VirtualLab Unity應用：離軸三反系統

應用場景

離軸三反系統廣泛應用于航天遙感、天文觀測、高端光譜儀及高分辨率成像設備中，用于實現大視場范圍內的高清成像、消除中心遮擋影響以及滿足寬光譜成像需求。其具有性能卓越（通常由三片反射鏡組成）、成像對比度高、光譜適應性強的優點，適合應用于對成像分辨率和環境適應性要求嚴苛的高端光學系統。在本案例中，將在 VLU 中演示離軸三反系統的設計過程，包括初始系統生成、評價函數定義、優化以及結果展示。

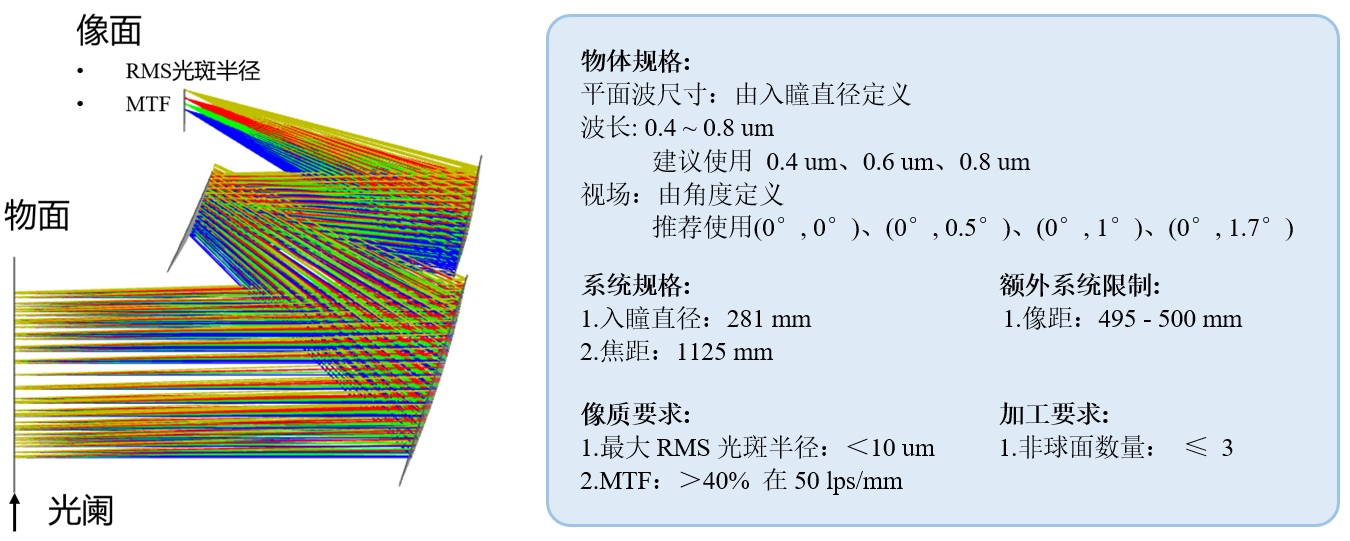

案例說明

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。



優化后系統的3D光線追跡視圖

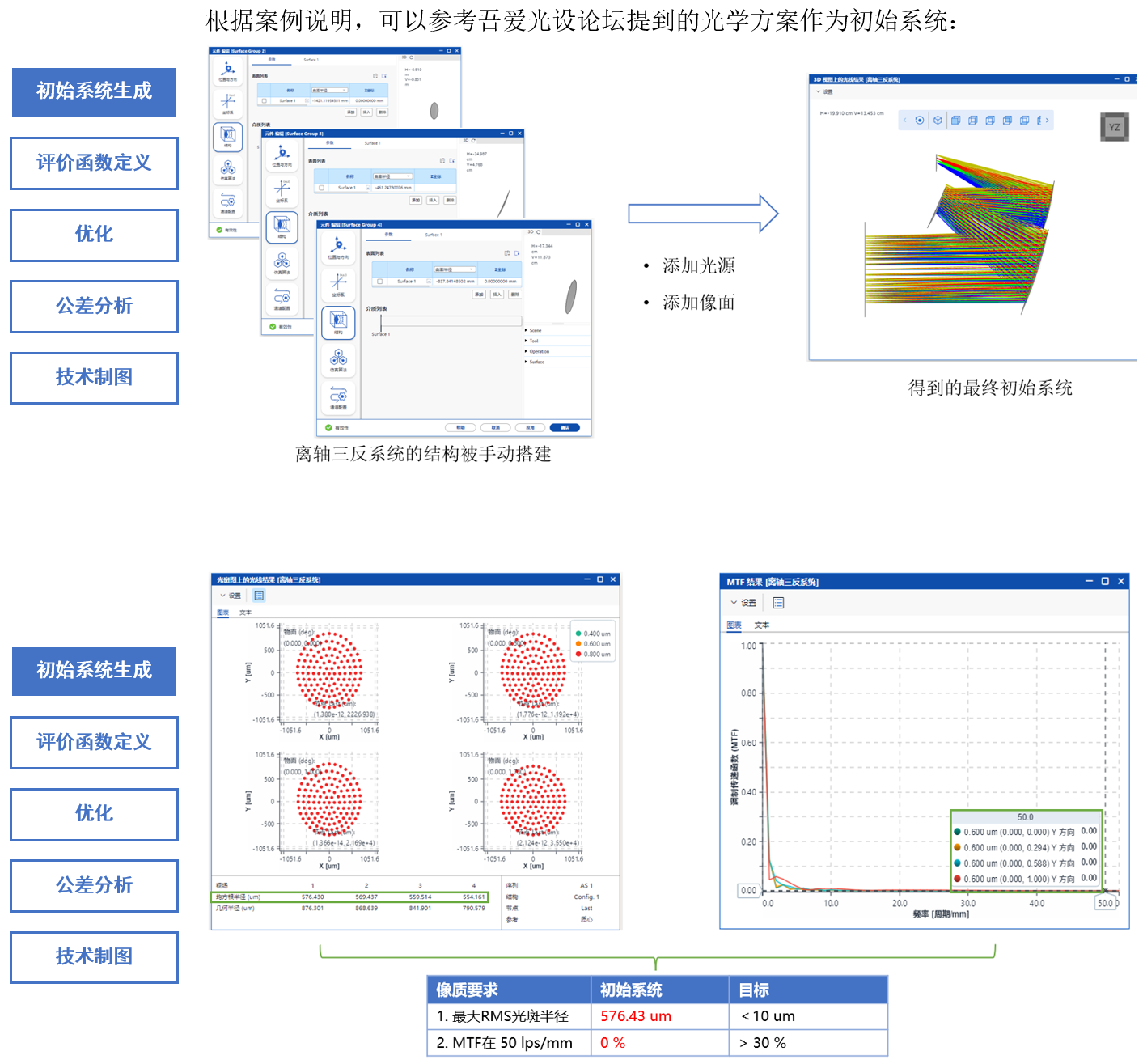

初始系統生成

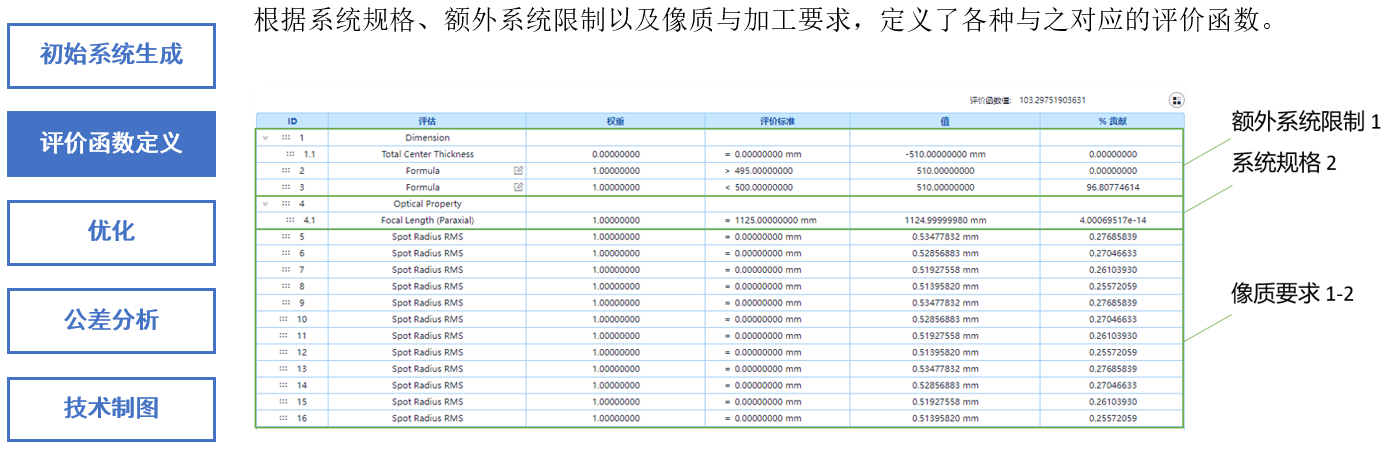

評價函數定義

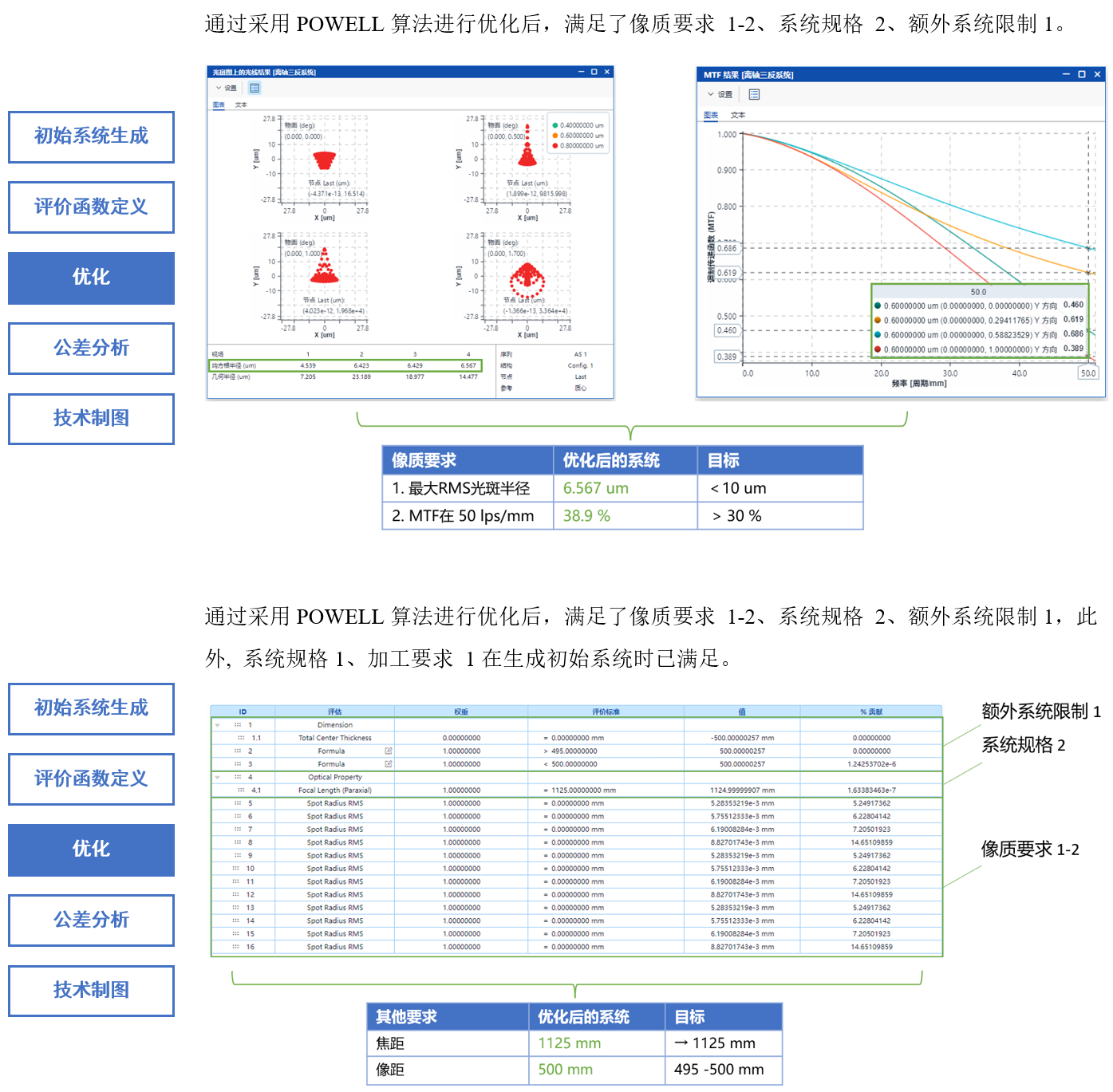

優化
