VirtualLab Unity應用：變焦鏡頭

應用場景

變焦鏡頭廣泛應用于攝影、攝像以及機器視覺等領域，憑借其可變焦距設計，實現了視場范圍的靈活切換與成像尺寸的自由調節，兼具結構緊湊、成像清晰和操作便捷等優點。在本案例中，將通過設計一個典型的連續變焦鏡頭光學系統，演示在 VLU 中的光學設計流程，包括初始結構建立、像差分析、評價函數定義，優化以及結果展示。

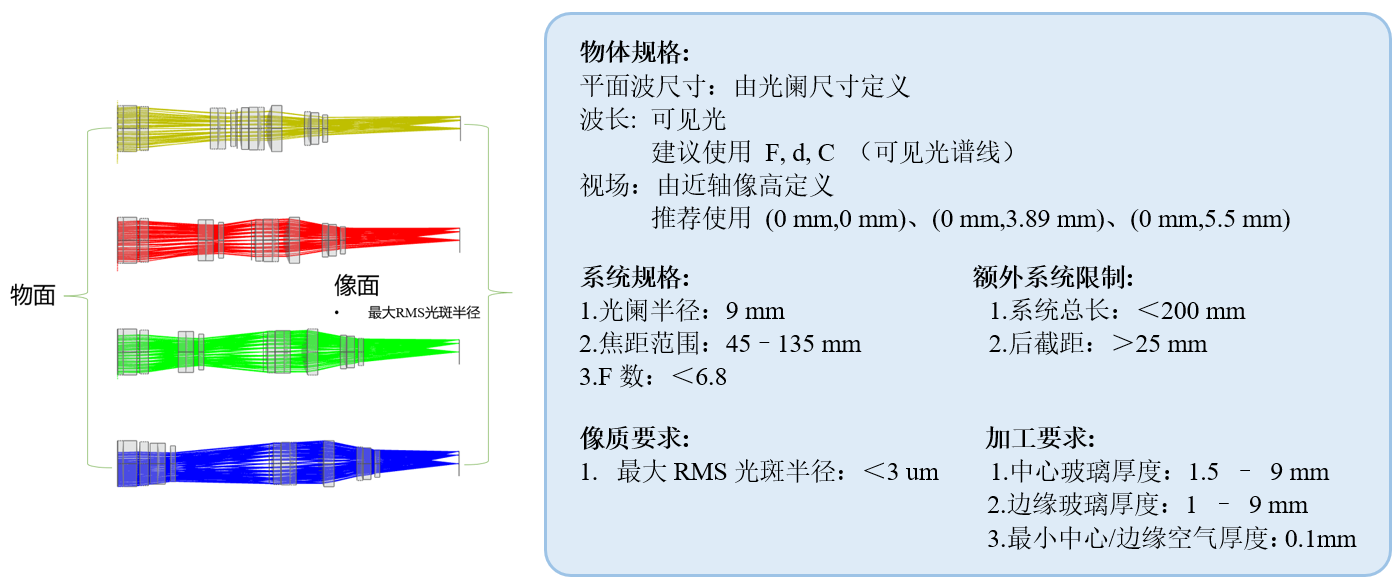

案例說明

設計結果

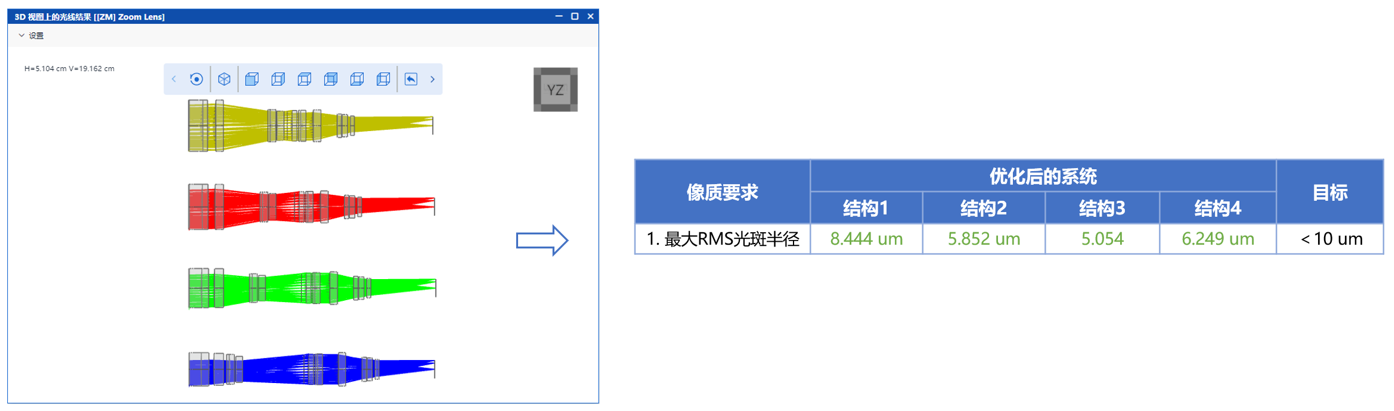

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。



優化后系統的3D光線追跡視圖

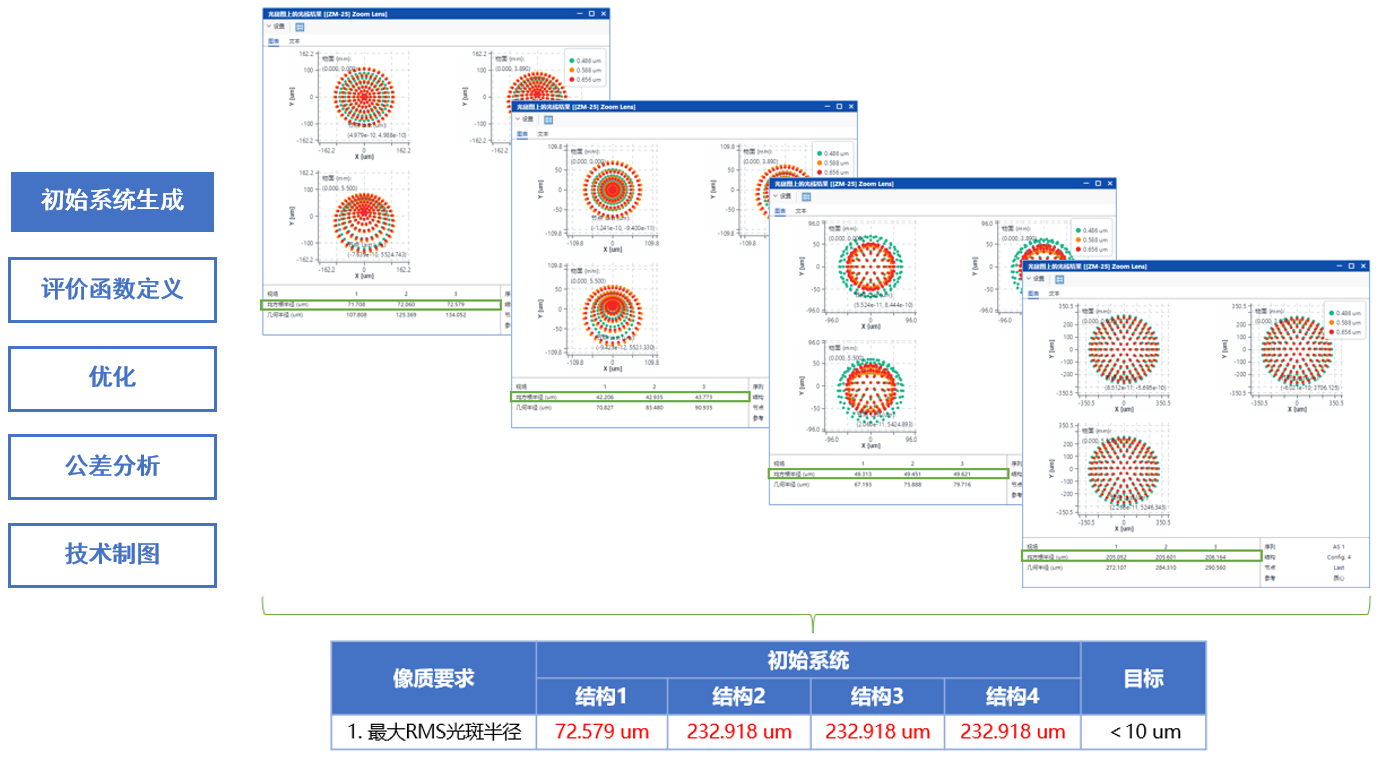

初始系統生成

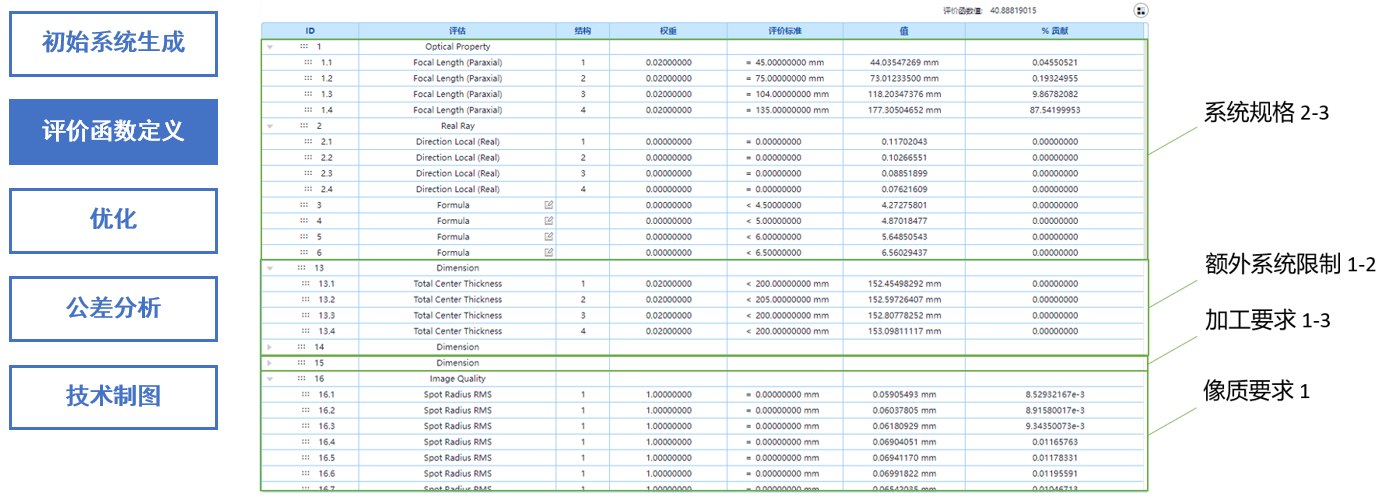

評價函數定義

根據系統規格、額外系統限制以及像質與加工要求，定義了各種與之對應的評價函數。

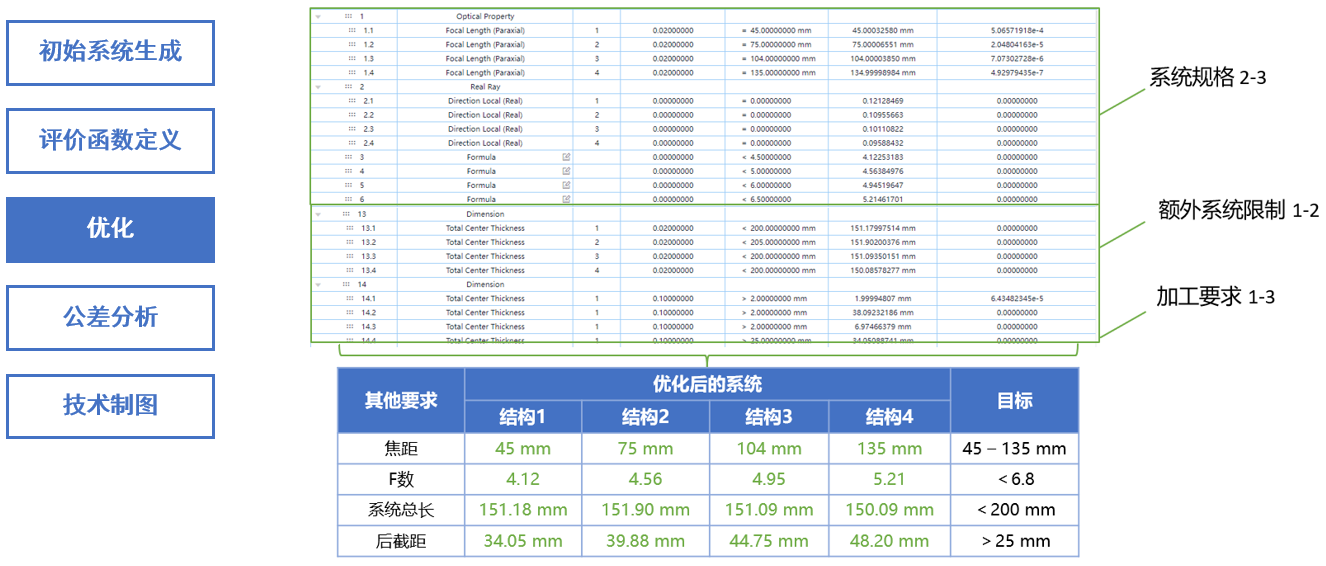

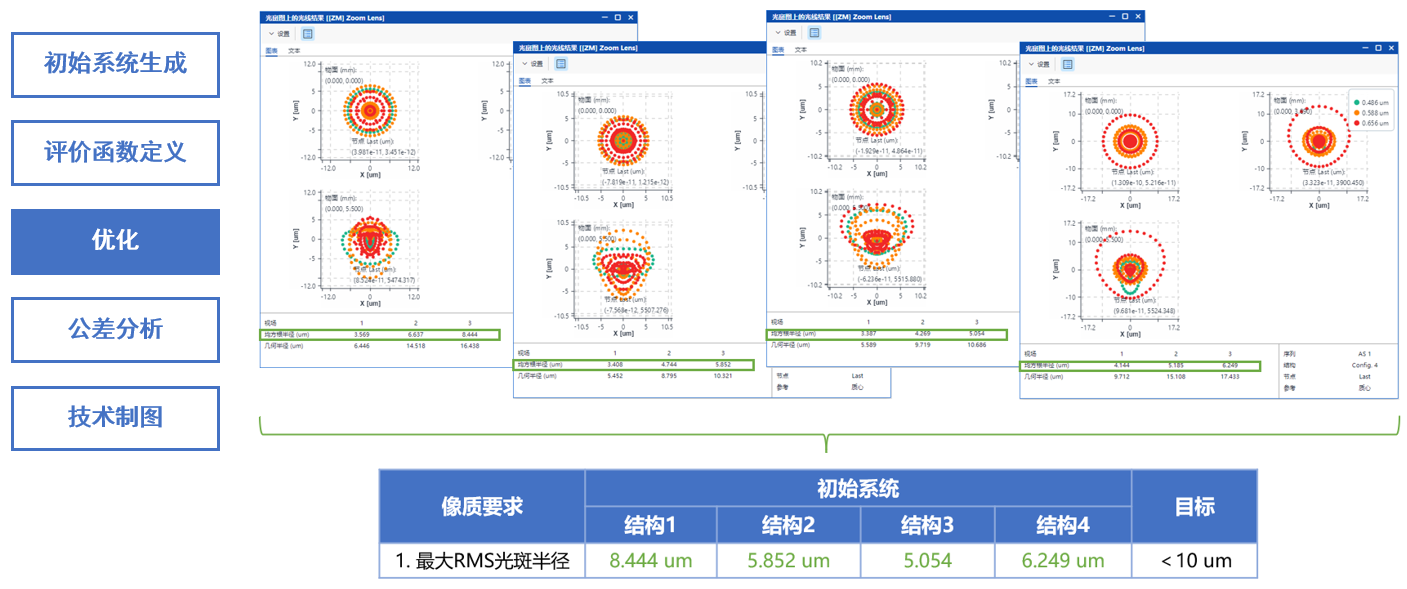

優化

通過采用LM算法優化后，滿足了像質要求 1、系統規格 2-3、額外系統限制1-2以及加工要求 1-3。

通過采用LM算法優化后，滿足了像質要求 1、系統規格 2-3、額外系統限制1-2以及加工要求 1-3，此外系統規格1在初始系統生成時已滿足。
