VirtualLab Unity應用：折衍混合紅外物鏡

應用場景

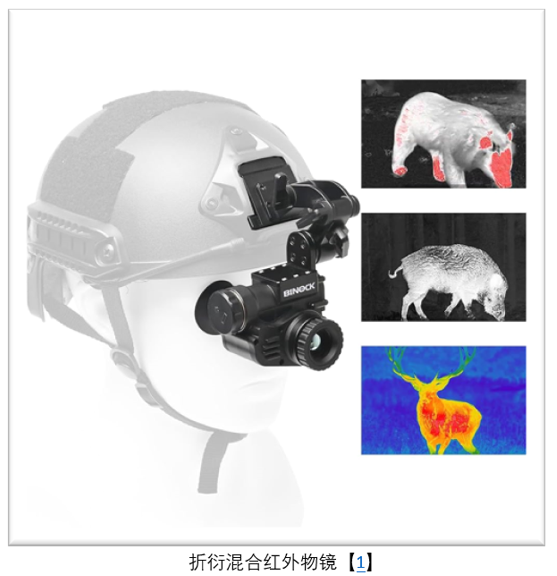

折衍混合紅外物鏡在軍用監視、航天/無人機紅外遙感、工業熱成像與科學觀測等高精度紅外成像領域得到越來越廣泛的應用。憑借將衍射光學元件（DOE）與折射透鏡耦合的混合設計，該類鏡頭能夠在寬波段或多波段紅外成像條件下實現優異的色差校正與像質控制，同時兼具重量小、結構簡化、對熱漂移（thermal shift）更魯棒等優勢。在本案例中，將通過設計一個典型的折衍混合紅外物鏡，演示在 VLU中的光學設計流程，包括初始系統生成、像質分析、評價函數定義、優化。

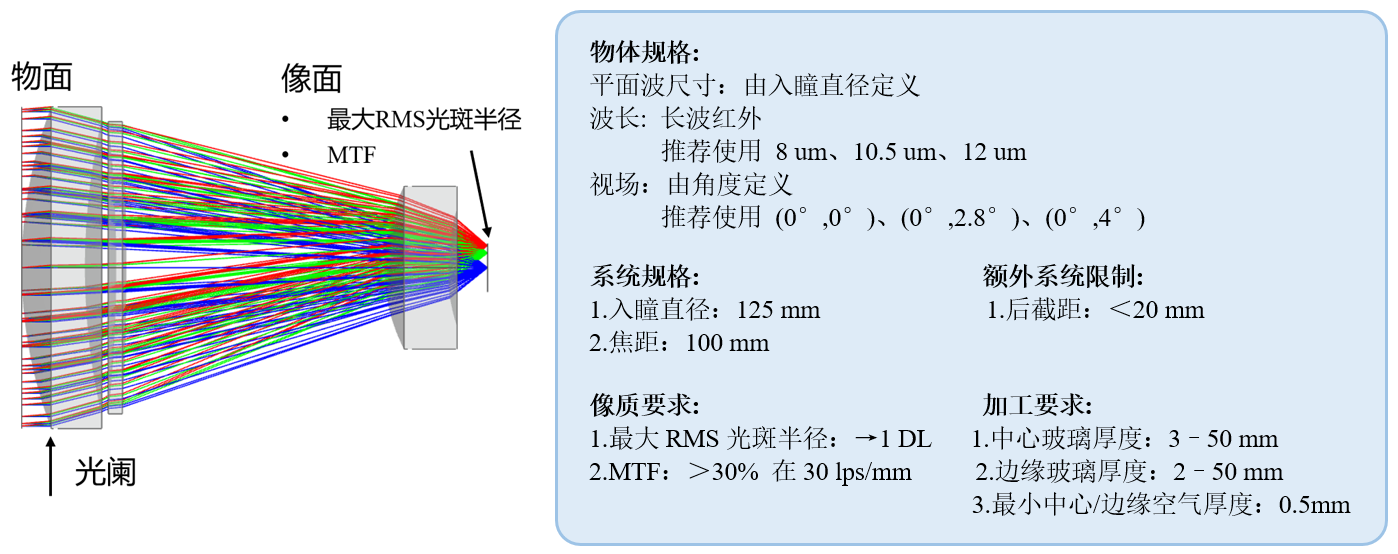

案例說明

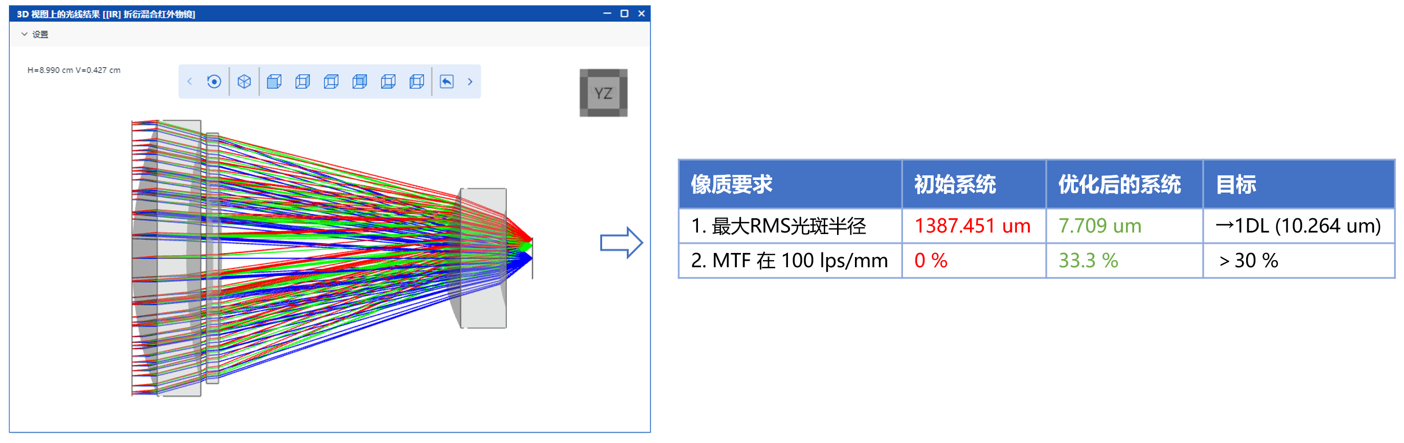

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。



優化后系統的3D光線追跡視圖

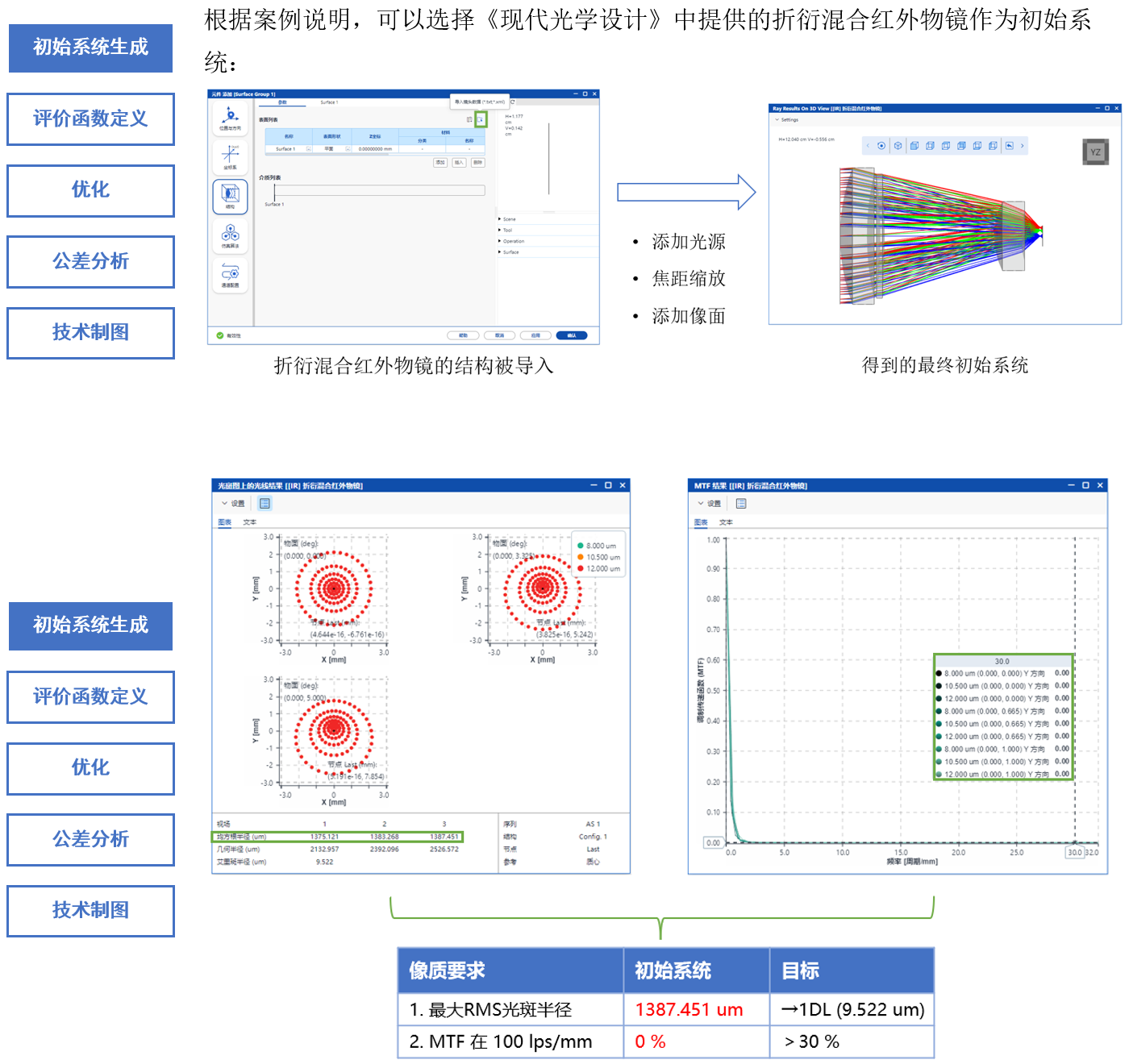

初始系統生成

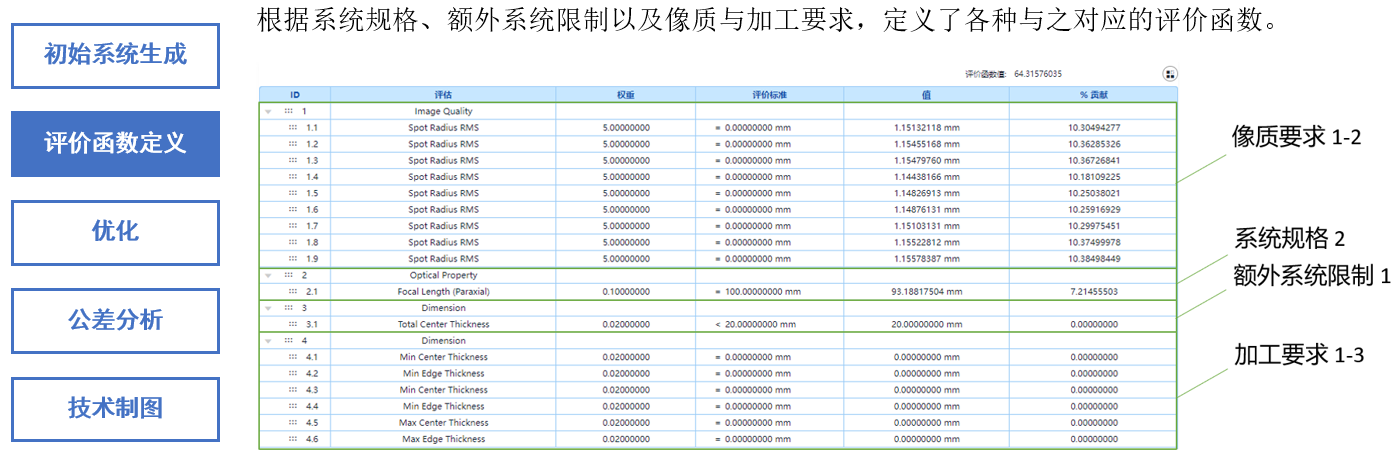

評價函數定義

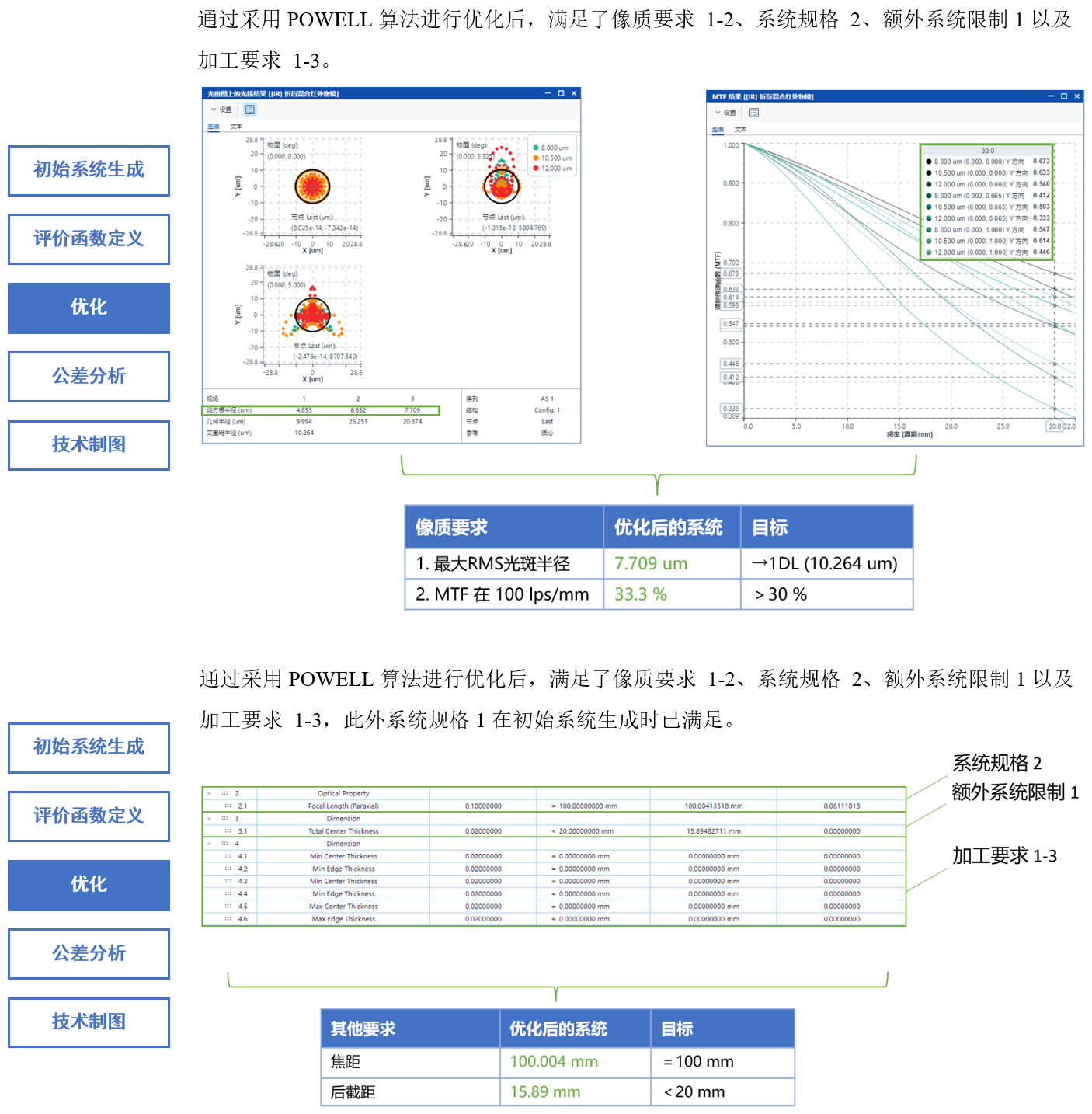

優化
