VirtualLab Unity光學鏡頭設計流程演示

一、 操作流程視頻演示

移動端：請使用微信掃描二維碼觀看

http://www.honglun.vip/course/courseDetail.html?courseId=4553951

PC端：請點擊視頻鏈接觀看

二、 圖文操作演示

摘要

VirtualLab Unity光學鏡頭設計套裝專注于光學系統的分析和設計。可被用于分析光學鏡頭的性能，根據設計指標提供最佳方案以及將設計結果導出為CAD文件，與VirtualLab Fusion的共享核心技術，因此透鏡設計模塊文件可以無縫轉入到VirtualLab Fusion中用于后續的跨尺度建模。

在本案例中，將通過設計一個簡單的單透鏡，演示 VirtualLab Unity 中的光學鏡頭設計流程，包括光學性能評估、優化與公差分析。

創建項目

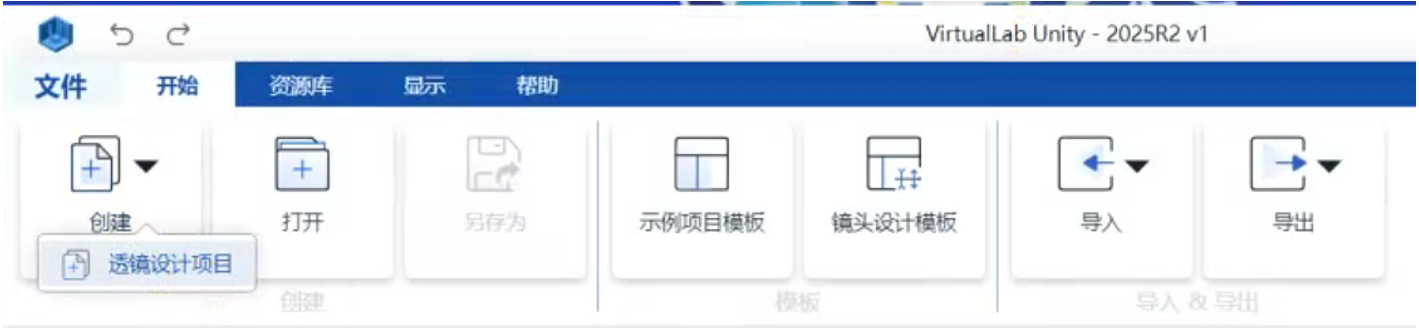

1. 在開始選項卡中，用戶可以創建一個光學透鏡設計項目。

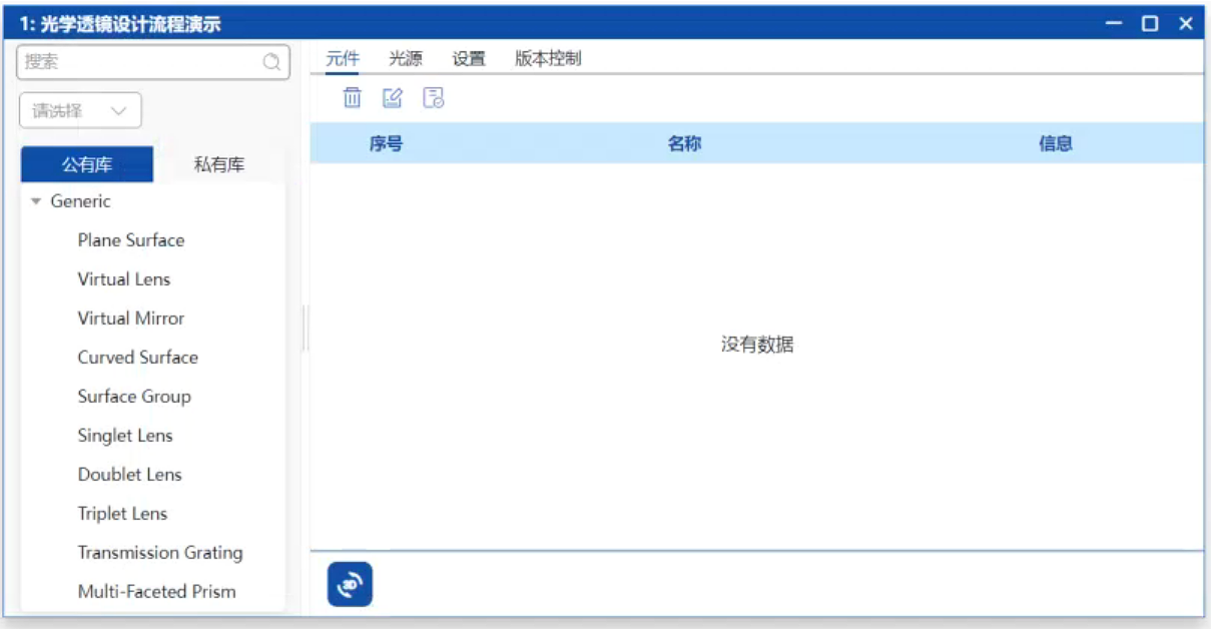

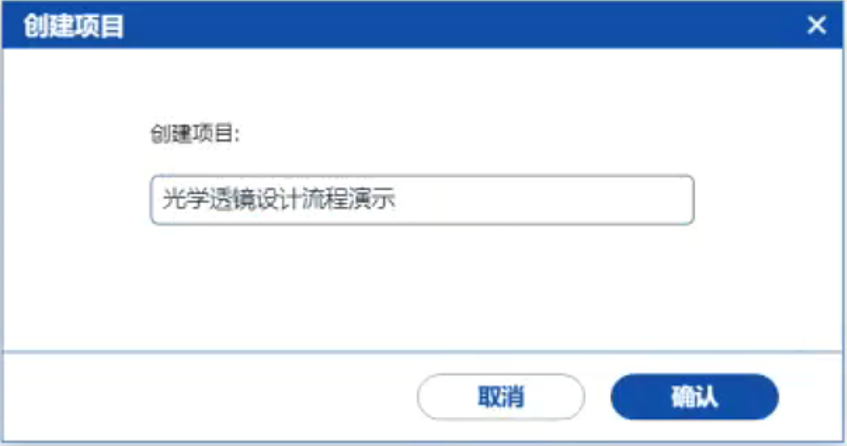

2. 為新項目命名并確認后，將創建一個新的光學透鏡設計項目。

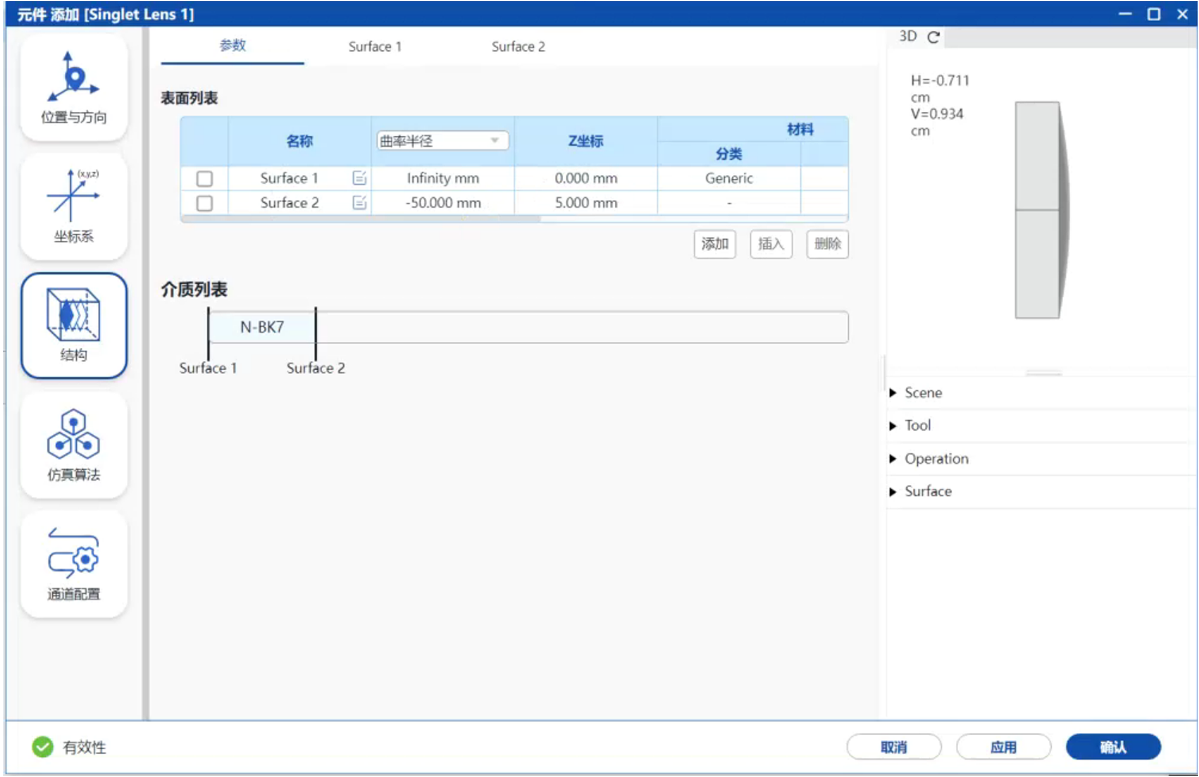

3. 用戶可以在此窗口中定義所需的透鏡結構，在這里我們添加一個單透鏡，可以設置當前透鏡的曲率半徑、坐標和材料。

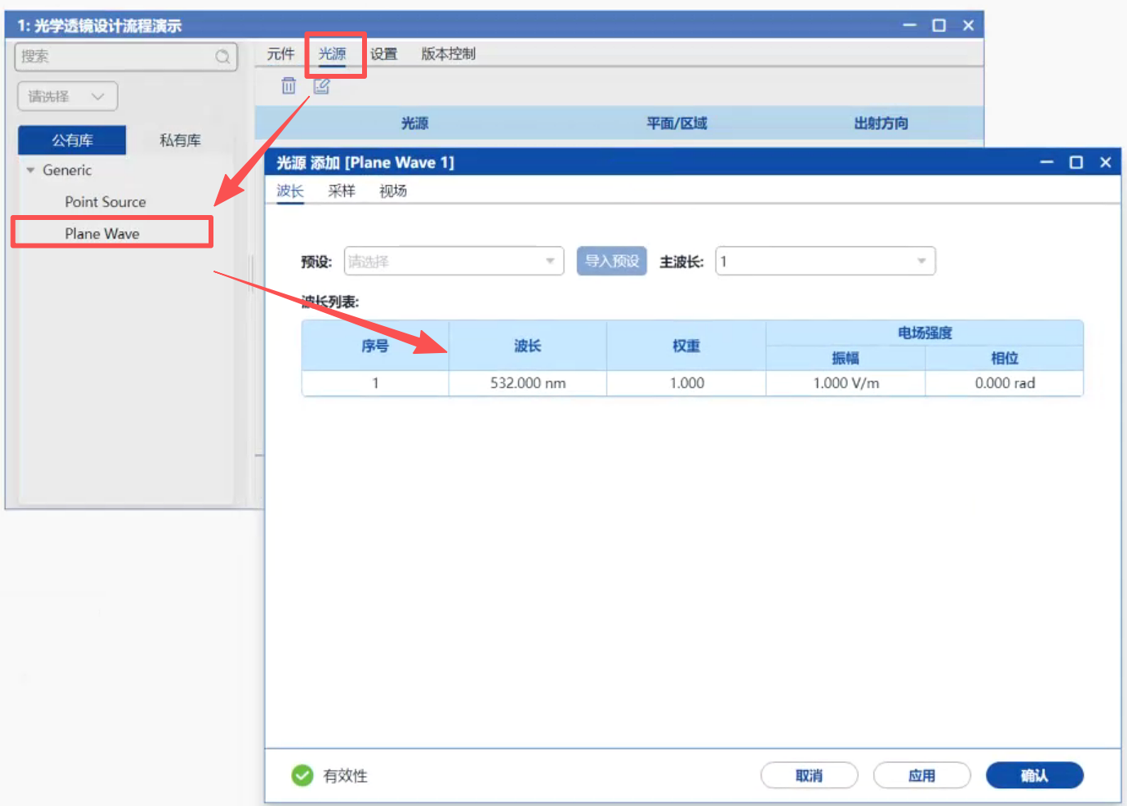

4. 設置當前透鏡的光源參數。

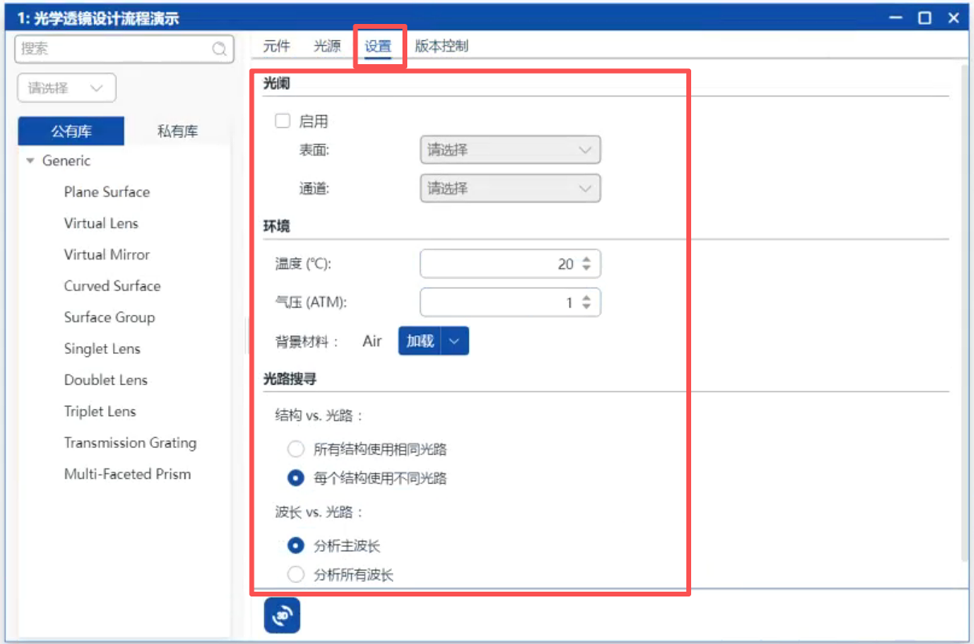

5. 在“設置”選項卡下可以設置環境參數、是否添加光闌以及光路搜尋設置。

結果展示

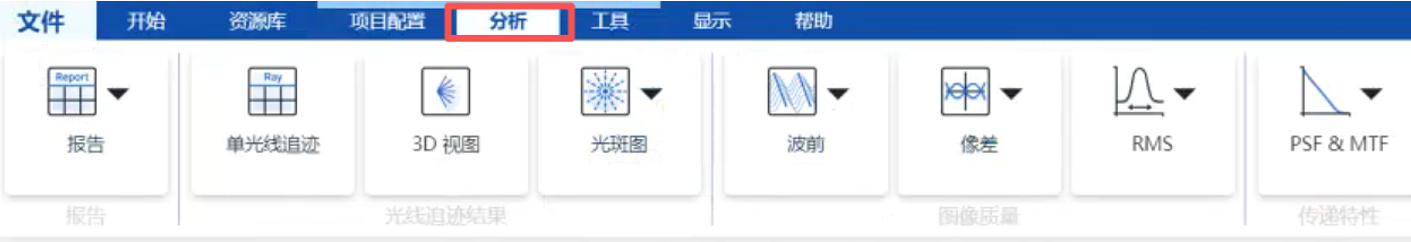

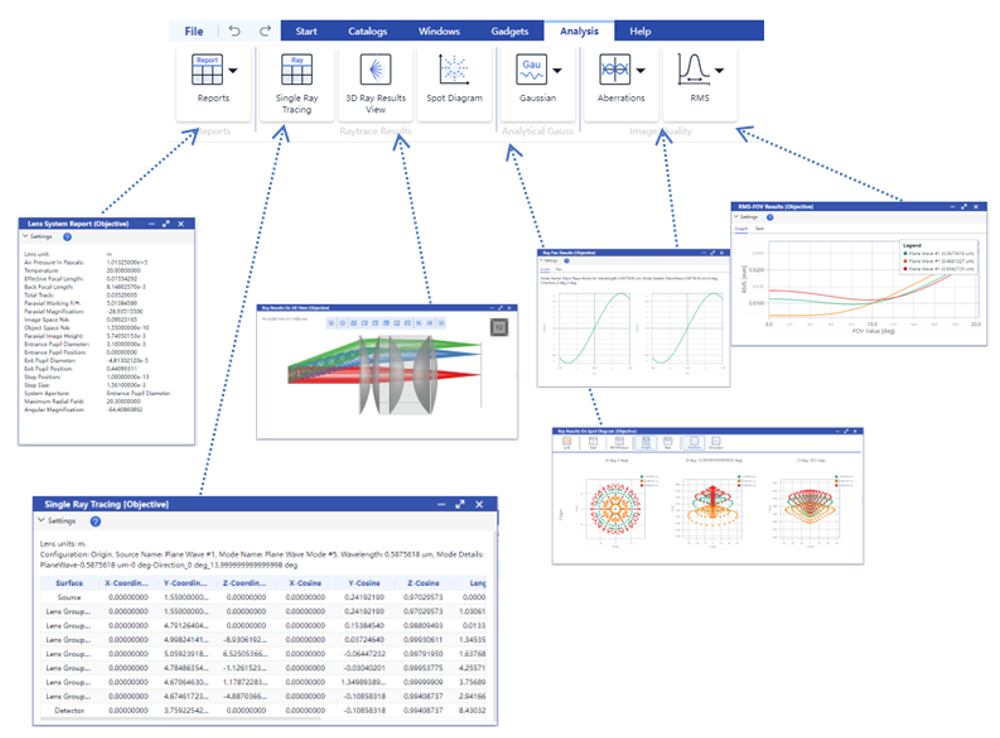

1. 透鏡項目設置完成后，可以開始進行分析，軟件提供了豐富的分析方法，包括單光線追跡、3D視圖、波前、光斑圖、像差、RMS以及PSF&MTF等。

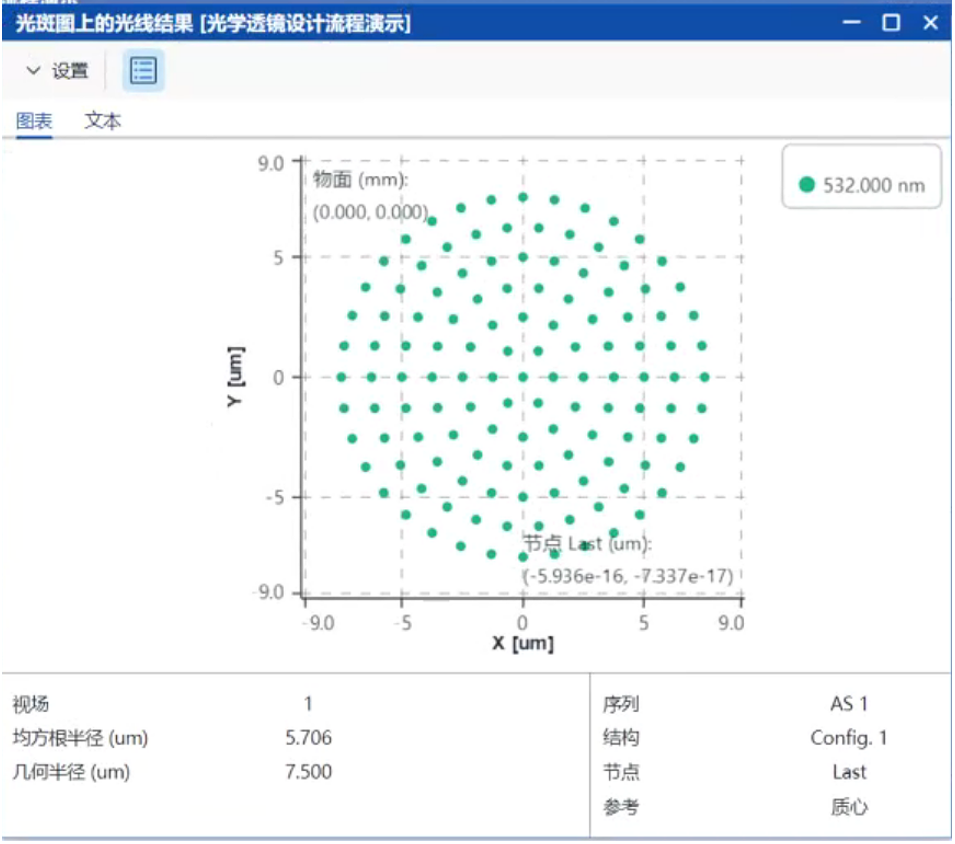

2. 以點列圖為例，展示分析結果。

優化和公差分析

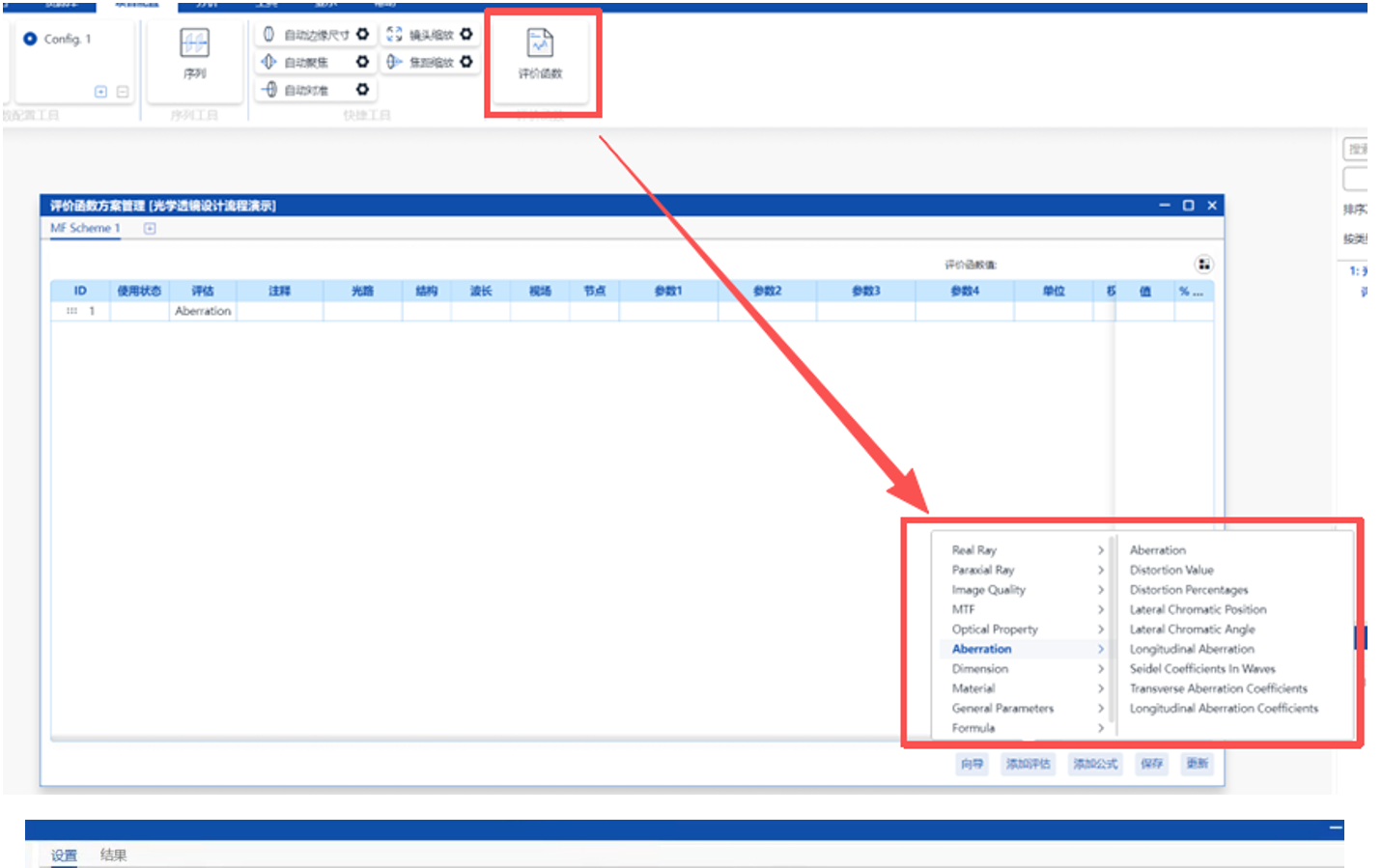

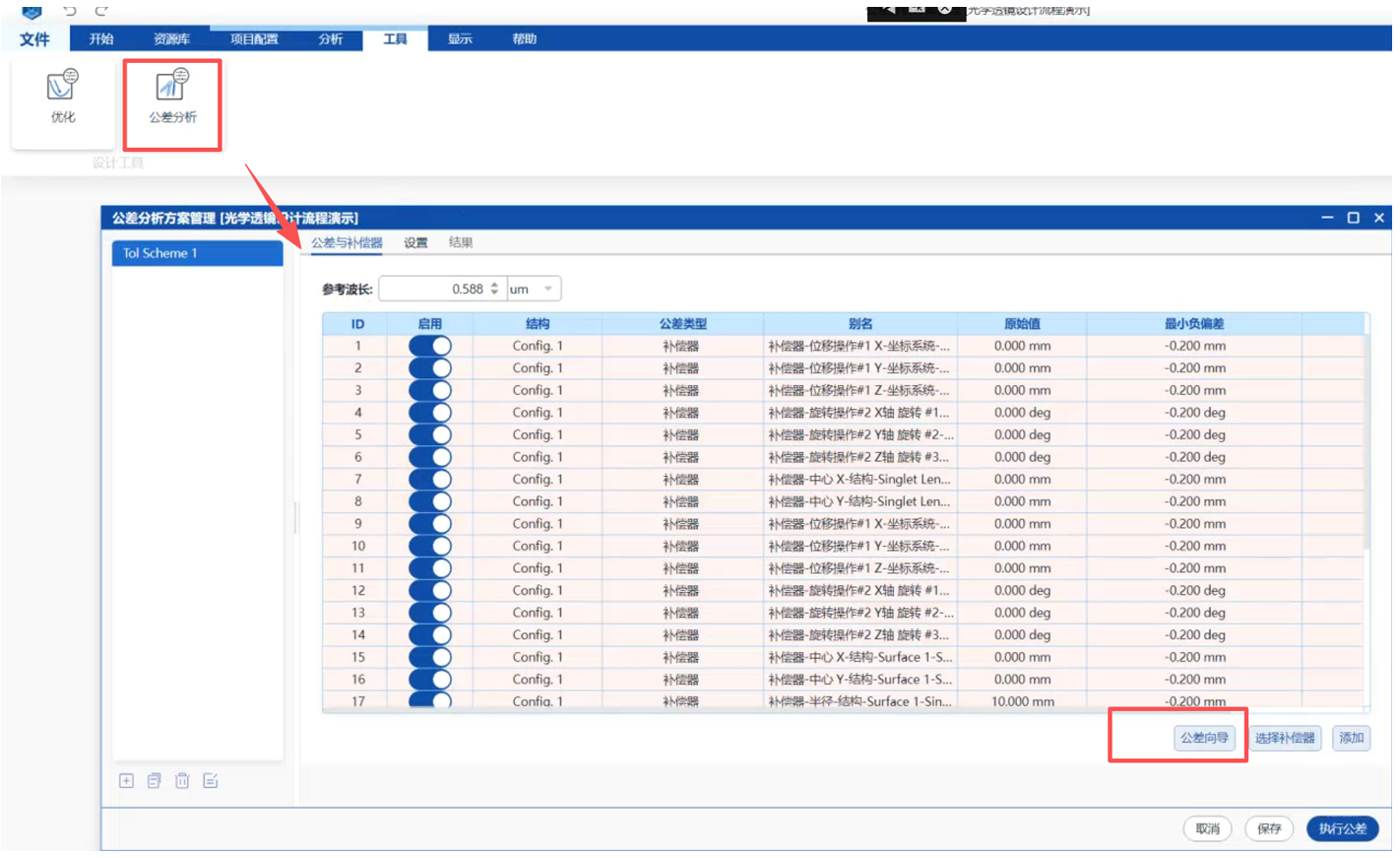

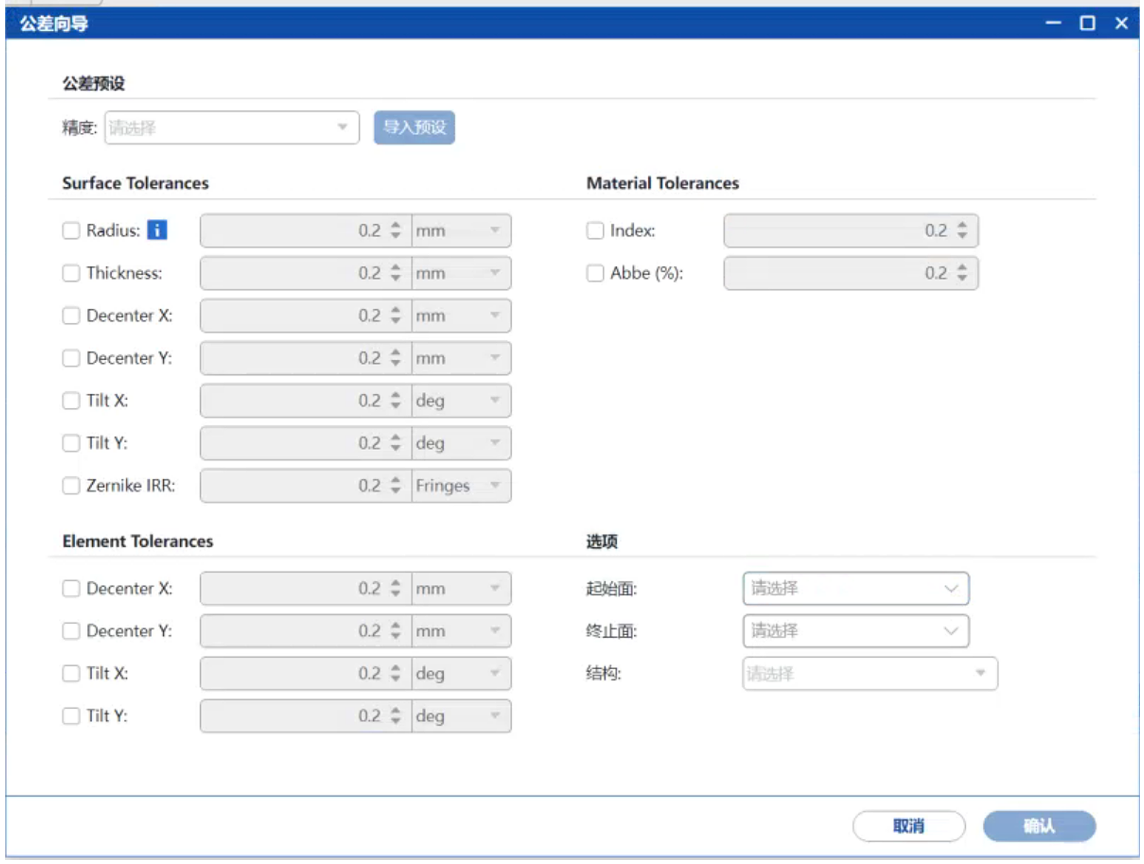

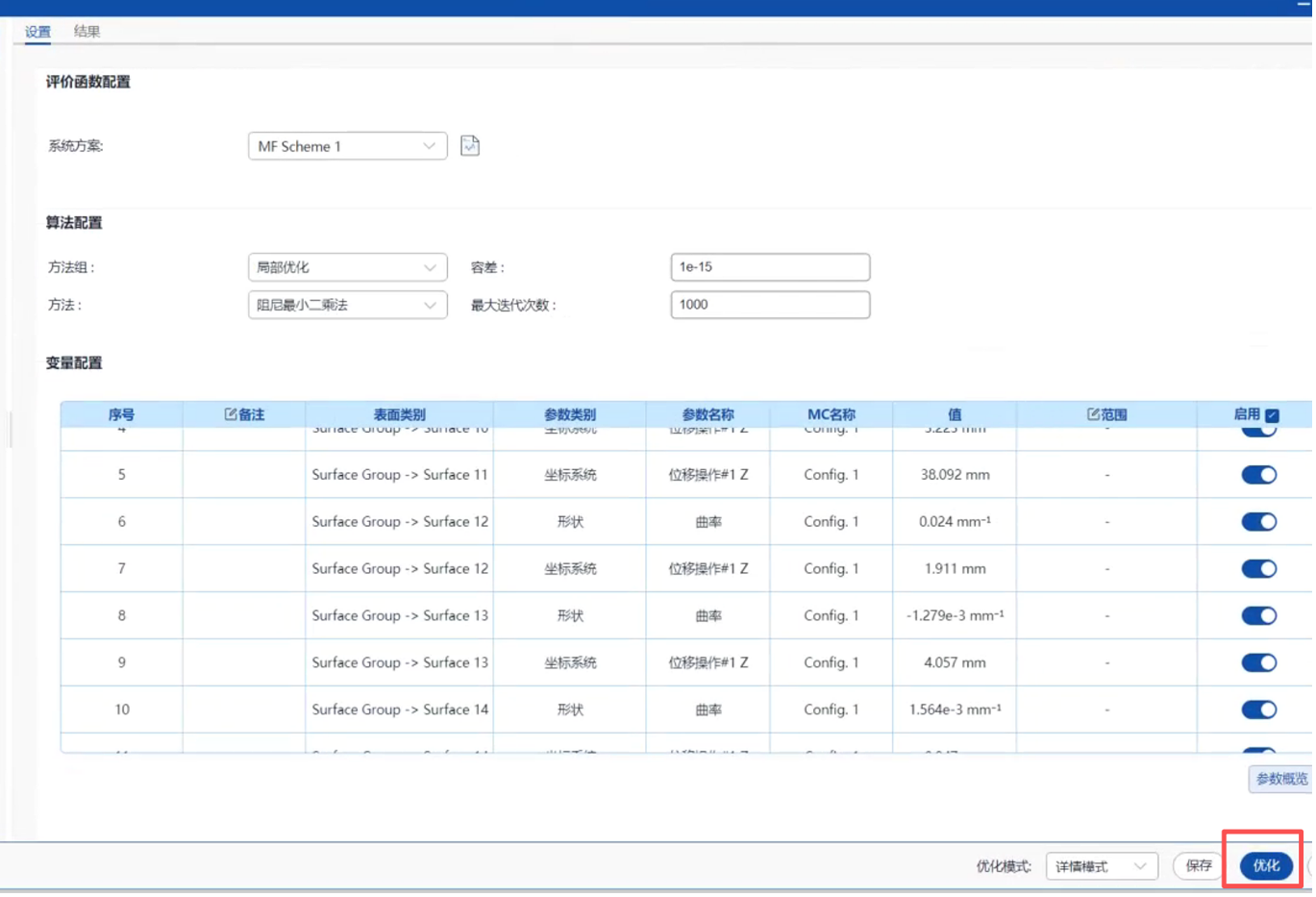

1. 軟件內完成分析后，可進一步對定義透鏡或者透鏡組進行優化和公差分析。
