VirtualLab Unity應用：VR Pancake 雙鏡系統

應用場景

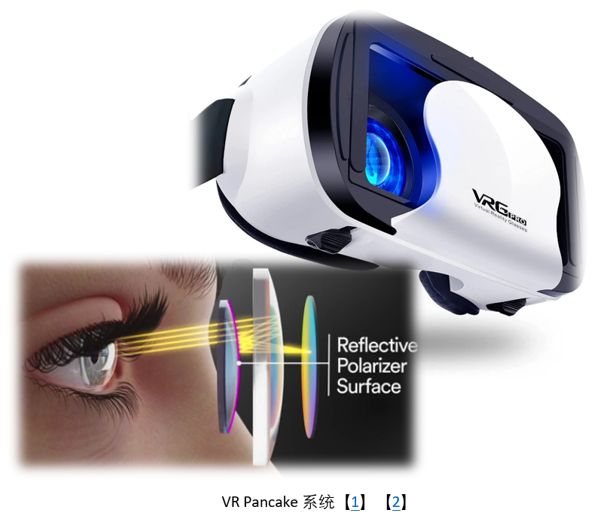

Pancake 鏡頭近年來在虛擬現實（VR）頭顯中得到越來越廣泛的應用。憑借將折疊光路的反射式光學結構與偏振光學元件（如PBS、λ/4波片）相結合的創新設計，該類鏡頭能夠在極大縮短系統光路長度的同時，實現高分辨率、低畸變的成像表現，從而顯著減小頭顯體積與重量。相比傳統菲涅爾透鏡（Fresnel Lens），Pancake 鏡頭具備更高的緊湊性、像質一致性以及邊緣清晰度優勢，但對制造精度與透光率控制要求更高。在本案例中，將通過設計一個典型的 Pancake 光學系統，演示在 VLU 中的光學設計流程，包括初始系統生成、像質分析、評價函數定義與優化。

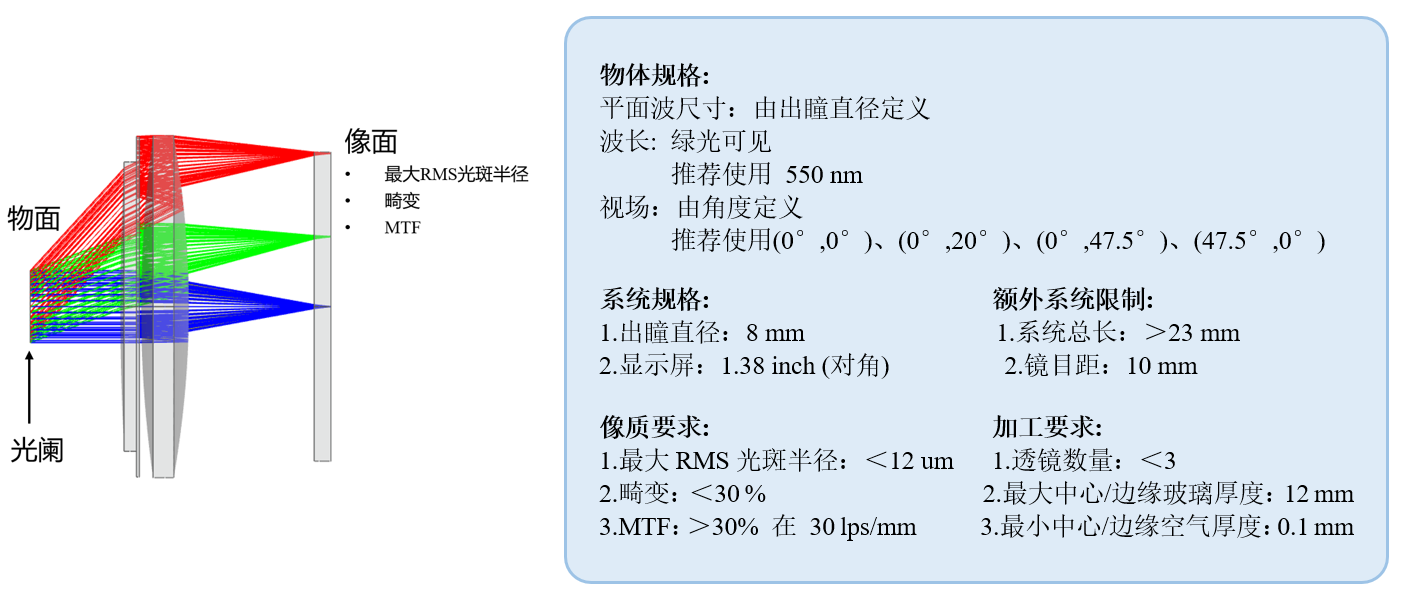

案例說明

設計結果

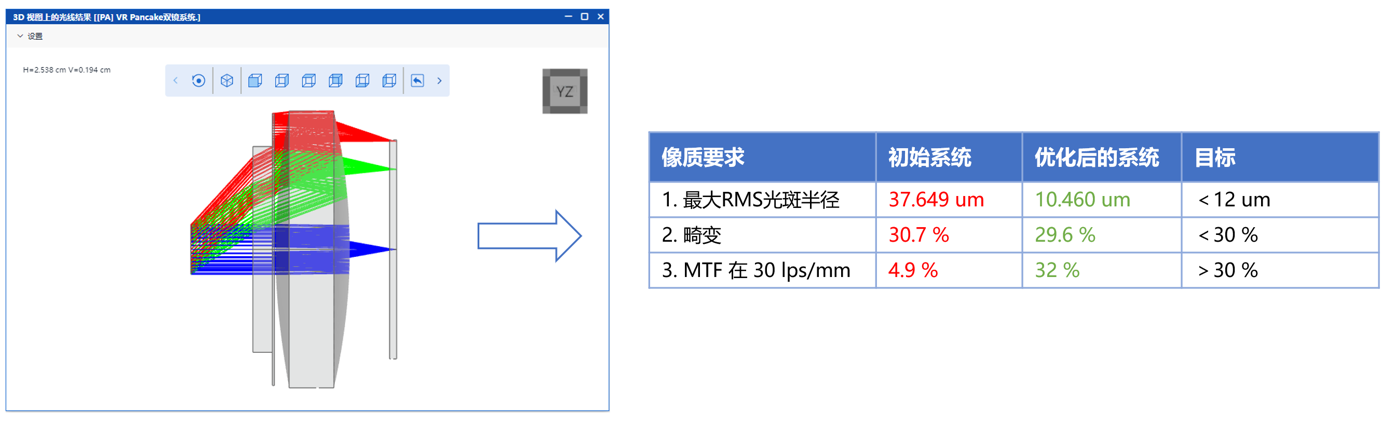

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。



優化后系統的3D光線追跡視圖

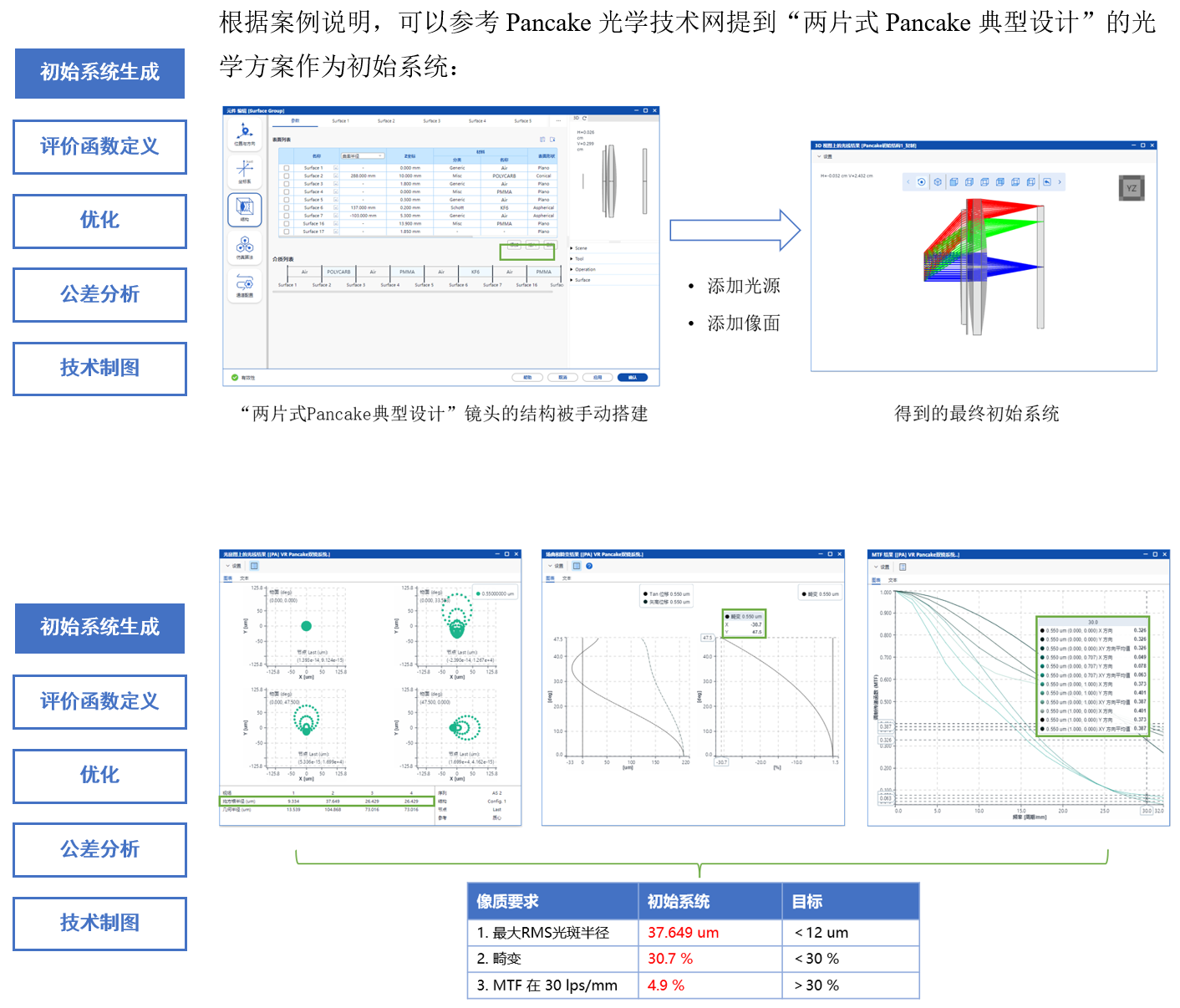

初始系統生成

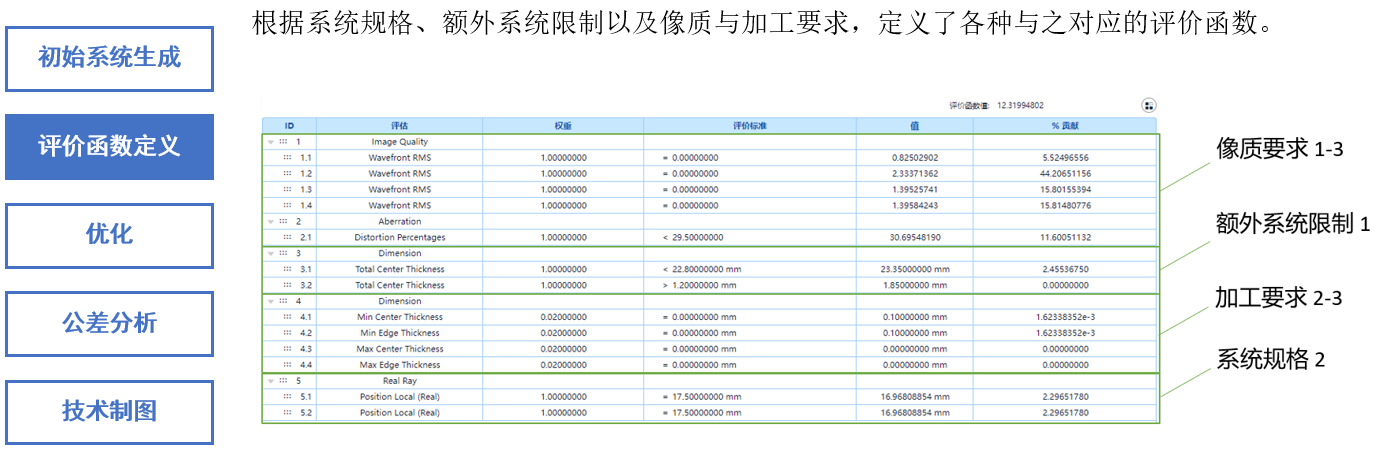

評價函數定義

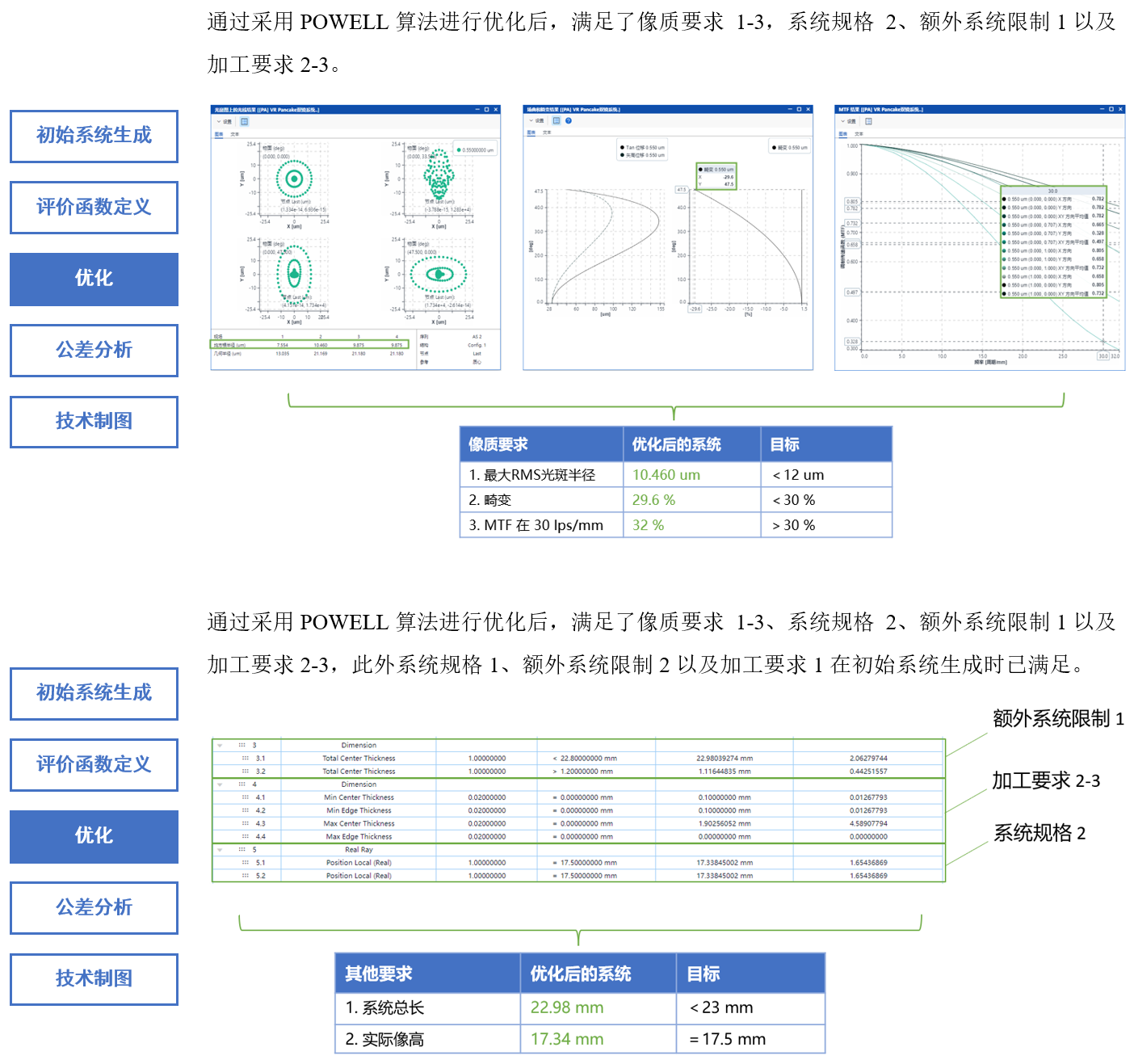

優化
