VirtualLab Fusion 2025.2 (Build 1.118) 版本新功能概覽
基本信息
開發重點:基礎架構vs.解決方案
• VirtualLab Fusion 的開發始終在基礎架構改進和以客戶為導向的解決方案之間保持平衡。
• 在 2025.2版本中,我們專注于由客戶的用戶需求引發的開發工作,并開發了若干新的光源模型和元件
• 如果您有需要我們解決的特定的問題或應用場景,歡迎通過 support@infotek.com.cn 聯系我們
全新的VirtualLab Fusion 2025.2-新的光源模型
新的光源模型:LED類型光源
• 通過兩種全新的非偏振光源類型,提升您光學仿真的真實感,這兩種光源是專為 類LED發射特性設計的:
• 朗伯輻射模式
• Cos(θ)n輻射模式

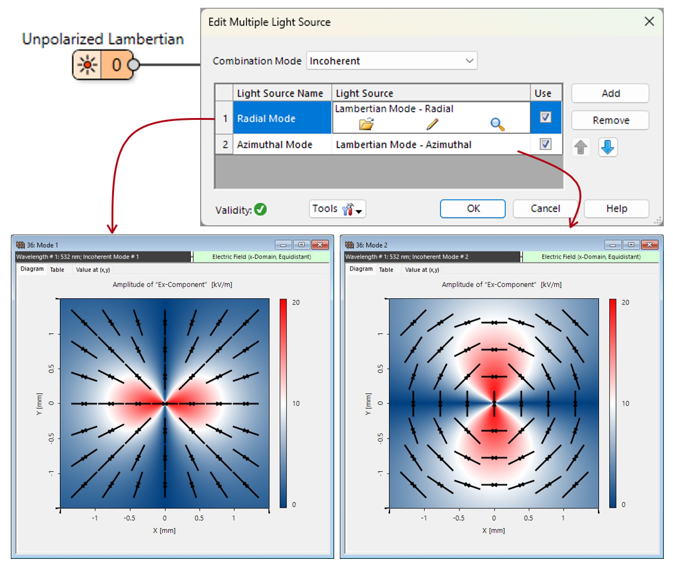

• 這兩種模型均能智能生成正交的徑向和角向偏振態,可提供精準的非偏振光輸出。

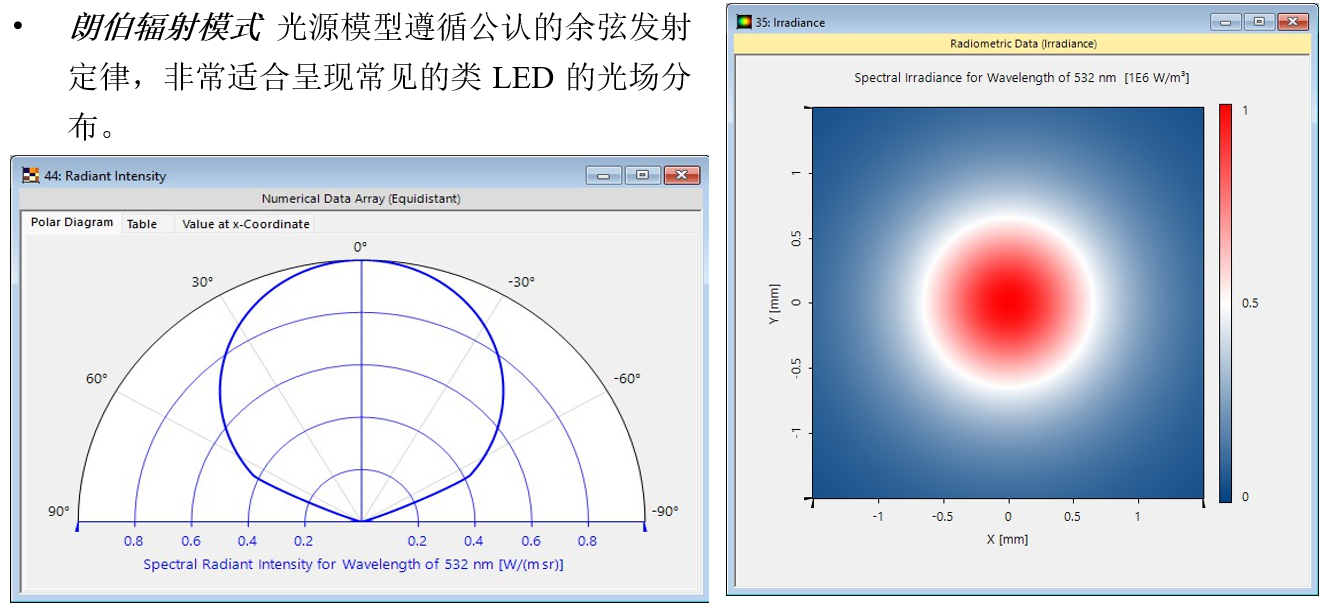

朗伯輻射模式:用于實際的LED仿真

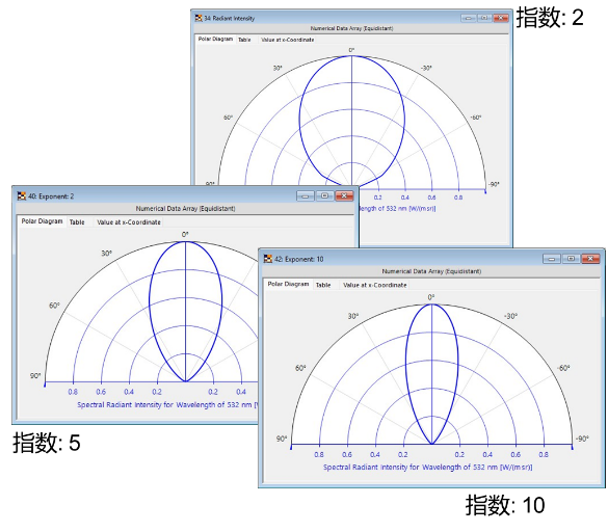

Cos(θ)n 輻射模式: 靈活的角分布
• 這種光源為非偏振光提供了一個可調的角分布,類似LED光源。
• 可自定義的指數讓您能夠模擬從廣泛的朗伯式到狹窄的高度定向發射曲線等各種發射模式。
• 與所有非偏振光源一樣,它能自動生成正確的正交偏振態,從而實現即用的精準、逼真模擬效果。
了解更多有關: VirtualLab 2025.2中的OLED建模
應用場景展示:
• 基于基本結構的OLED光源模型-第1部分:發射源選擇
…更多內容即將推出
全新的VirtualLab Fusion 2025.2-新增元件
線性偏振片:突破近軸限制
• 引入了一種新的理想元件來精確地表示線性偏振片。
• 與基于傳統瓊斯矩陣的偏振片相比,其關鍵優勢在于能在非傍軸照明(例如LED光源)條件下保持精確性能。
• 這確保了任何系統的物理精確結果,從近軸到大角度,高NA照明。
• 只需將元件放置在系統中—不需要定義介質或結構屬性。

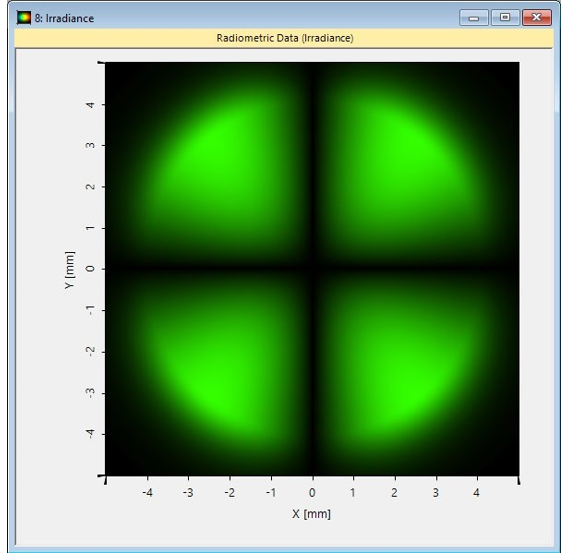

朗伯光源模式下透過正交偏振片后的場分布

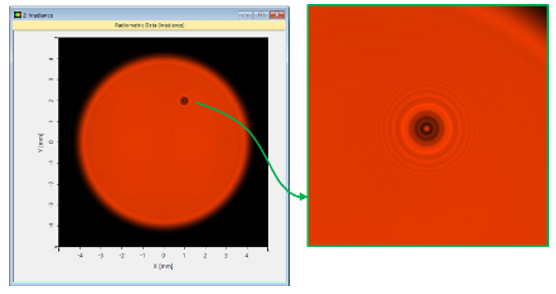

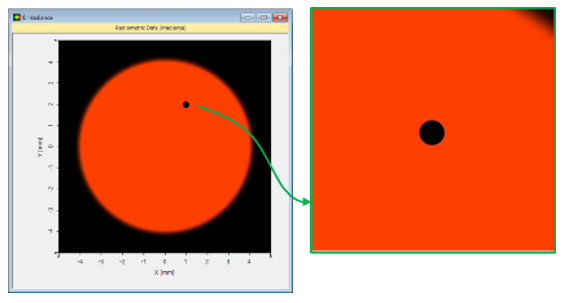

光闌:從微小的特征精確地模擬衍射
• 現在新的Stop元件是在系統中定義光闌的推薦元件。
• 它為任何障礙物尺寸提供更快的模擬速度,并擅長在大視場照明下精確模擬微細孔徑的衍射效應。
• 該元件可以精確地從這些微小的特征中模擬衍射效應,這項能力在以往的方法中難以實現。
• 該功能提供了一個靈活框架,可用于分析微觀缺陷對系統級成像性能的影響。

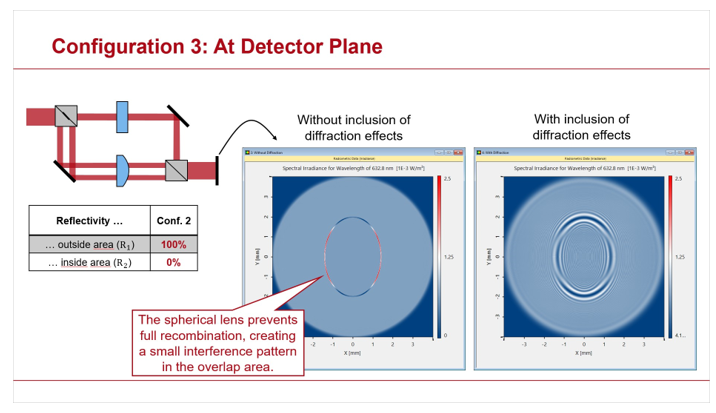

無衍射
有衍射

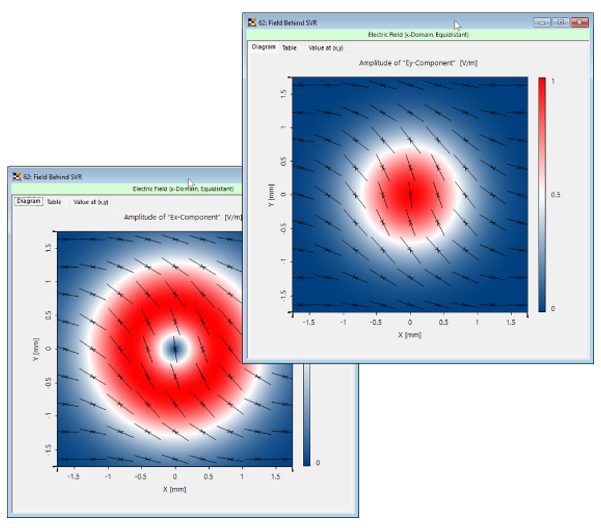

橫向漸變相位延遲器(方位角):偏振控制
• 一種全新的理想元件,用于先進的偏振控制,允許偏振元件之間的相位延遲隨著整個場的位置而變化。
• 允許定制偏振整形,突破了標準波片的均勻延遲。
• 為依賴調制偏振的復雜光束整形應用提供了新的可能性。

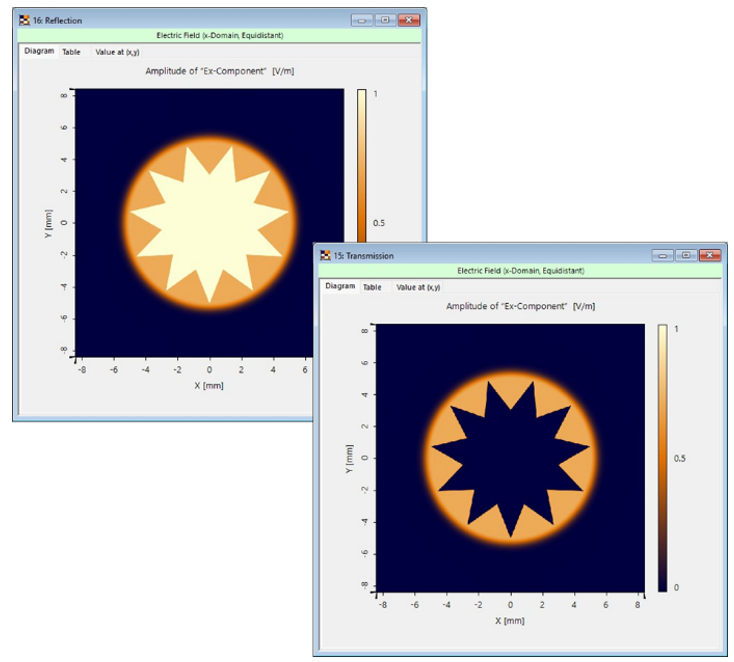

橫向可變分光棱鏡:反射控制
• 引入一種用于定義棱鏡分束表面上宏觀空間反射和透射圖案的新型功能元件。
• 可加載任意一個二維區域作為特定光學區域,例如中央反射鏡或孔洞。
• 可為加載區域內與區域外的點分配不同的反射率和透射率值。
• 可對具有中心遮擋、反射貼片或離軸孔徑等復雜特征的分束鏡進行建模。
了解更多:VirtualLab 2025.2 中的新元件
應用場景展示:
• 帶小型障礙物的馬赫-曾德爾干涉儀
• 橫向變化延遲器
• 帶有橫向可變分束立方體的馬赫-曾德爾干涉儀
…更多內容即將推出
全新的VirtualLab Fusion 2025.2-仿真能力增強

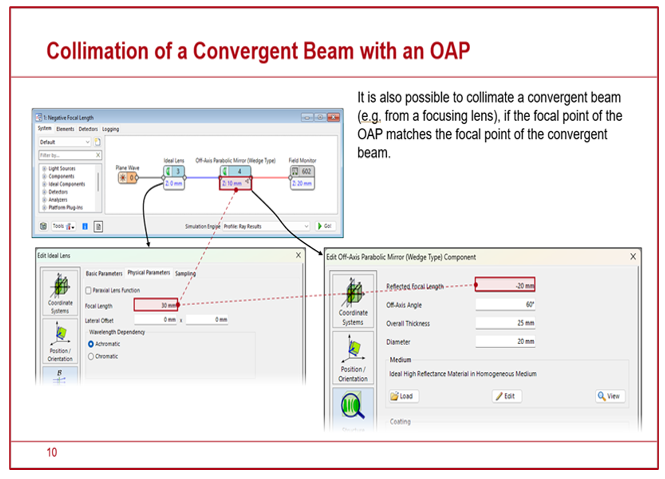

離軸拋物面鏡增強技術(楔形)

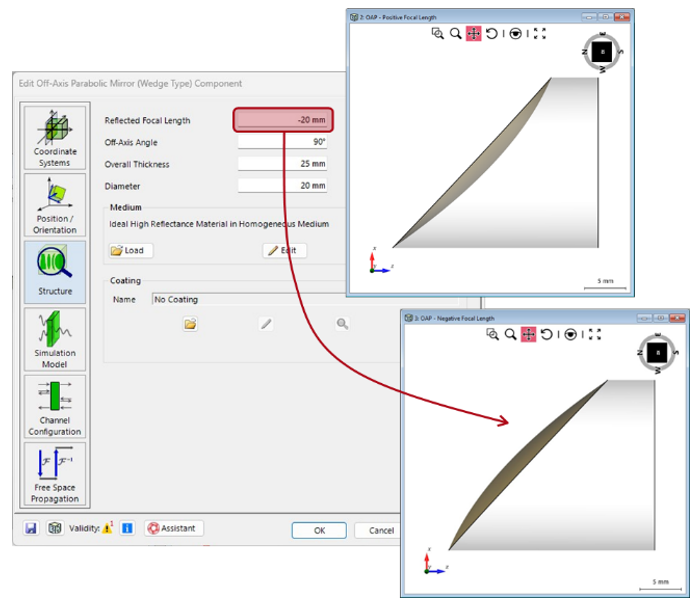

離軸拋物面鏡的改進(楔形):
• 該元件現在支持定義負焦距。
• 這使得直接配置凹面和凸面離軸拋物面反射鏡成為可能,從而提供更靈活的建模體驗。

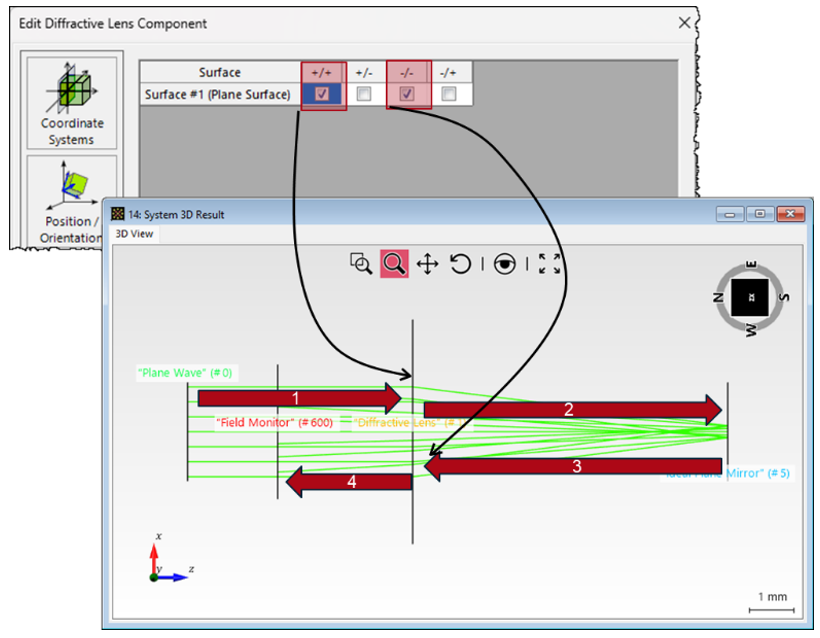

衍射透鏡和功能性超透鏡的新型表面通道
衍射透鏡及更多元件的擴展表面通道:
• 衍射透鏡元件現在支持全部四種表面通道(++, +-, -+, --)。
• 這使得該元件能夠完全非序列使用,從而實現更復雜、更多樣化的系統建模。
• 此功能已擴展至全息光學元件、功能性超透鏡和功能調制超表面元件。
批處理模式的改進
增強的批處理模式控制與日志記錄功能:
• 新增命令選項–customSubfolder,允許用戶指定用于存儲仿真結果的自定義目錄,從而更方便對自動化工作流程進行管理。
• 將日志文件進行了明確分離:準備步驟與處理過程中生成的錯誤和警告現在是分開進行記錄。這簡化了批處理運行的調試和分析。
了解更多信息:增強的仿真功能
應用場景展示:
• 離軸拋物面鏡對球面波的準直。
• 離軸拋物面鏡(教程)。
• 用于零位檢測的計算全息圖(CGH)設計。
…更多內容即將推出
VirtualLab Fusion 2025.2版本發布亮點
我們很高興推出 VirtualLab Fusion 2025.2 版本,該版本內置多項新功能與增強特性,旨在助力您加快創新步伐:
• 全新光源模型:通過擴展的光源選項,打造更貼近實際的系統。
• 全新元件:構建并仿真更多樣化的創新性光學裝置。
• 增強的仿真功能:性能提升讓結果獲取更快速,全新的非序列工具與自動化工具則帶來更高靈活性。
體驗更快速、更強大、更全面的仿真環境。
|
