最新版本號：
TechWiz LCD 2D [1.0.25.0730]

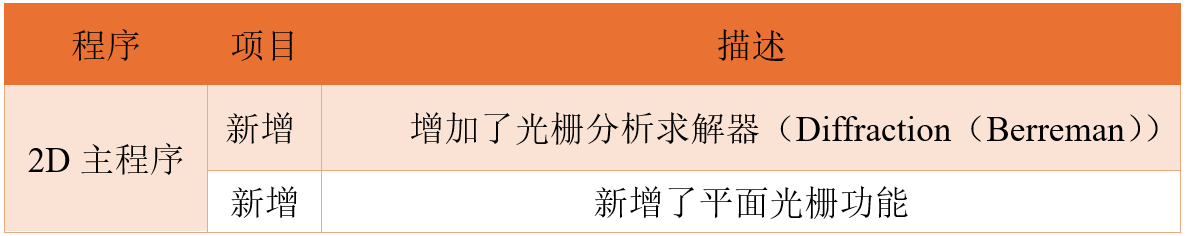

更新功能列表
更新功能詳細說明：
2D主程序功能更新

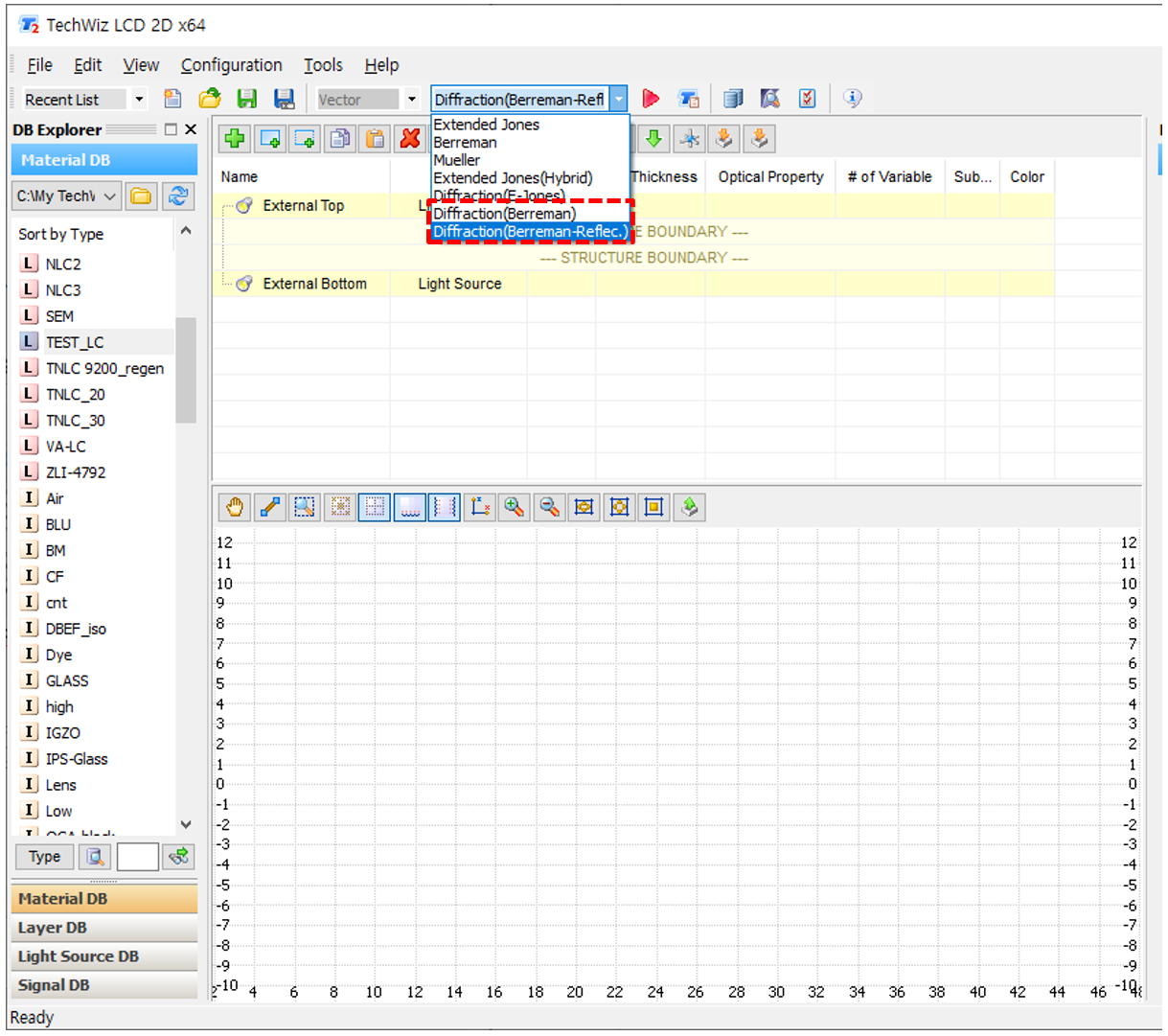

衍射求解器（Diffraction Solver）：Diffraction (Berreman), Diffraction (Berreman Reflec.)

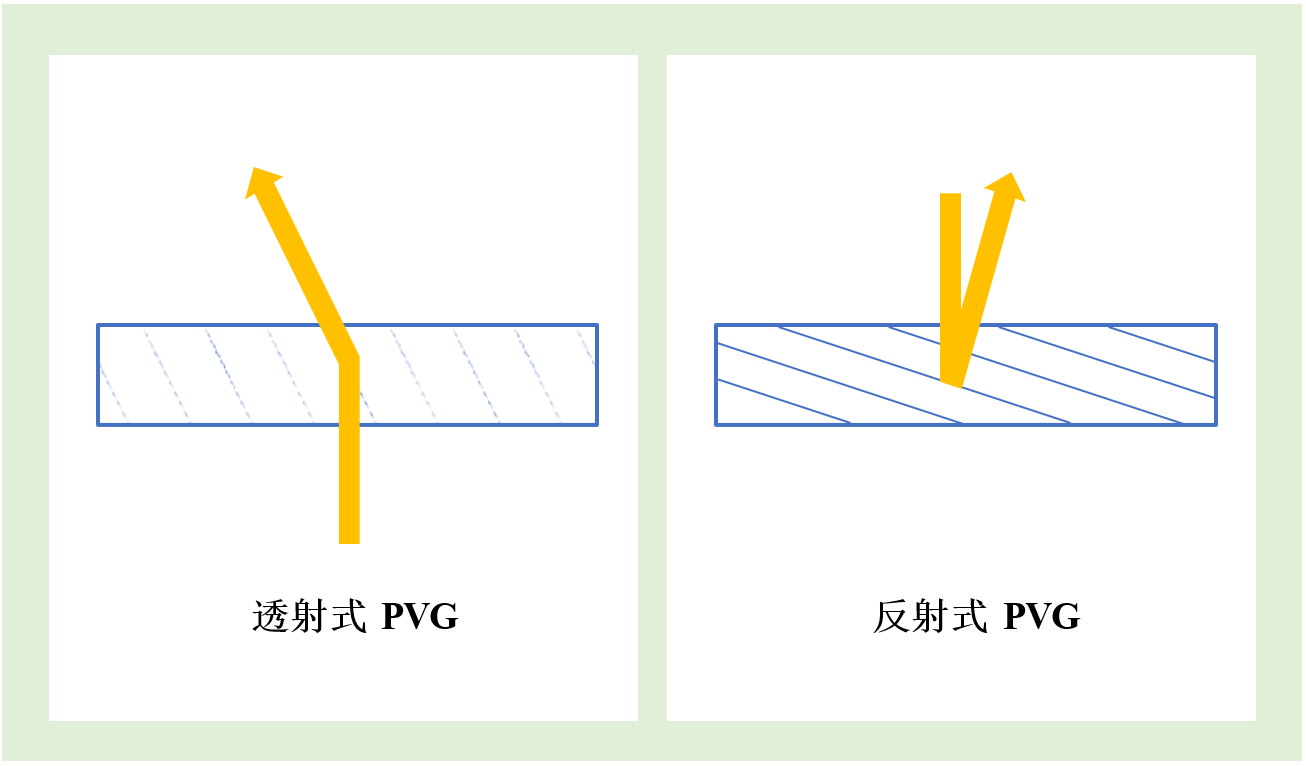

Diffraction (Berreman)：透射式PVGs仿真的光學求解器。
Diffraction (Berreman Reflec.)：用于反射式PVGs模擬的光學求解器。

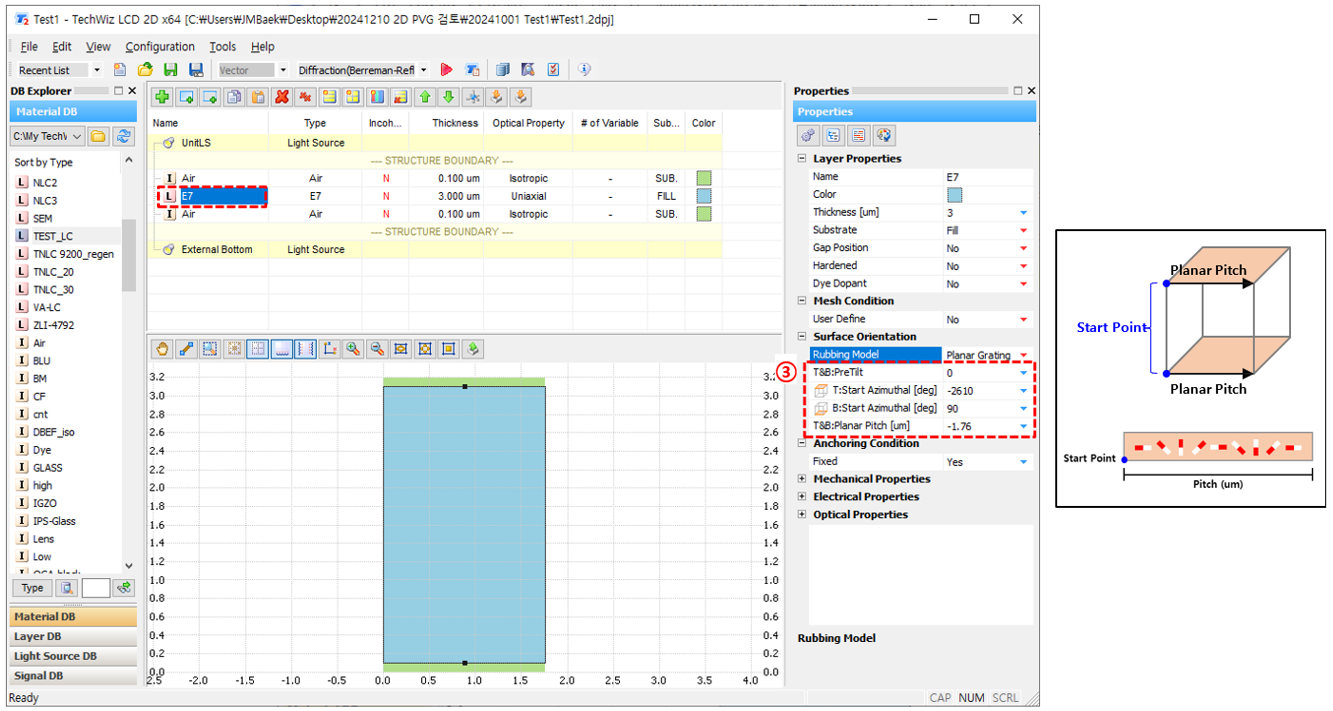

平面光柵函數（Planar Grating）
TechWiz LCD 2D / LC / Properties / Surface Orientation / ‘Planar Gratng’
可以設置LC層的平面（X、Y軸）取向周期；它可以用于偏振體光柵（PVG）的仿真。
PVG結構的仿真過程（利用平面光柵函數）
PVGs是一種光學器件，其利用ChLC在垂直方向的螺旋扭曲周期（𝚲𝑧）和水平方向的液晶排列周期（𝚲𝑥）來實現特定光學性能。
a) ① 仿真條件→ ② 設置仿真屬性 → ③ 選擇光學求解器 (Diffraction(Berreman Reflec.))
b) ① 選項 → ②光學求解器→ ③設置衍射條件
c) ①堆棧材料層→ ②設置每一層的厚度

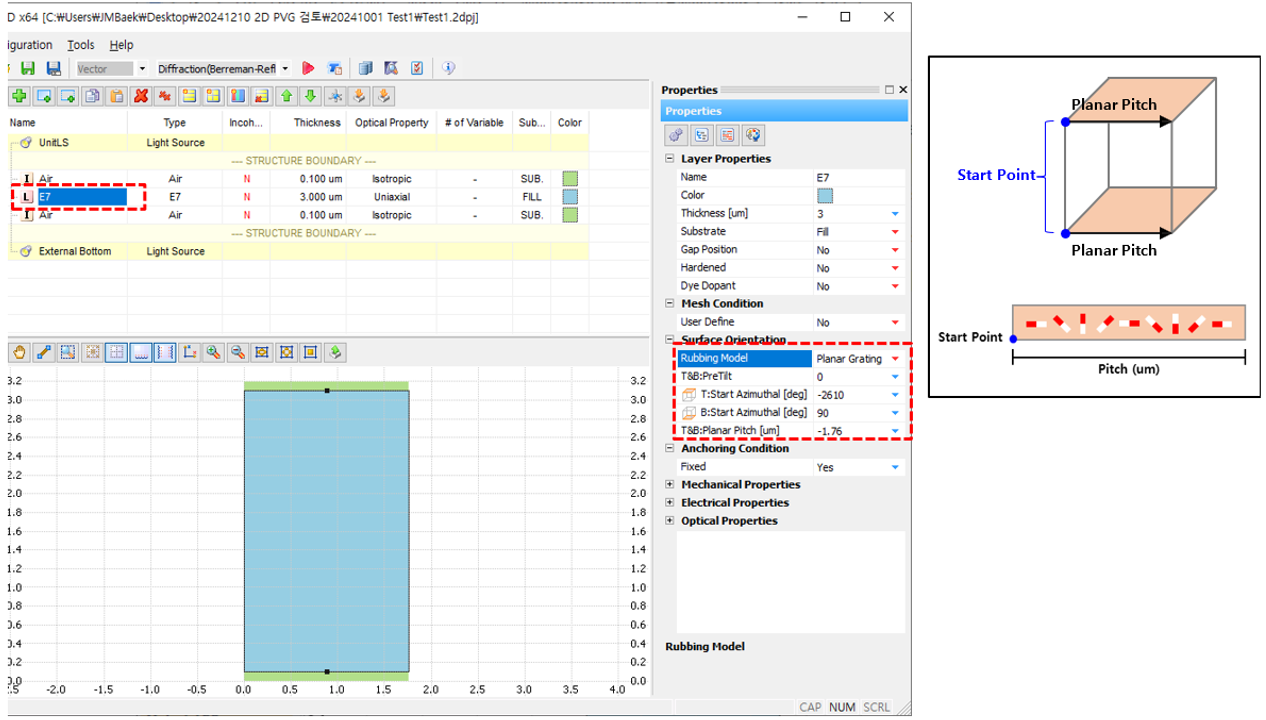

d) ①堆棧LC層→ ②設置摩擦模型為平面光柵→ ③設置表面方向(+: 右旋手性/ -: 左旋手性)
e) ①疊加光源→ ②設置波長→ ③ 設置偏振類型（左旋圓偏光）

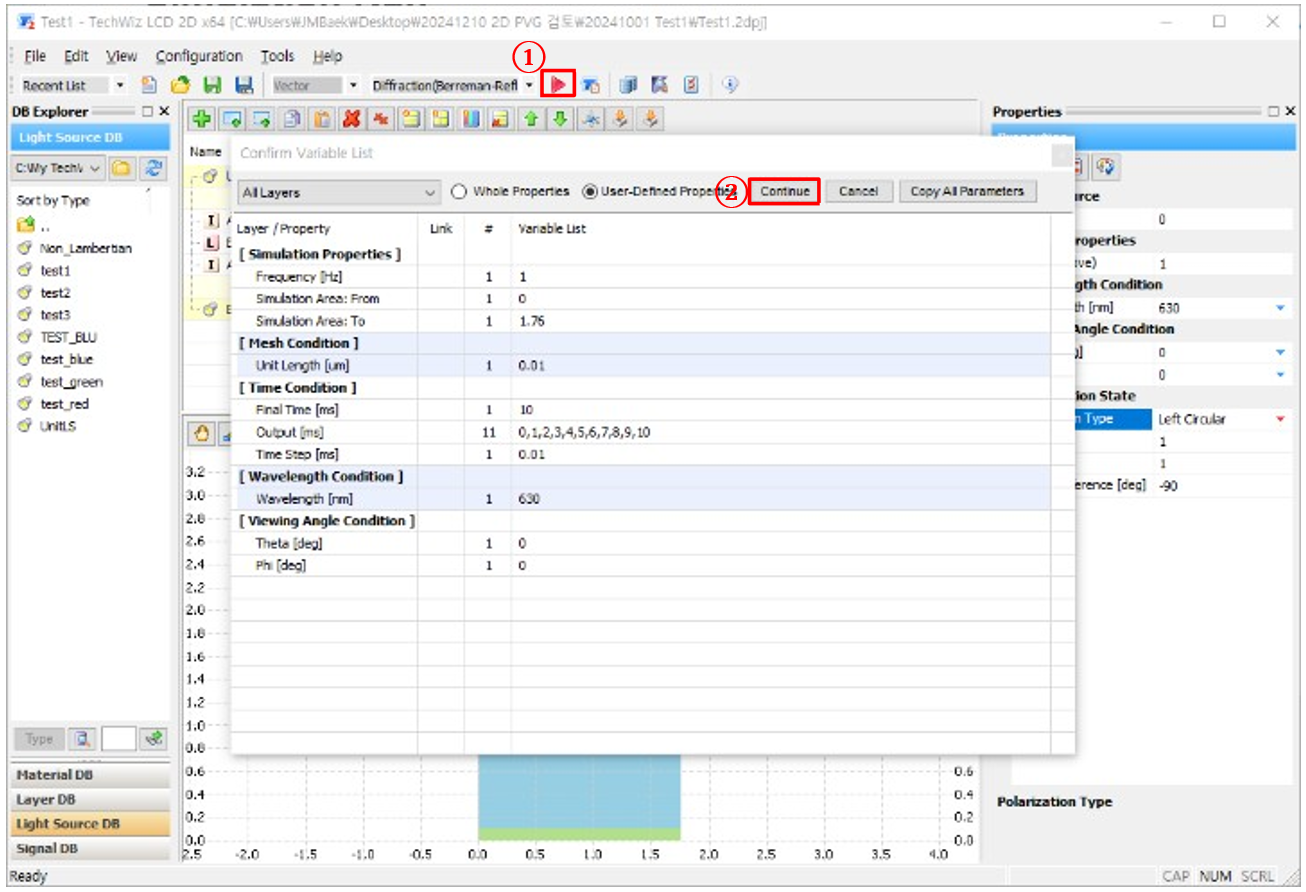

f) ① 選擇仿真運行→ ② 選擇繼續

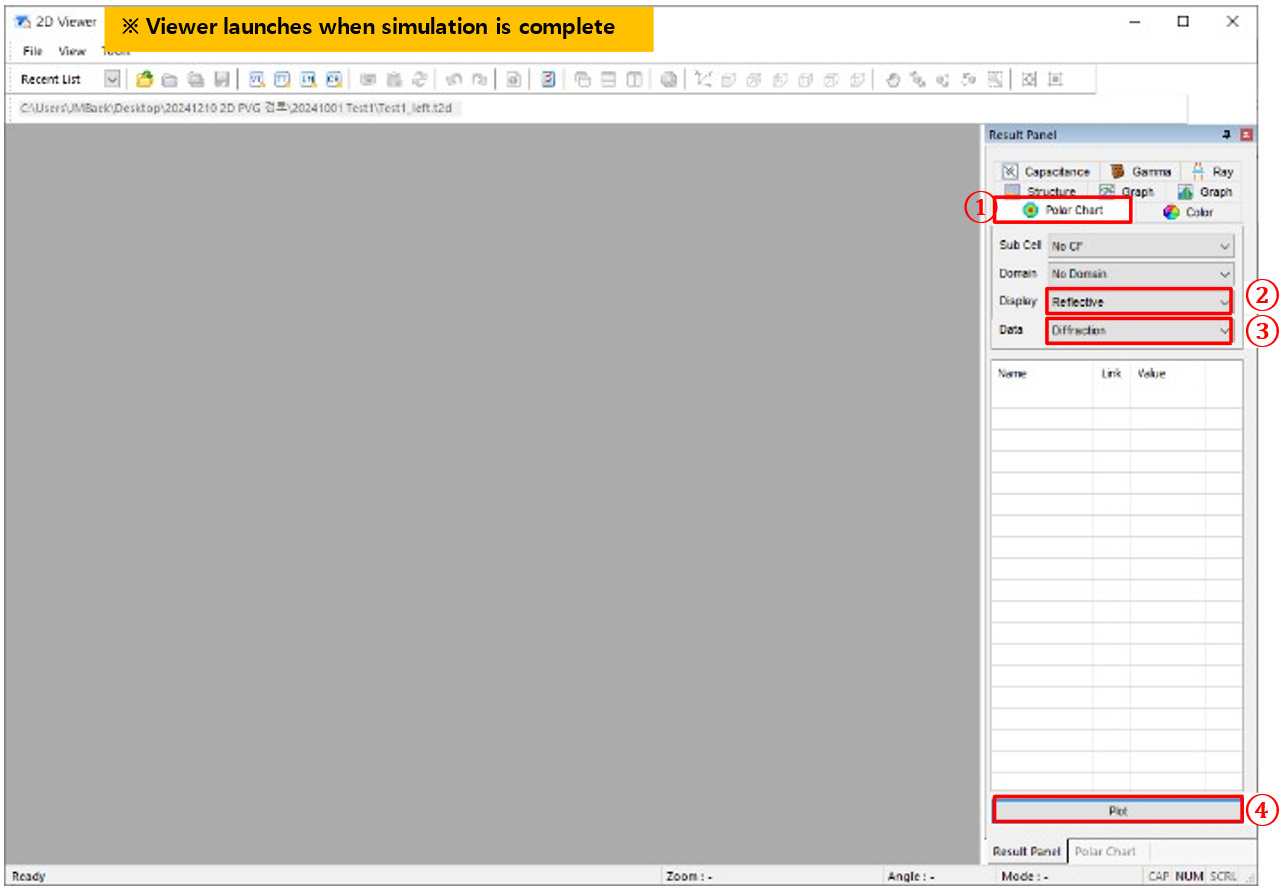

g) ①極坐標圖→ ②選擇顯示（反射）→ ③ 選擇數據（衍射）→④ 繪制
h) ①選擇橫截面→ ②設置橫截面條件→ ③提取

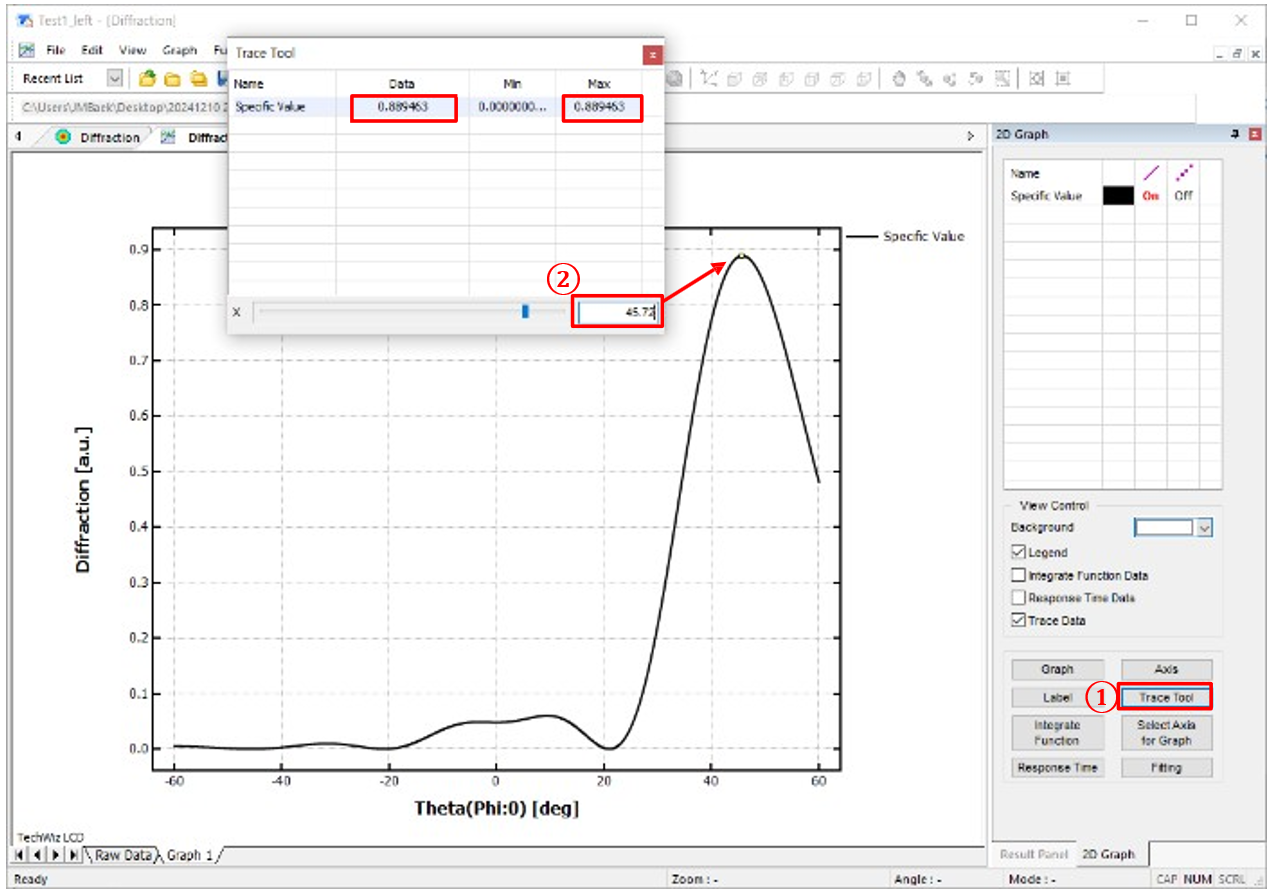

i) ①選擇跟蹤工具→ ②設置Theta值（衍射角：45.72˚（數據最大值點））

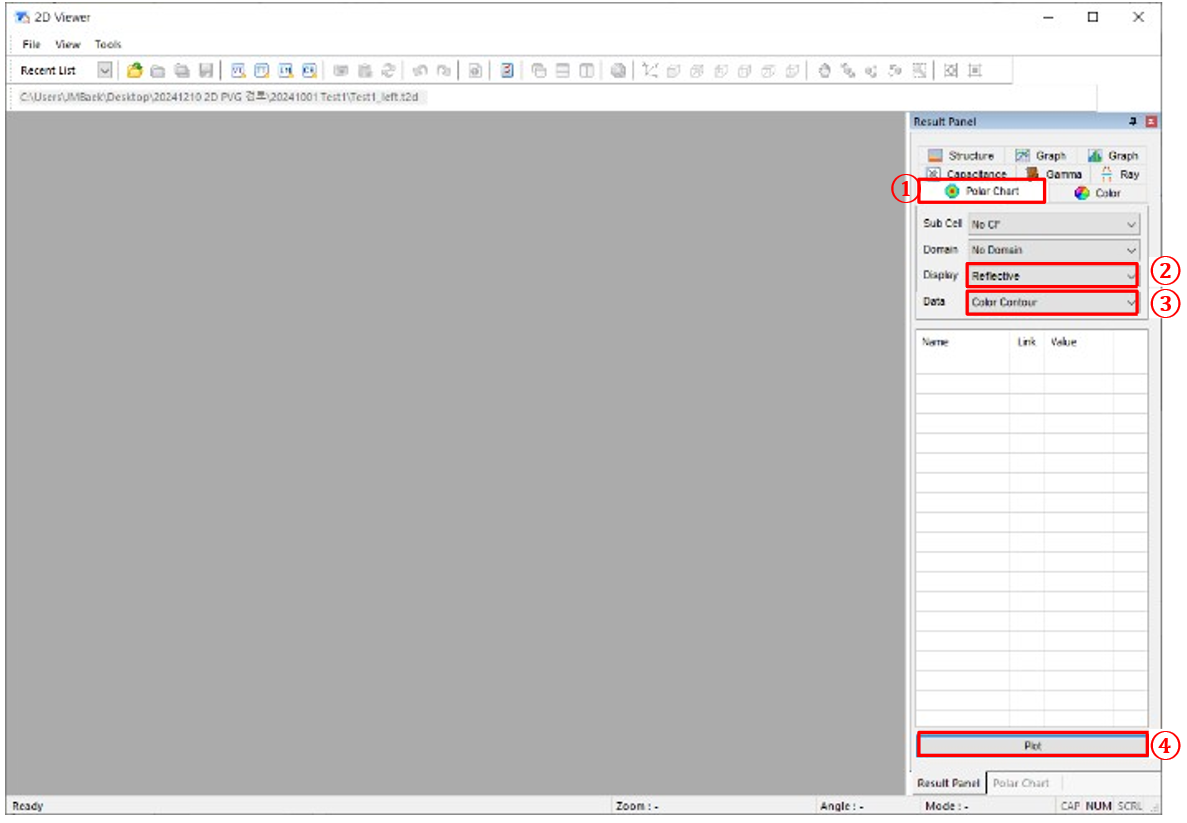

j) ①極坐標圖→ ②選擇顯示（反射）→ ③ 選擇數據（色彩輪廓）→④ 繪制
k) 彩色輪廓衍射分析結果

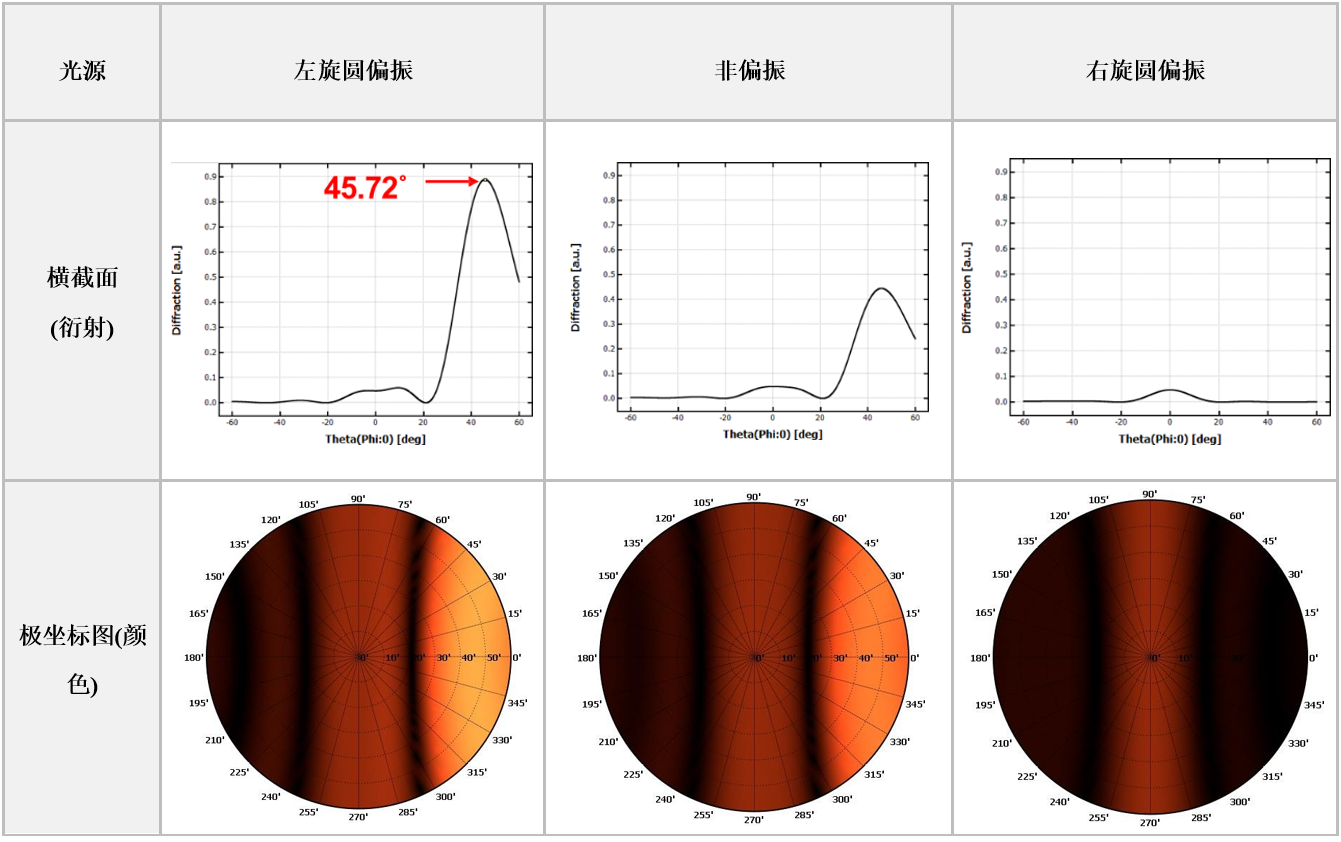

l) 可以根據光源的偏振態進行衍射分析
|
