對于差分模式延遲測量（DMD），在被測多模光纖的纖芯上以小的徑向增量掃描850 nm探針。
在每個位置，記錄對短脈沖的時間響應。在移除參考脈沖寬度之后，DMD的時間寬度是包含在徑向位置之間的跡線的第一脈沖上升沿和最后一個脈沖下降沿之間，在25％的閾值水平上確定的。
DMD分析儀工具將必要的設備封裝在一個組件中進行此測量。
光纖模式帶寬可以在時域測量，使用光脈沖發射到光纖的一端，并測量輸出的時間響應。將信號轉換為頻域之后，可以從傳遞函數H(f)看出帶寬。
濾波器分析儀組件與多模發生器相結合，可以方便地測量光纖帶寬。
DMD測量
50μm光纖系統：
使用默認的全局參數，我們可以開始添加組件來分析光纖DMD。
從組件庫中，將以下組件拖放到布局中：
在“Default/Visualizers Library/Optical”中，將“Differential Mode Delay Analyzer”拖放到布局中。
在“Default/Optical Fibers/Multimode”中，將“Parabolic-Index Multimode Fiber”拖放到布局中。
對于光纖，“Attenuation”設置為“0dB /km”，“Length”設置為“300m”。
下一步是根據圖1連接組件。

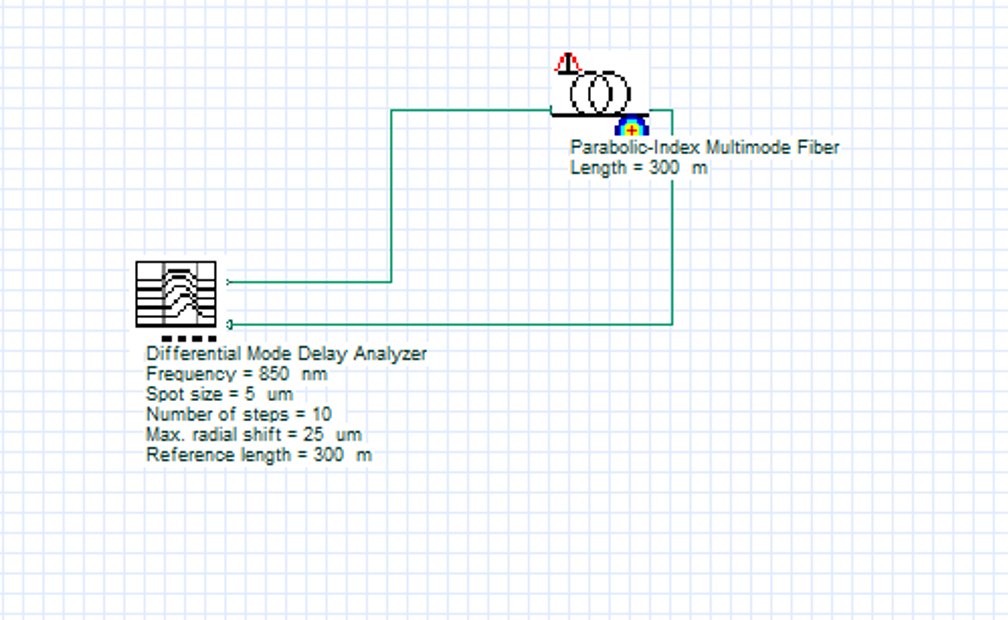

圖1.DMD測量系統布局
在本例中，DMD分析儀將生成一個Laguerre-Gaussian空間模式LG00，光斑尺寸為5 μm。光纖和分析儀的參考長度為300米。該分析儀將產生10個信號，將橫向模式從0移至25 μm。希望得到的結果是50 μm光纖的DMD圖。
運行仿真：
我們可以運行這個模擬并分析結果：
要運行模擬，您可以轉到File菜單并選擇Calculate。您也可以按Control+F5或使用工具欄中的計算按鈕。選擇“計算”后，應出現計算對話框。
在計算對話框中，按Play按鈕。計算應執行無誤。
觀察結果：

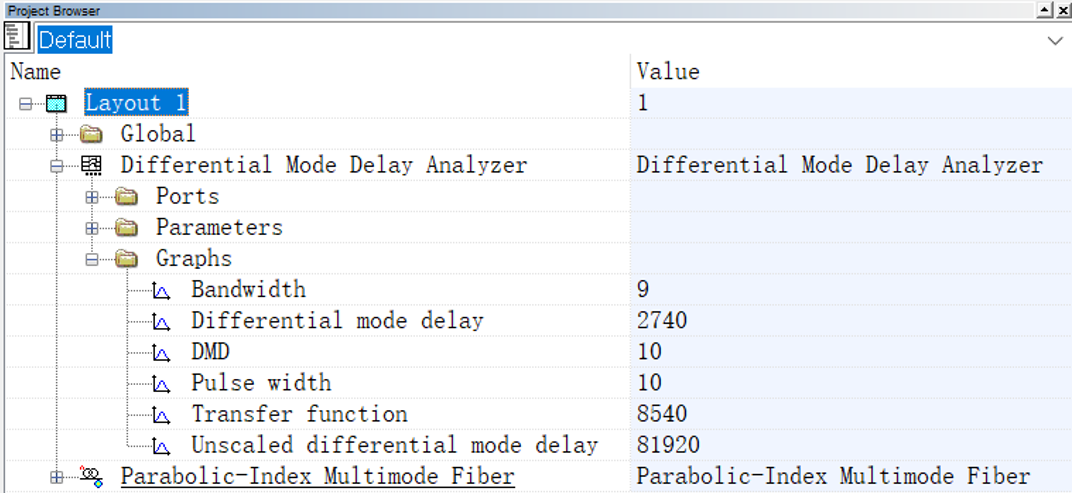

為了查看結果，轉到項目瀏覽器并選擇Differential Mode Delay Analyzer（圖2）下的Graphs文件夾。
圖2.Differential Mode Delay Analyzer 圖表

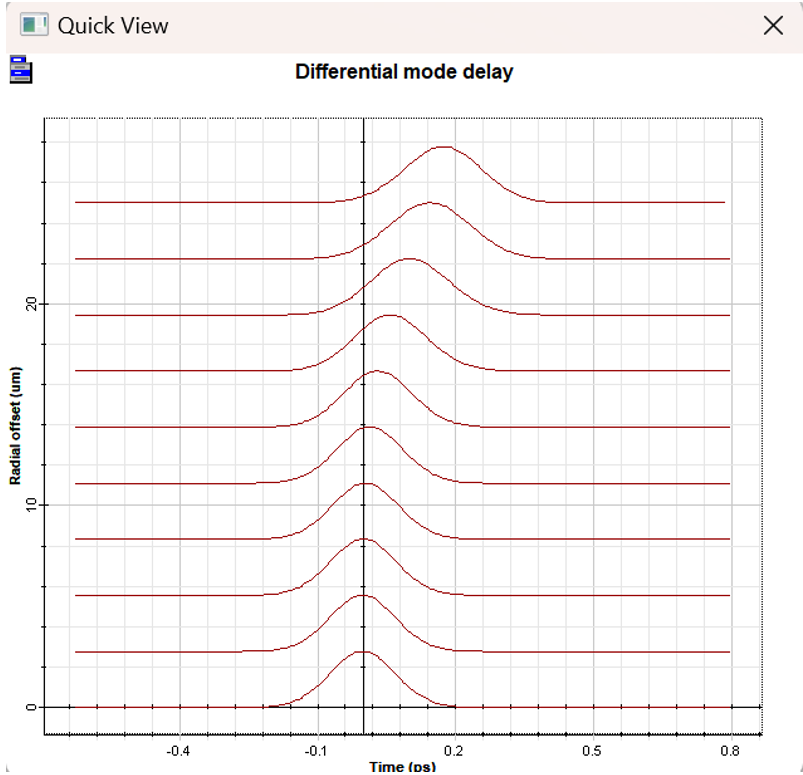

下圖是“Differential mode delay”圖（圖3），它顯示了光纖輸出脈沖的時間-徑向演化。
圖3.50μm光纖的差分模式延遲圖
該分析儀還可以計算DMD和單個脈沖寬度與徑向偏移關系。此外，還可以計算給定輸入脈沖的光纖傳遞函數和帶寬。

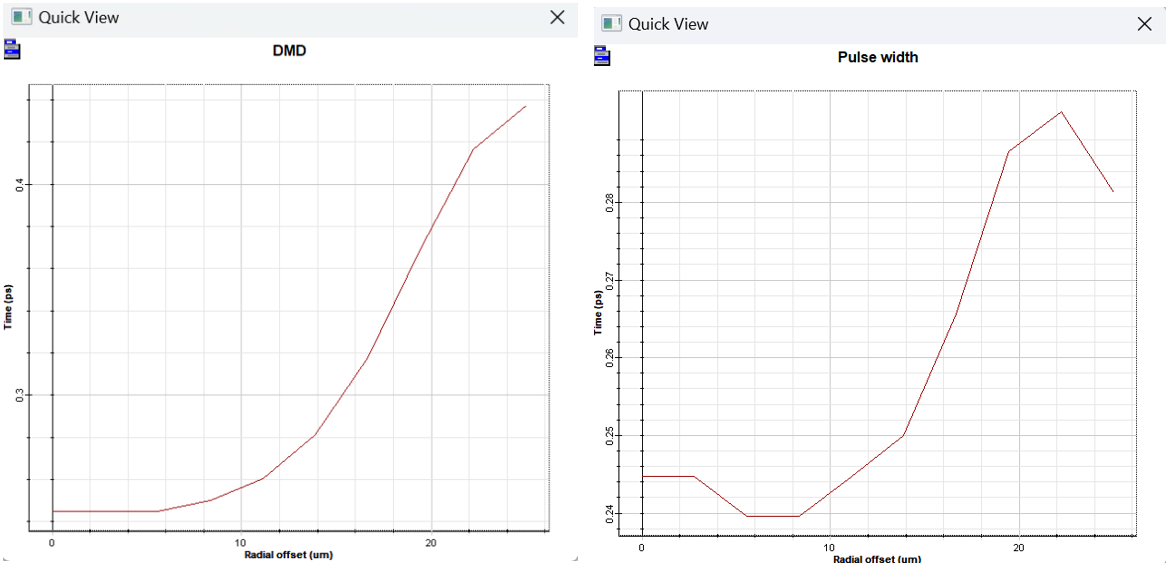

圖4.50μm光纖的DMD和單個脈沖寬度
模式帶寬測量
系統設置：
使用50mm光纖，我們可以設置模式帶寬的測量：
從組件庫中，將以下組件拖放到布局中：
在“Default/Filter Library/Filter Analyzers”中，將“Optical Filter Analyzer”拖放到布局中。
對于濾波分析儀，將參數“Frequency”設置為850nm，“Frequency range”設置為20ghz，“Time domain”設置為true，“Frequency unit”設置為Hz。
在“Default/Transmitters Library/Multimode”中，將“Multimode Generator”拖放到布局中。
對于光纖，啟用“Const. mode power dist.”（Numerical 選項）和參數 “Length”為1km。
根據圖5連接組件。

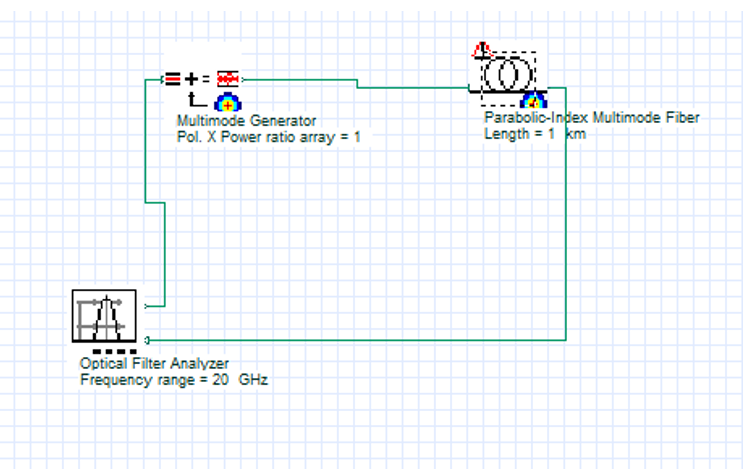

圖5.模式帶寬項目布局
濾波器分析儀將產生一個時域脈沖并測量光纖響應。光纖將為模式（MPD）產生恒定的功率分布。
觀察結果：
濾波器分析器還使用項目瀏覽器生成圖形和結果（圖6）。

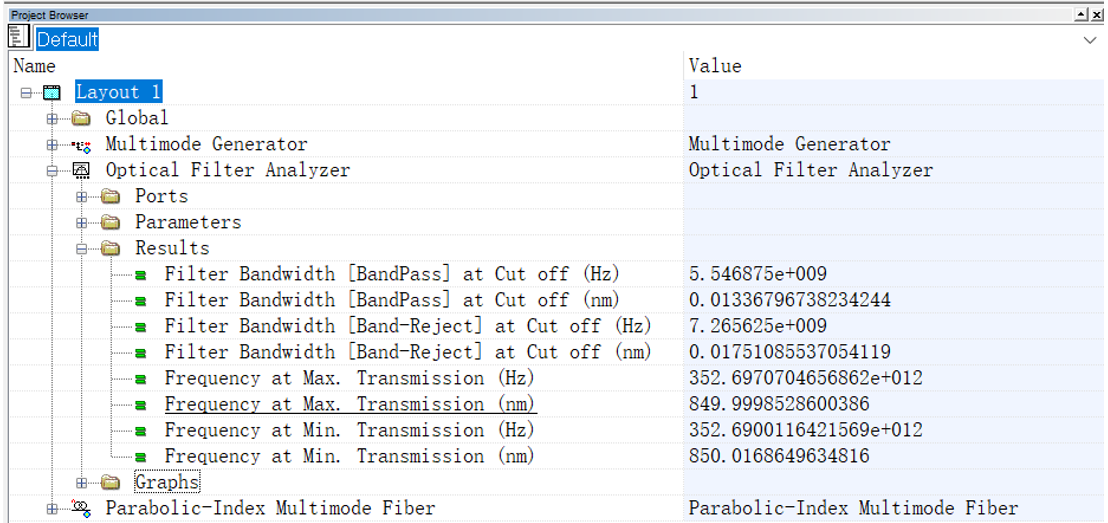

圖6.濾波器分析器圖形和結果
濾波器分析儀將產生一個時域脈沖并測量光纖響應。光纖將為模式（MPD）產生恒定的功率分布。光纖帶寬可由濾波器帶寬參數計算（5.54 GHz / 2 = 2.77 GHz.km）。另外，選擇Transmission Function（圖7），可以顯示光纖傳遞函數。

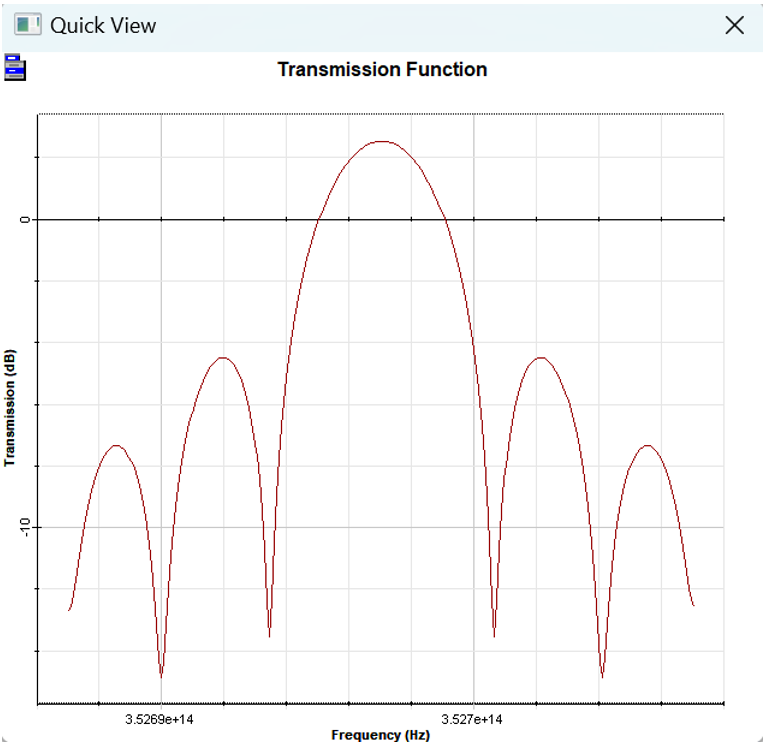

圖7.光纖傳遞函數
|
