LITESTAR 4D應用：大批量道路照明設計

背景介紹

利用LITESTAR 4D的ROAD PLUS附加模塊，使用Excel 表格將所需的道路和燈具參數填寫上去，能夠進行大規模的自動道路計算，可以節省大量時間且計算結果詳細。

設計要求

符合國家道路照明標準，燈光布置合理，燈光均勻，綠色環保等;

設計內容

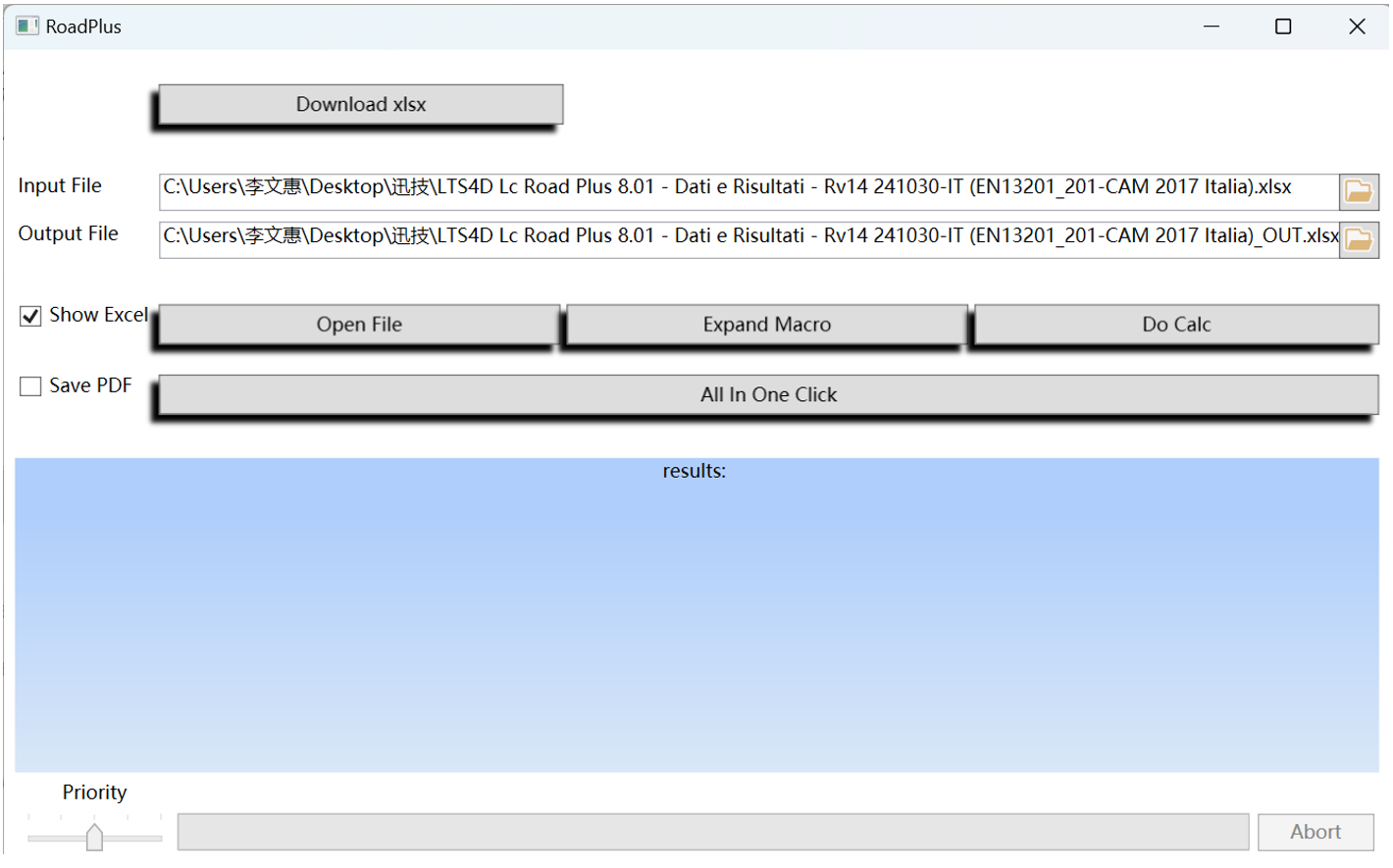

在高級道路模塊的自動計算道路中，將下載好的excel表格導入并打開，設置好相應的道路及燈具參數，核對路徑是否一致，一致后可導入計算。

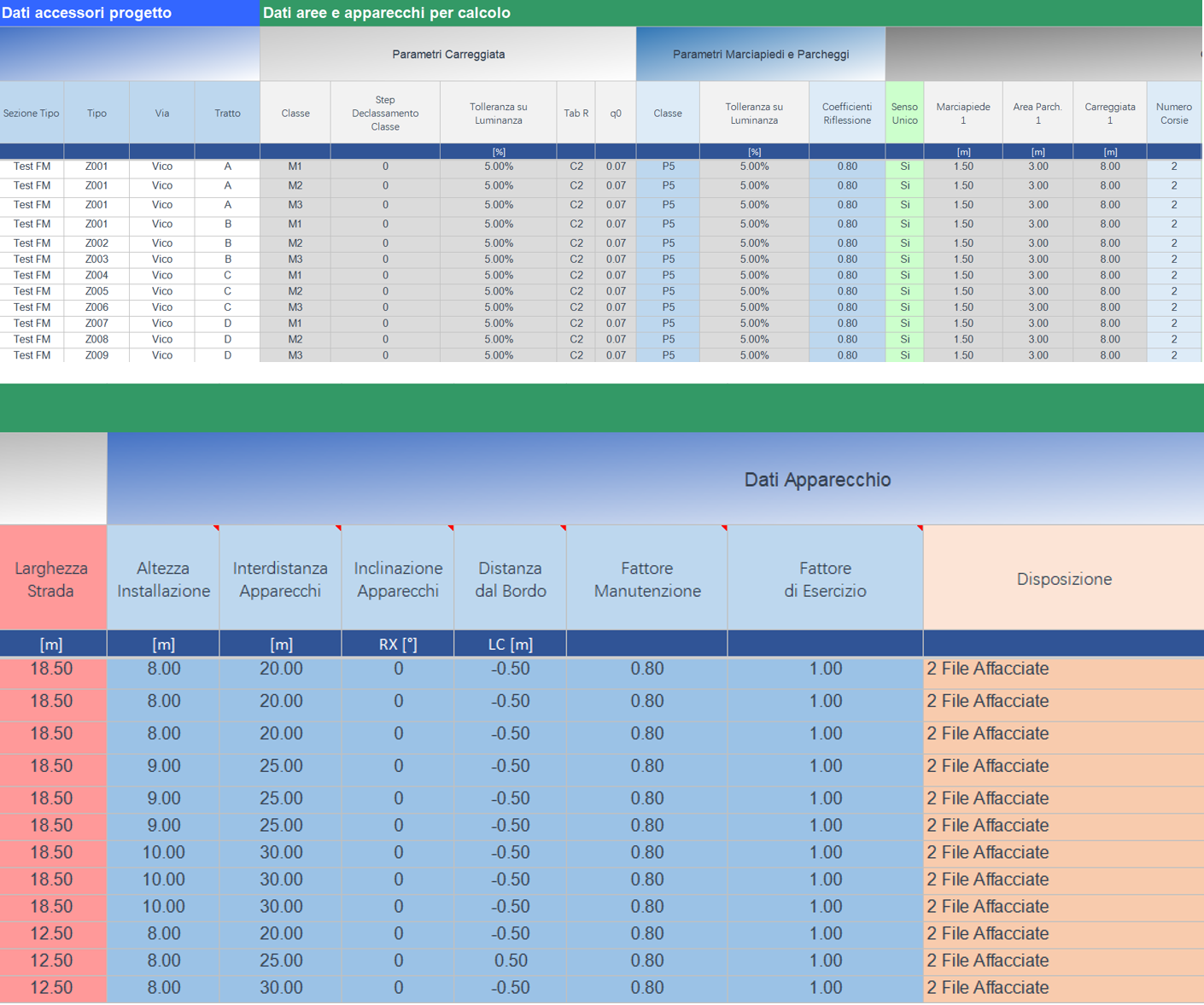

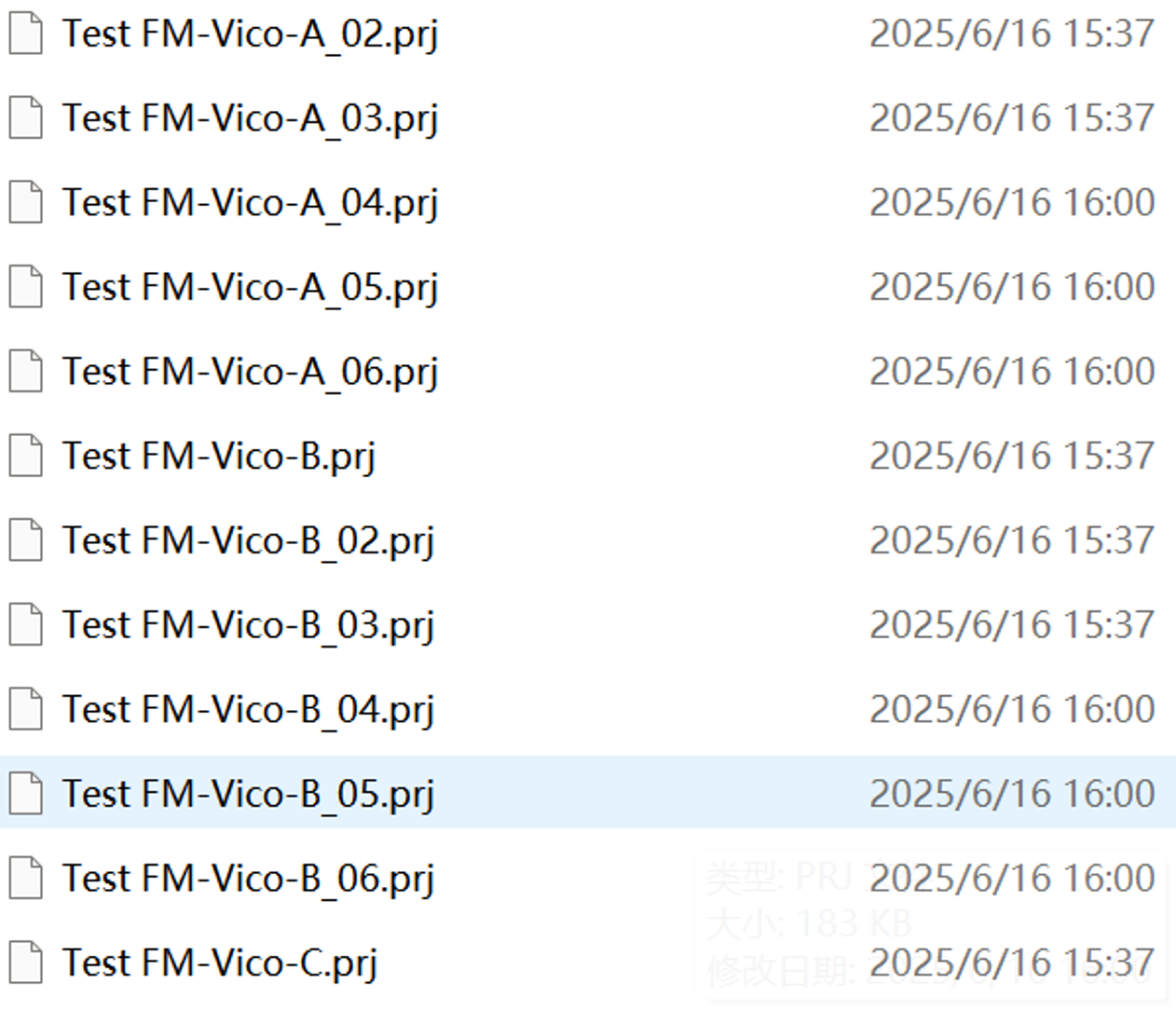

顯示工程數據：（截取部分）

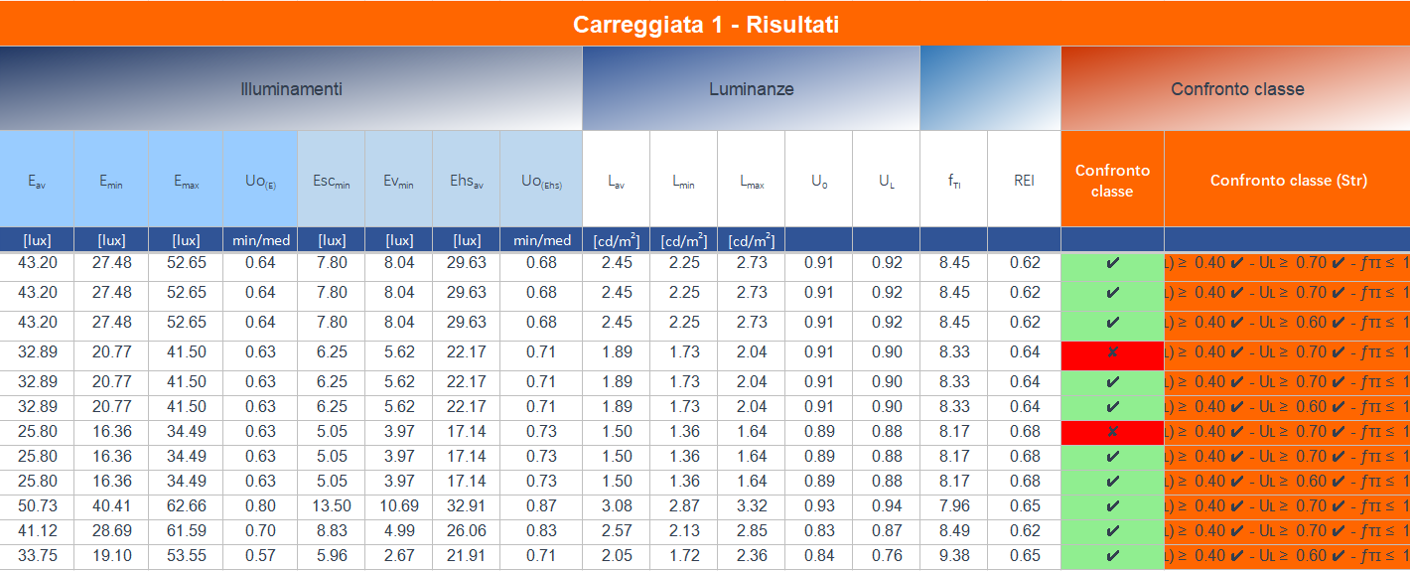

計算數據可行性并選擇可行方案：（截取部分）

選擇其中一種方案導入lc模塊中查看：

設計方案(截取部分報表)

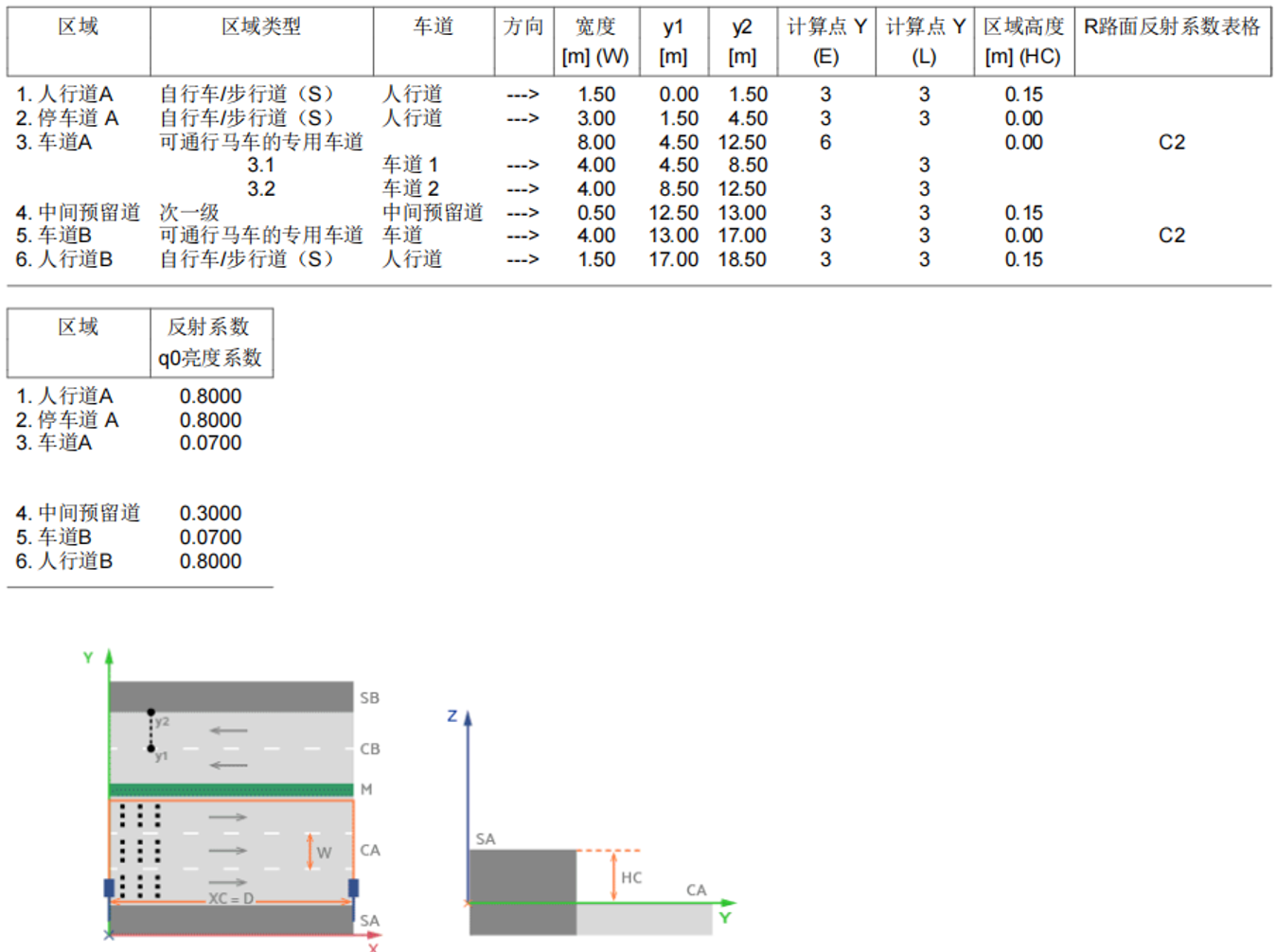

場景信息：

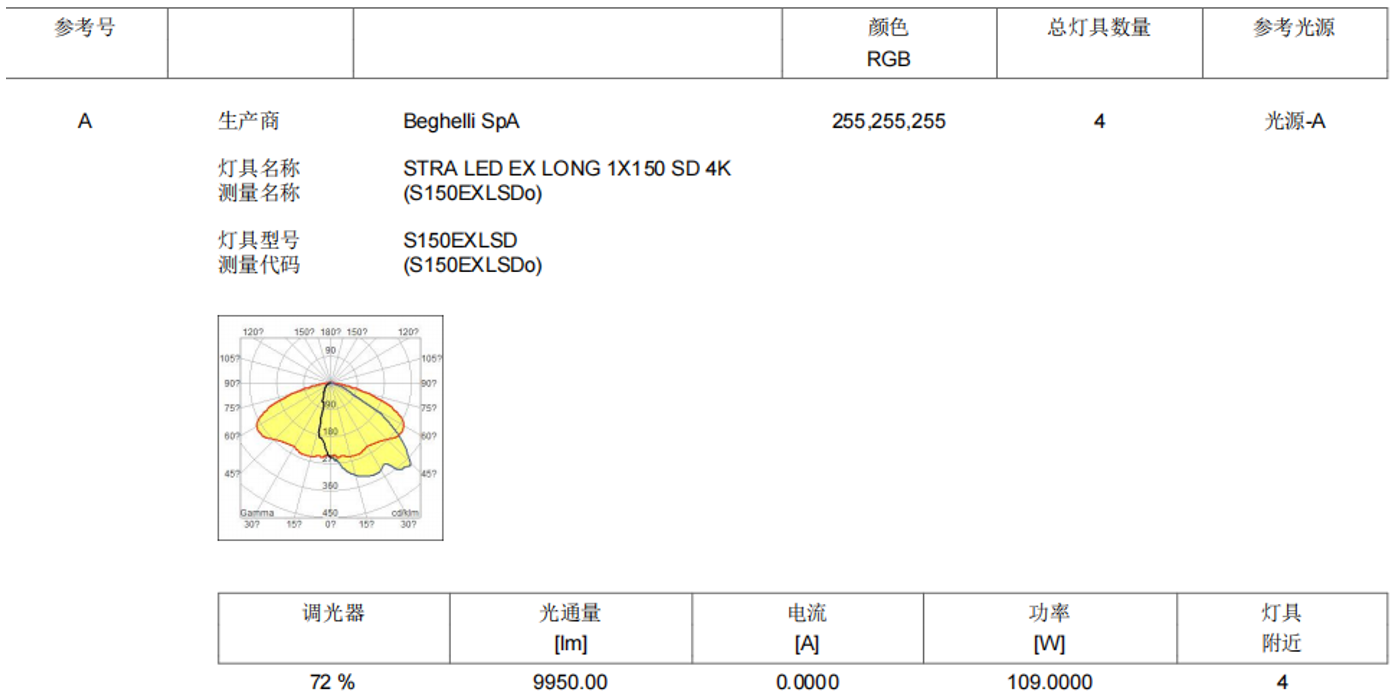

燈具信息：

以上為本次案例所用燈具信息

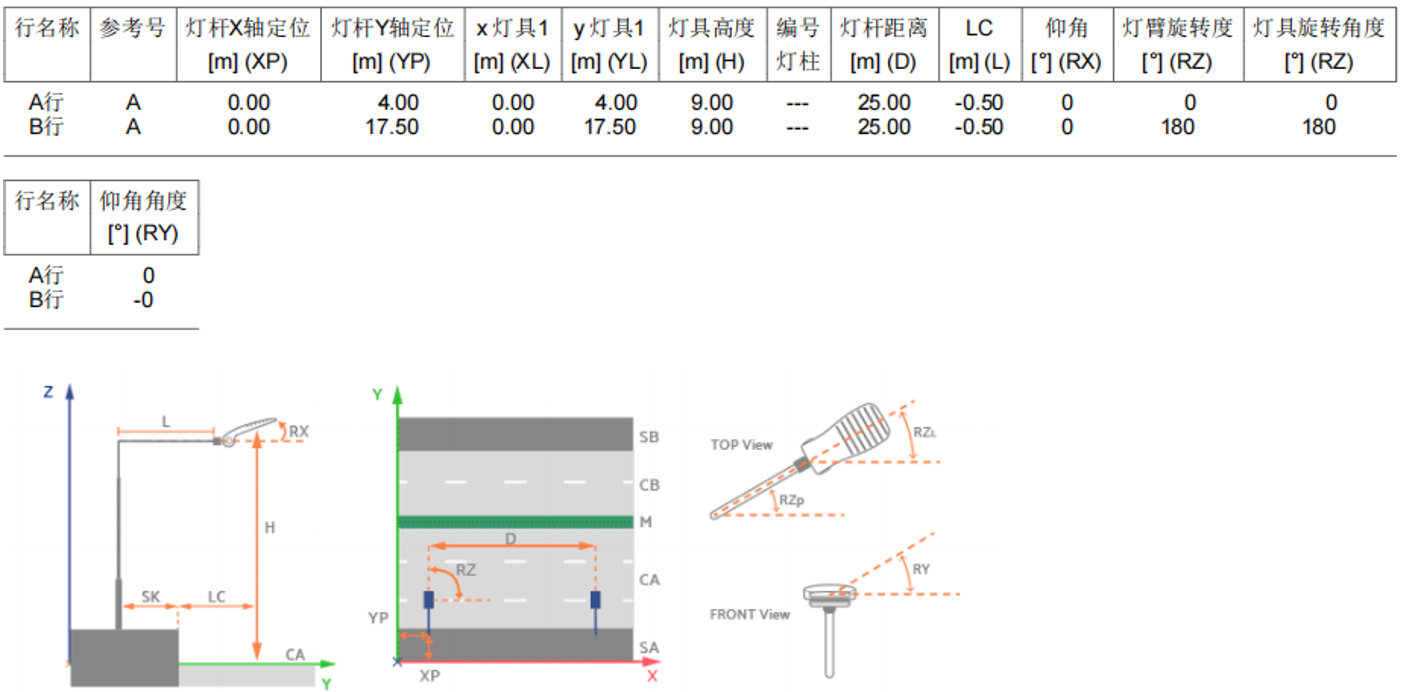

燈具安裝數據：

以上為本次案例所用燈具安裝數據

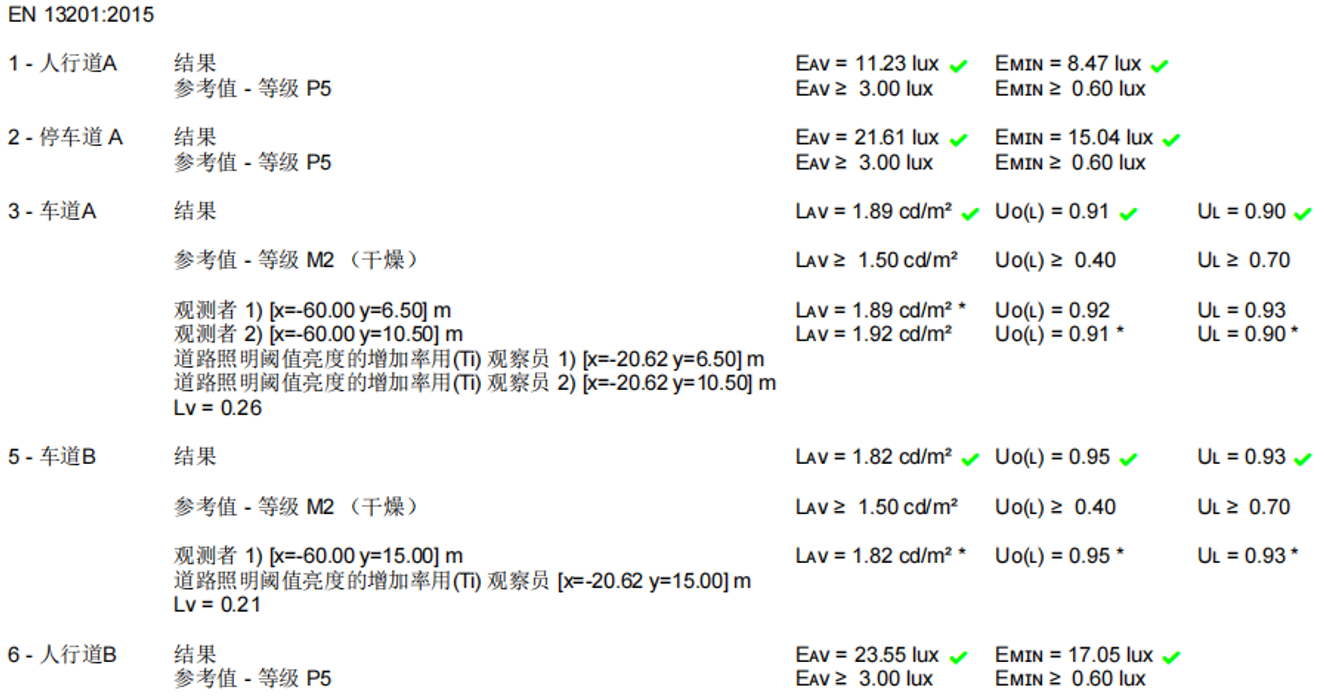

計算結果和均勻度參數：

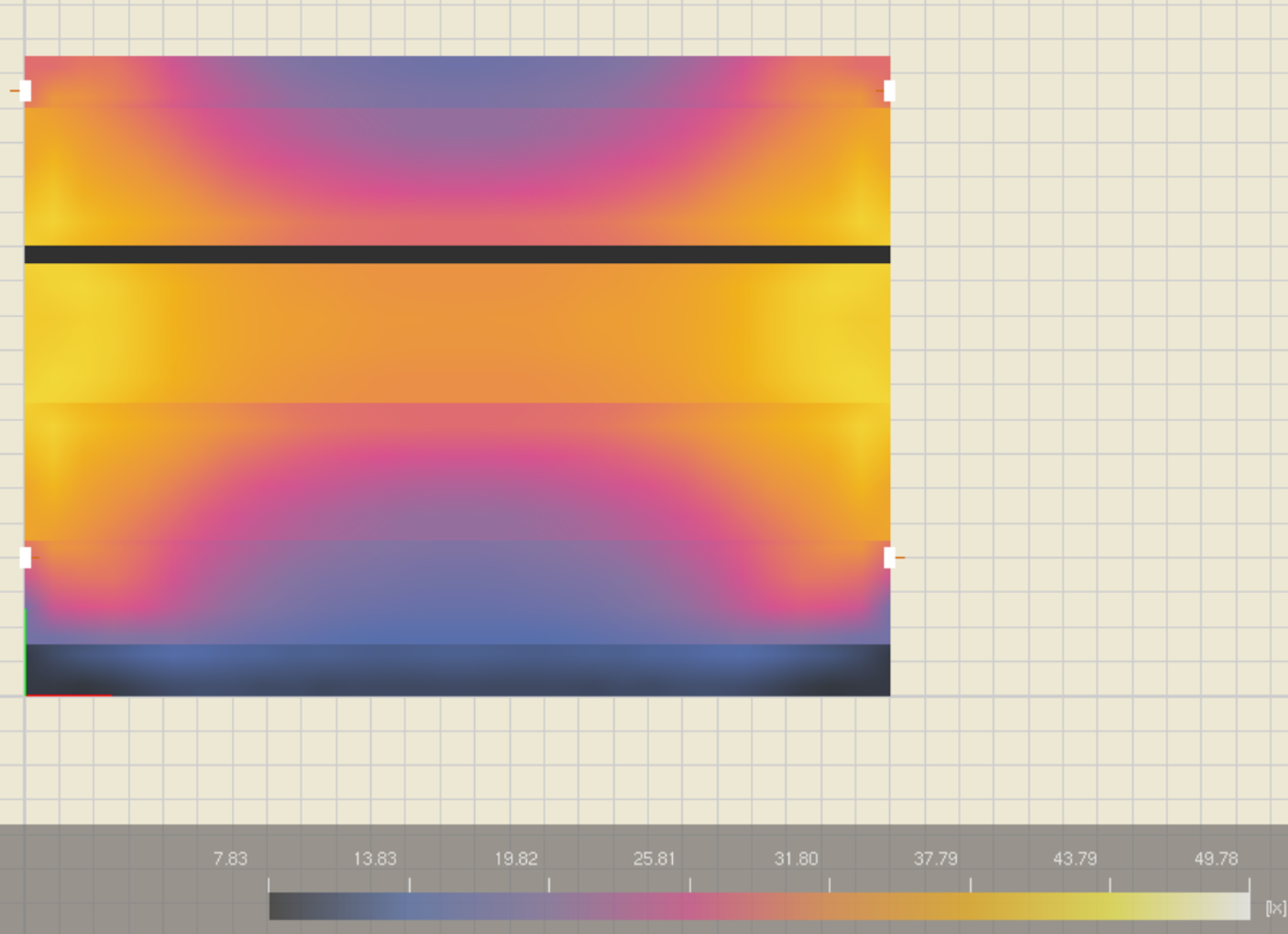

偽色彩圖:

偽色彩圖顯示燈具所照射范圍基本為暖黃色到淡紫色，顏色過渡平緩，照度分布較為均勻

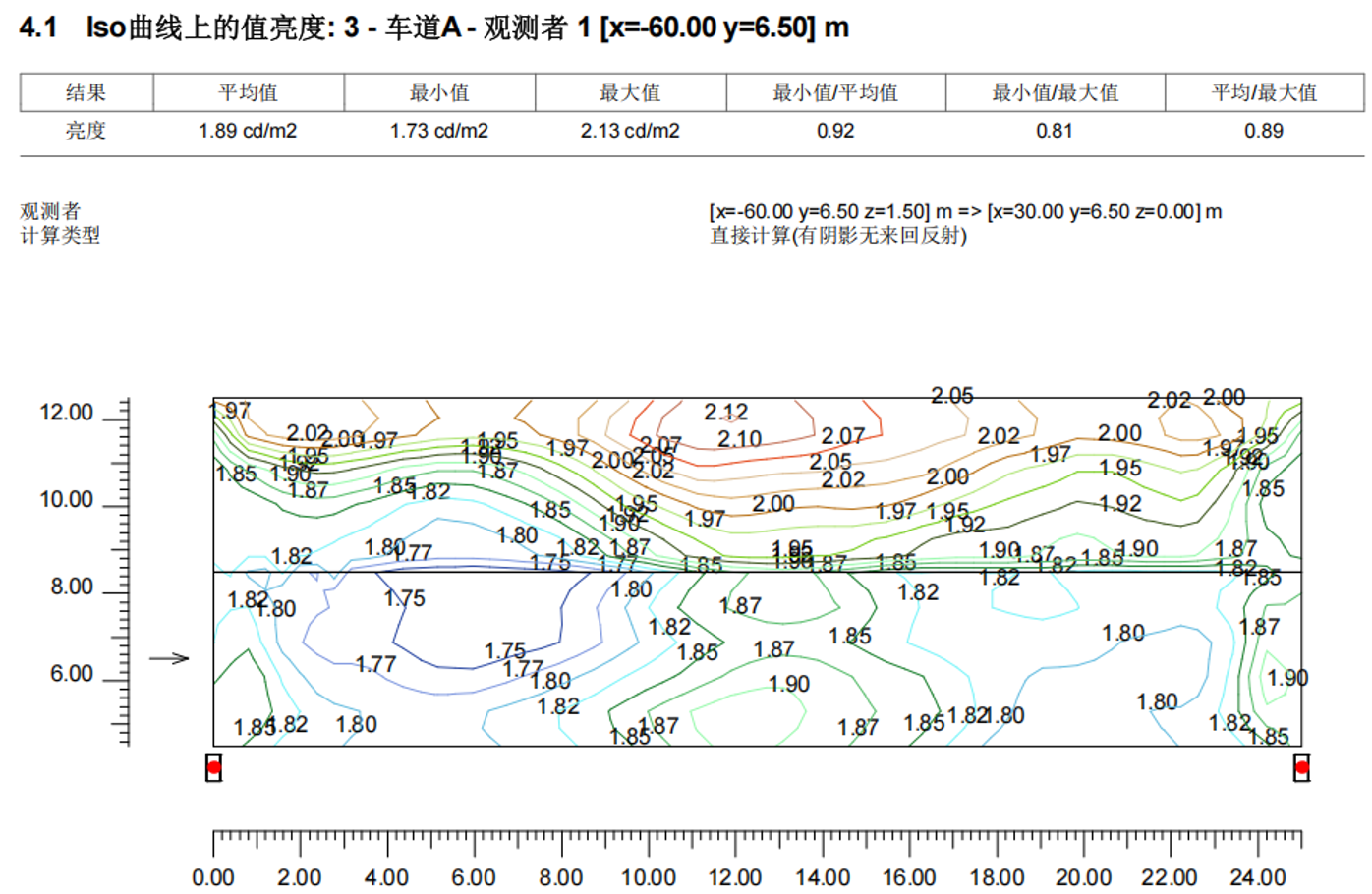

等數值線圖：

等數值線圖等值線分布合理，表明光源照度都較為均勻，符合預期設計

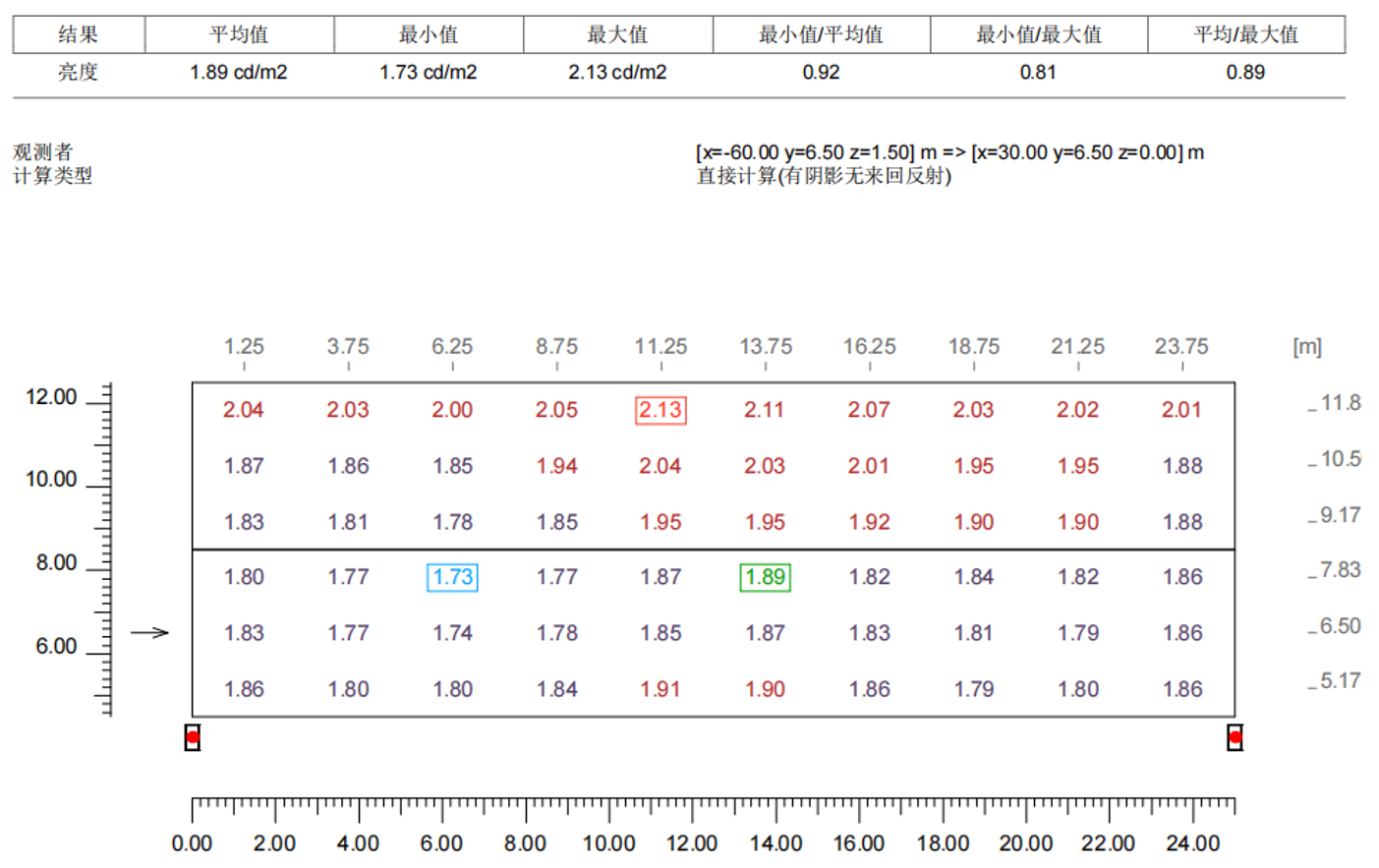

數值圖：

數值圖顯示區域亮度為1.73-1.89cd/㎡

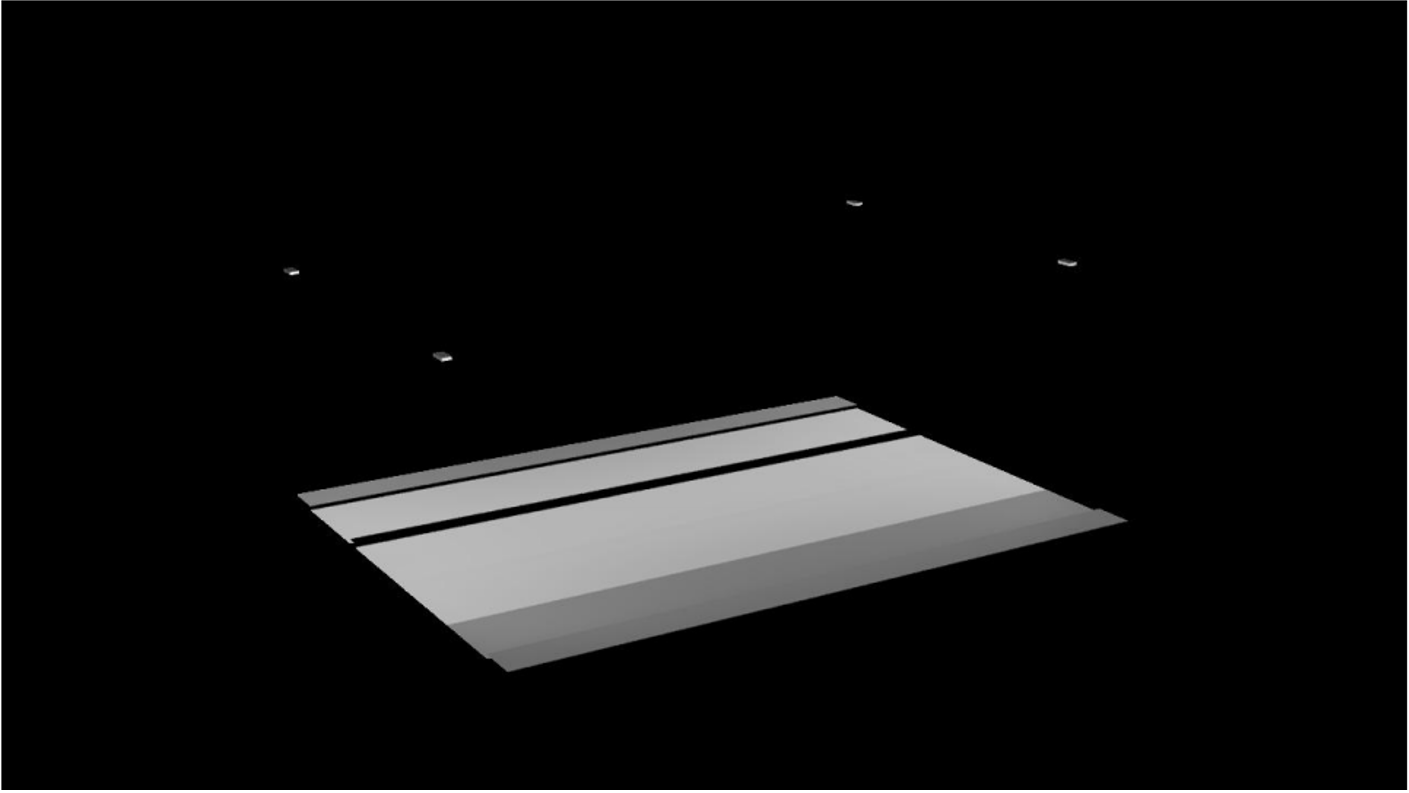

渲染圖：

該渲染圖呈現了一個光線分布均衡的道路場景，增強了場景的真實感。
