VirtualLab Fusion：基于微軟專利的蝴蝶型出瞳擴展光導

時間:2022-12-18 19:51來源:訊技光電作者: 技術部點擊:次打印

摘要

在為增強和混合現實(AR&MR)應用設計光導設備的過程中，像提供的視場(FOV)這樣的參數是主要的關注點。為了提高可達到的最大視場的極限，已經研究了各種方法，例如在耦入器到耦出器之間傳播過程中分離視場的系統。一種非常流行的方法是所謂的“蝴蝶光瞳擴展”，即兩個單獨的EPE光柵區域用于視場的正負部分，這也應用于微軟的Hololens 2。在本文檔中，我們展示了基于微軟US9791703B1專利的VirtualLab Fusion中這樣一個EPE概念的實現。

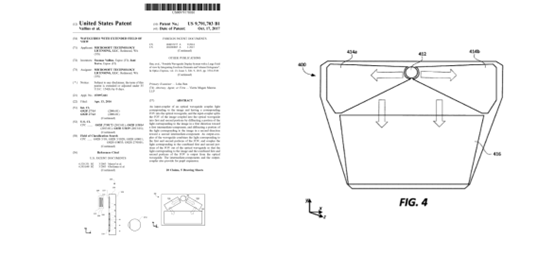

建模任務:專利US9791703B1的方法

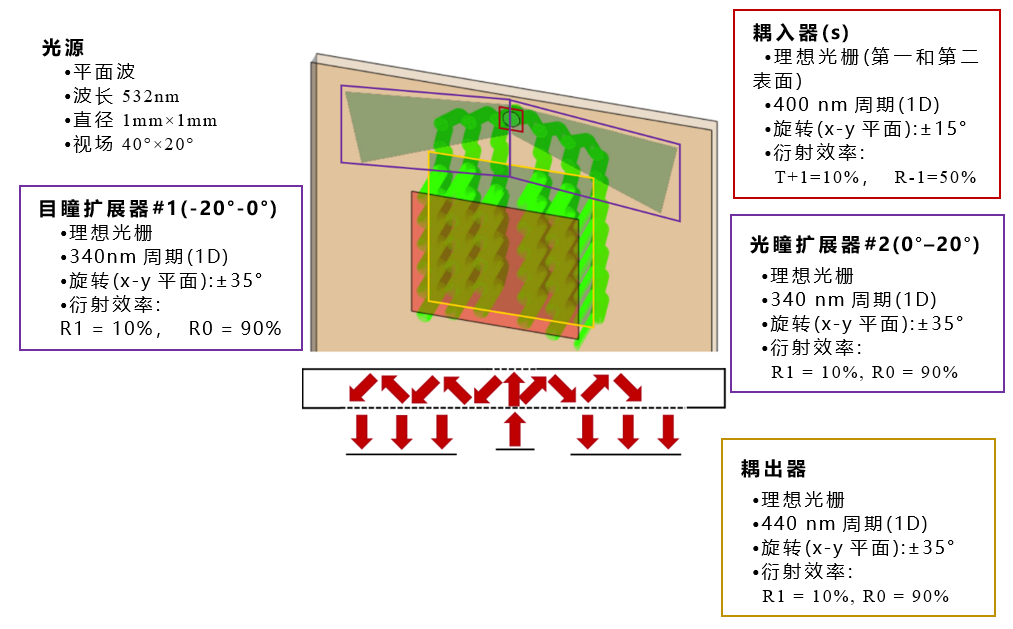

任務描述

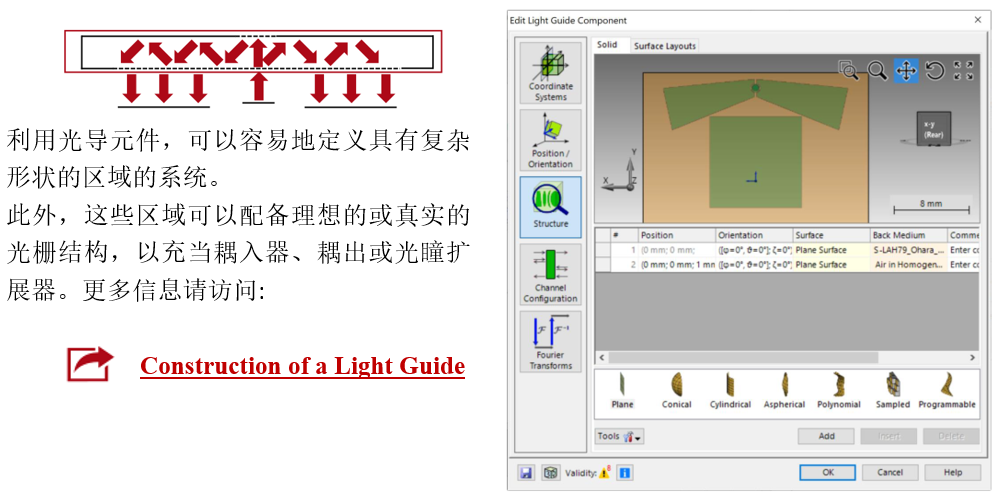

光導元件

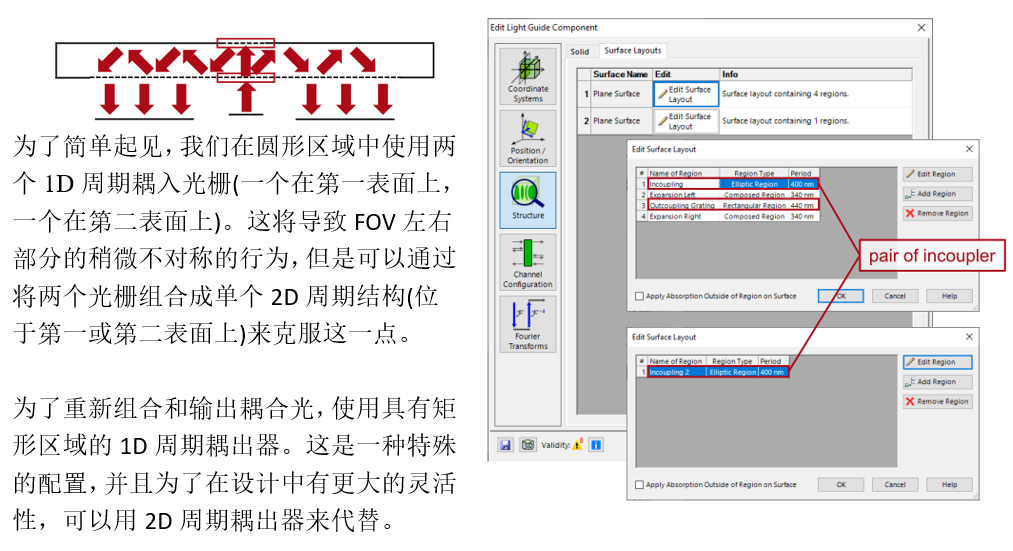

耦入和耦出光柵區域

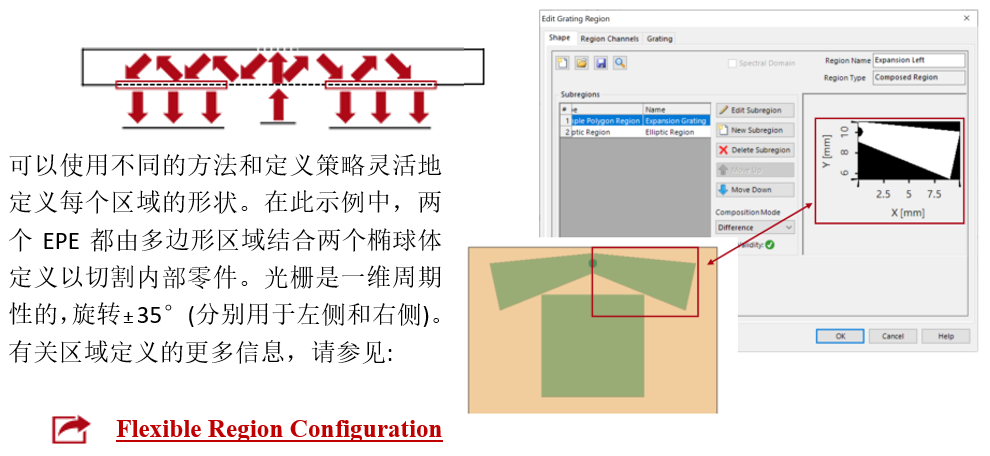

目瞳擴展(EPE)區域

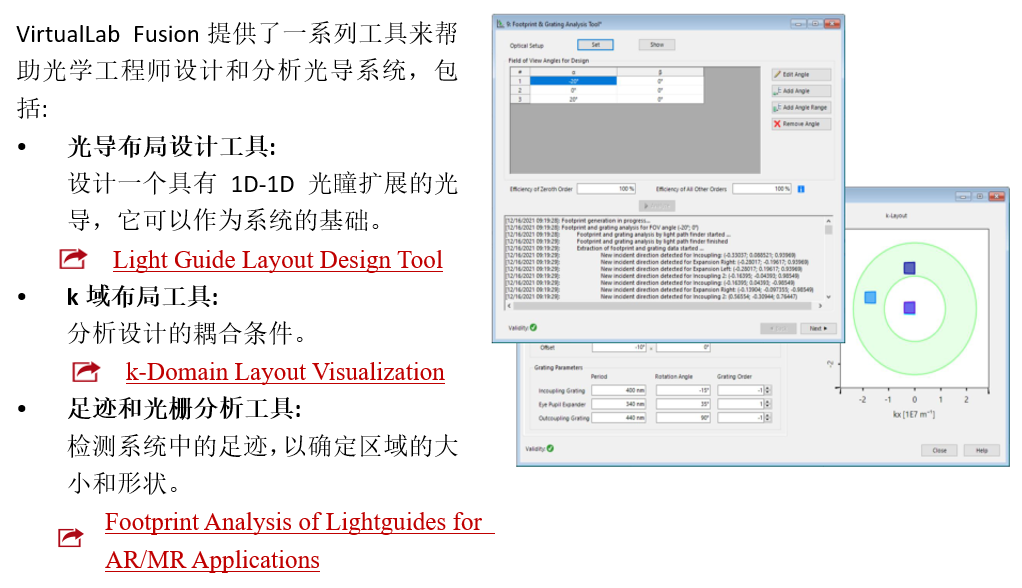

設計和分析工具

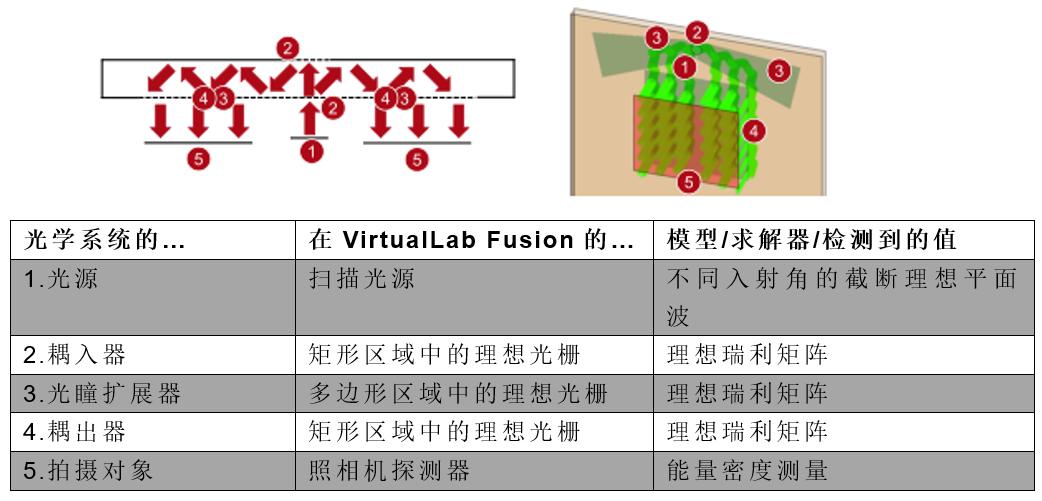

總結–元件

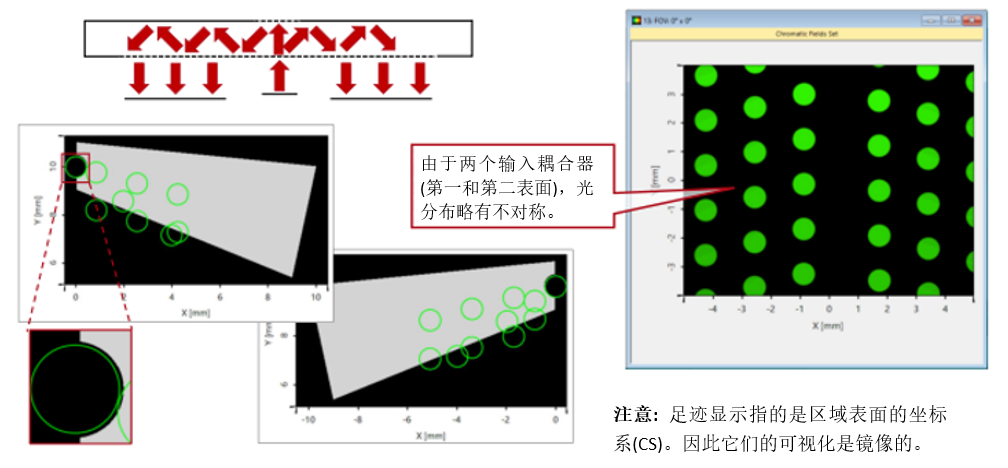

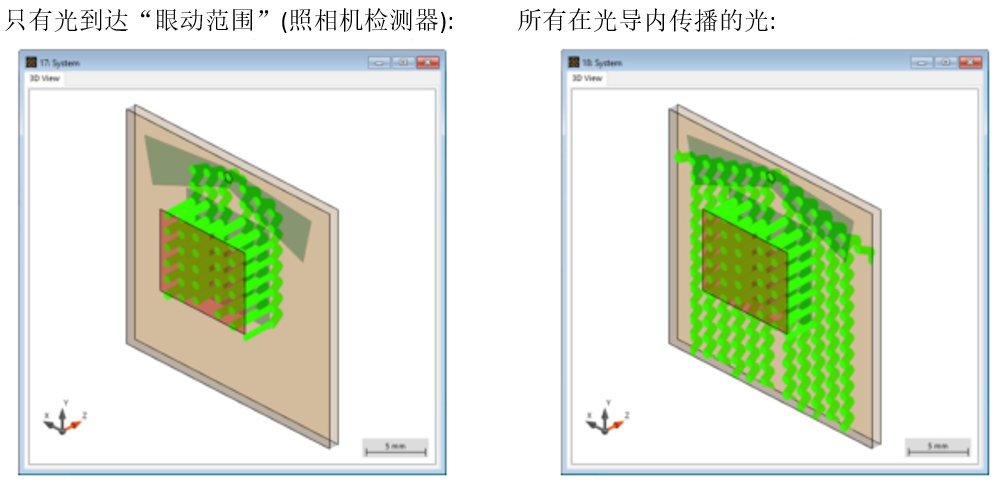

結果:系統中的光線

FOV: 0° × 0°

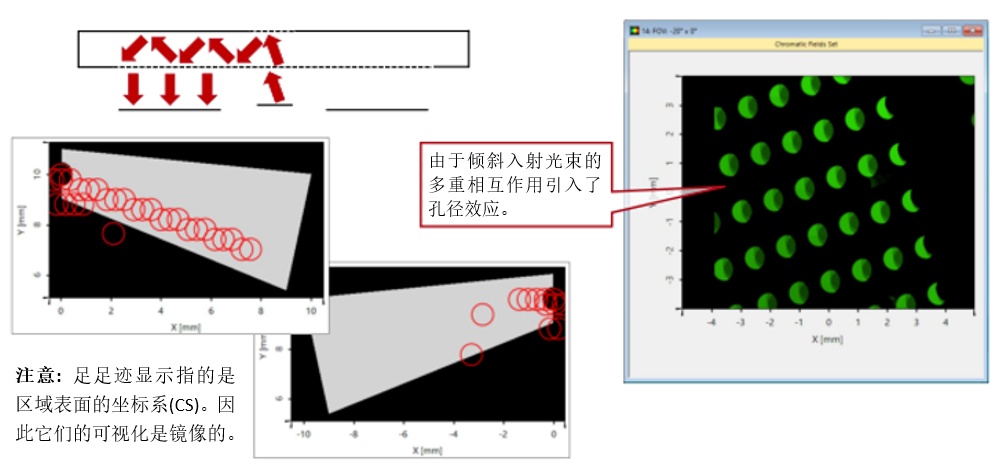

FOV: -20° × 0°

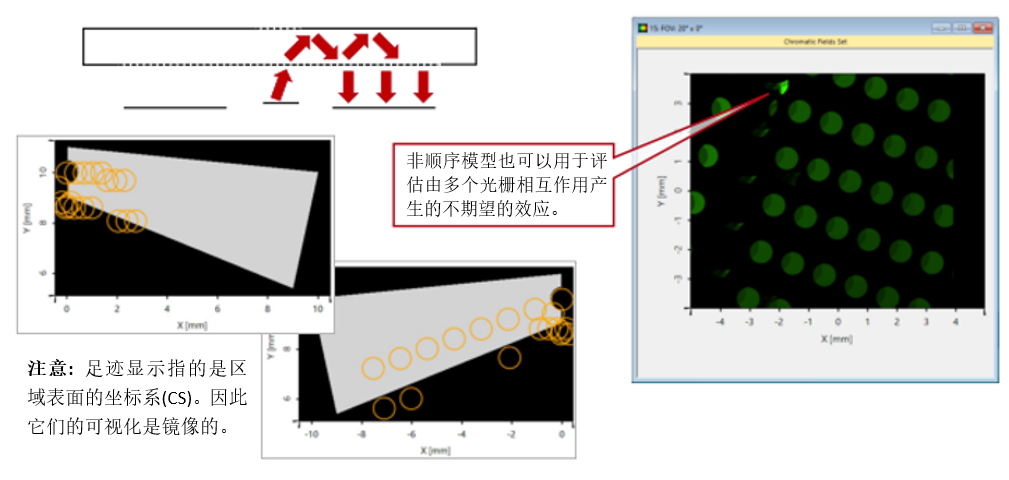

FOV：20° × 0°

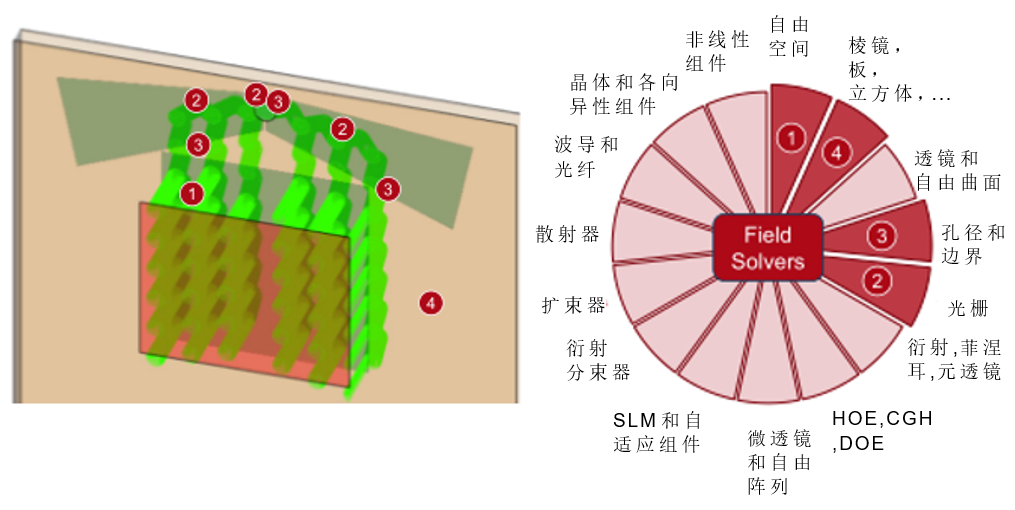

VirtualLab Fusion技術

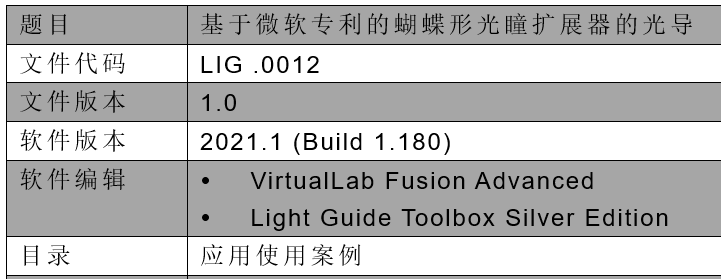

Document Information

進一步閱讀

- Construction of a Light Guide

- Light Guide Layout Design Tool

- Flexible Region Configuration

- k-Domain Layout Visualization

- Footprint Analysis of Lightguides for AR/MR Applications

- Lightguide with 2D-periodic Grating Structures (diamond-shaped) based on Patent by Wave Optics
