光波導應用中的光柵分析

正如我們?cè)谏现艿暮?jiǎn)報中所看到的，各種形狀的光柵結構往往是基于光導的顯示系統的重要組成部分，用于增強和混合現實應用。光柵的復雜性和它們?cè)谶@些設置中通常扮演的多重角色要求對它們的行為進行徹底的分析，而小的特征尺寸意味著需要一個嚴格的方法來準確地進行上述分析。快速的物理光學建模和設計軟件VirtualLab Fusion為您提供了多種工具，使這項任務變得更容易和更方便。



這一次，我們要著重展示光柵級次分析器，它使用嚴格的傅里葉模態法/嚴格耦合波分析（FMM/RCWA）進行光柵表征，并說明它在光導輸入耦合的傾斜光柵案例中的應用。



用于光導耦合的傾斜光柵的分析





從文獻中選擇了不同的傾斜光柵幾何形狀，其斜角、填充系數和調制深度各不相同，用傅里葉模態法（FMM）計算衍射效率。

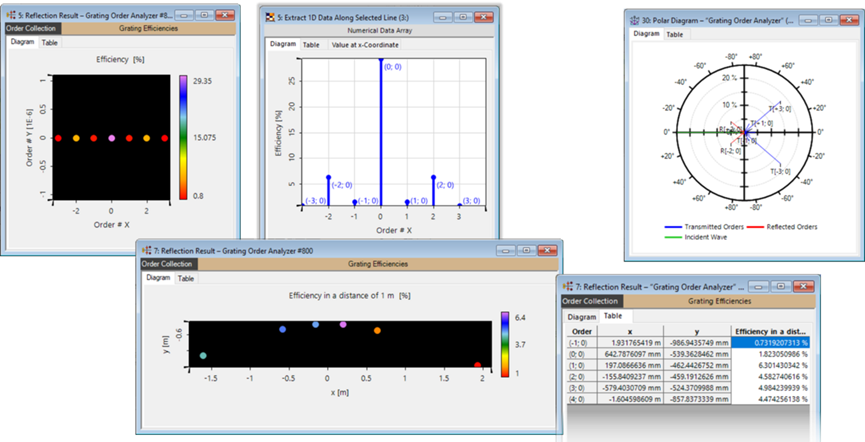

光柵級次分析儀





在VirtualLab Fusion中，光柵級次分析器可用于方便的光柵衍射分析，其結果以各種方式呈現。
