二維周期光柵結構的配置(2)

時間:2019-05-15 10:27來源:訊技光電作者: 技術部點擊:次打印

該周期也用于FMM算法的周期性邊界條件。

 對于簡單的光柵結構，建議從介質周期中選擇“相關的”（Dependent）選項，并選擇適當的周期介質指數。

3. 截錐光柵參數

柱柵是一個可編程接口，由以下參數定義:

 錐高度

 高度因子(例如允許反轉結構)

 頂部直徑

 底部(基底)直徑

 光柵周期在x和y方向

 材料自動設定

 由于這是一個通用的可編程界面，光柵周期必須在周期選項卡中設置。

 這也意味著光柵的定義及其參數可以通過調整定義結構的代碼很容易地進行調整。

4. 高級選項&信息

 在傳播菜單中有幾個高級選項可用。

 propagation method選項卡允許編輯FMM算法的精度設置。

 可以設置每個方向上考慮的總階數或倏逝波階數。

 這可能是有用的，尤其是如果考慮金屬光柵。

 相反，對于電介質光柵，默認設置就足夠了。

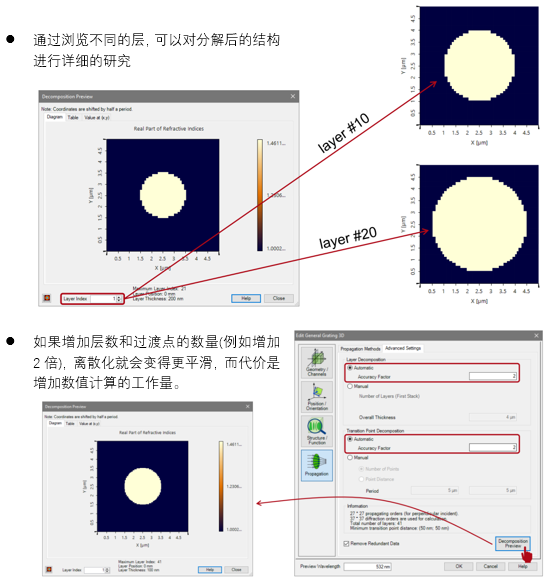

 Advanced Settings選項卡提供關于結構分解的信息。

 層分解和過渡點分解設置可用于調整結構的離散性。默認設置適用于幾乎所有光柵結構。

 此外，還提供了關于層數和轉換點的信息。

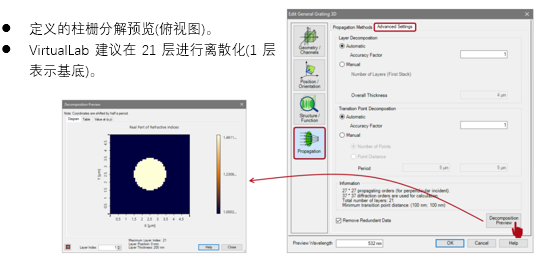

 分解預覽按鈕提供了用于FMM計算的結構數據的描述。折射率用色標表示。

5. 關于探測器位置的注釋

 在VirtualLab中，探測器默認位于基底后面的空氣中。

 如果光柵包含在復雜的光學設置中，這是必要的。

 然而，完美的平面和平行的基底可能會產生一些干擾效果，而在現實中不會發生。

 因此，為了計算光柵效率，將檢測器設置在基底材料內部是合適的(大多數光柵評估軟件也是如此)。

 這避免了那些干擾效果的不良影響。

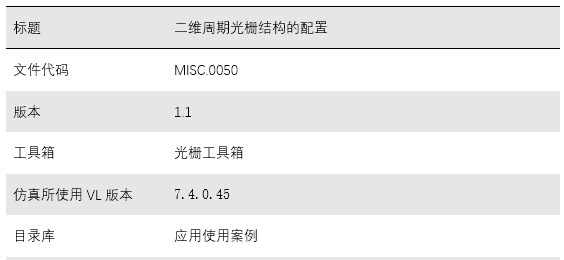

6. 文件信息
