摘要
在VirtualLab Fusion中，用戶可以在光學表面定義任意區域。光柵界面/堆棧可以添加到這個區域內。為了在區域內簡便地定義光柵的方向，可以使用兩個角度：“指向（關于z軸旋轉）”和“關于y軸旋轉180”。這個用例展示了如何設置這兩個角度去控制某個區域內光柵的方向。目前僅在Waveguide工具箱中支持光柵區域的設置。
建模任務
在一個表面的光柵區域中定義光柵方向，使用了“
─ 指向（關于z軸旋轉），使用鋸齒光柵說明。
─ 關于y軸旋轉180，使用矩形光柵說明。
示例

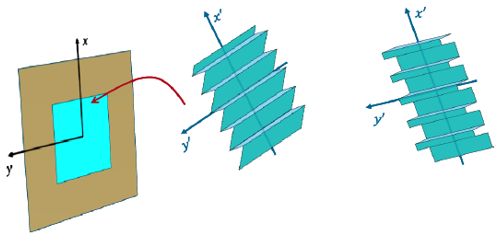

通過設置光柵和界面的坐標系的關系，可以定義界面上的光柵方向。
─ 藍色坐標系代表光柵坐標系，黑色坐標系代表界面坐標系。
─ 通過設置指向（關于z軸旋轉）（Orientation (Rotation about z-Axis)）和關于y軸旋轉180（Rotation about y-Axis by 180），在界面坐標系中，光柵坐標系進行了旋轉。
─ 我們還將在遠離光柵的探測器平面中顯示衍射階數，以給出光柵方向。
關于z軸旋轉的圖示

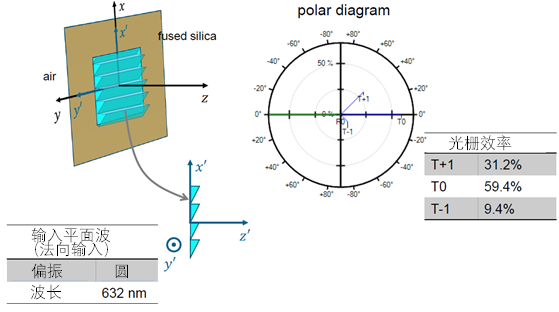

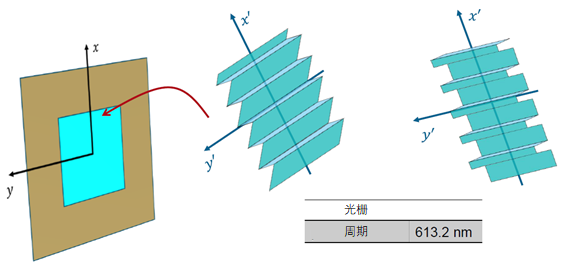

使用鋸齒光柵說明指向（關于z軸旋轉）（Orientation (Rotation about z-Axis)）。
光柵關于y軸是非對稱的，所以+1st和-1st階的衍射效率并不是對稱的。所以，我們可以很容易地從檢測到的衍射階數看到光柵旋轉引起的效果。

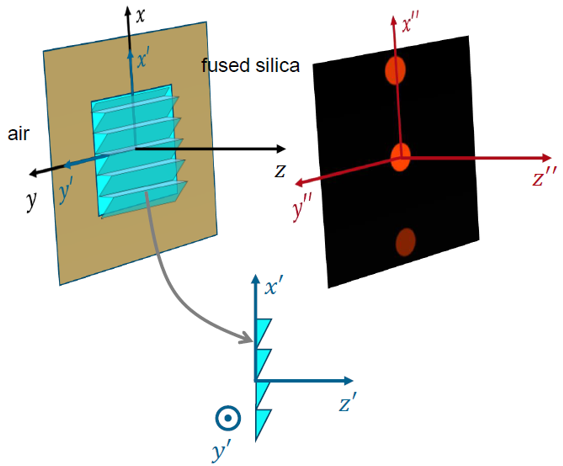

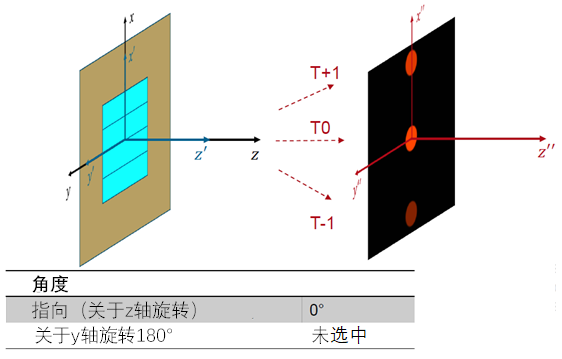

指向（關于z軸旋轉）:0°
注意：默認坐標系的所有基本矢量（x，y，z矢量）完全相同。

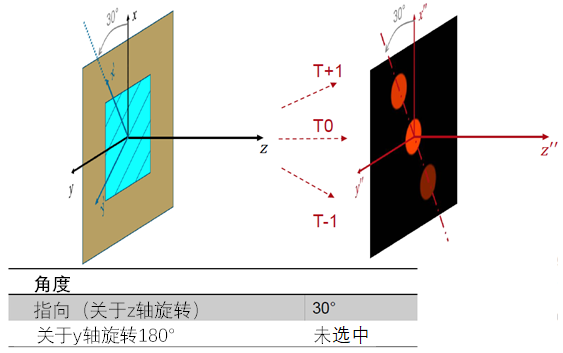

指向（關于z軸旋轉）: 30°
注意：方向角度的定義為：
─ 關于界面坐標軸。
─ 逆時針方向。

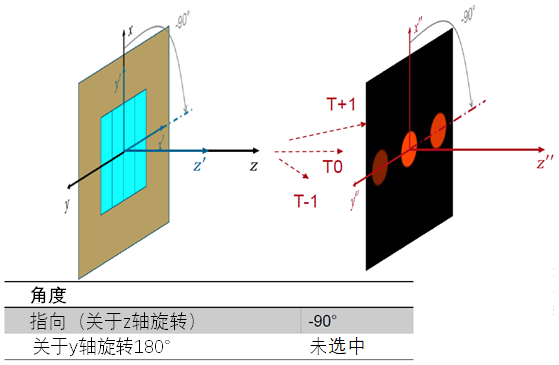

指向（關于z軸旋轉）: -90°
注意：方向角度非常靈活，可以根據用戶偏好定義為從-360到360任意值。
關于y軸旋轉180°示例

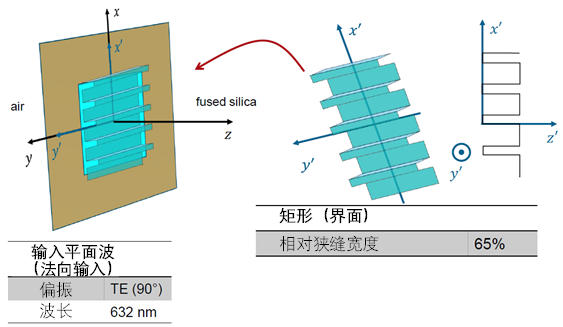

使用矩形光柵界面（注意光柵堆棧也可以放在界面上）說明關于y軸旋轉180（Rotation about y-Axis by 180）。當相對狹縫占寬不是50%，界面兩側介質固定時，旋轉前和旋轉后給出了兩種不同的光柵堆棧，這導致了衍射效率的不同分布。

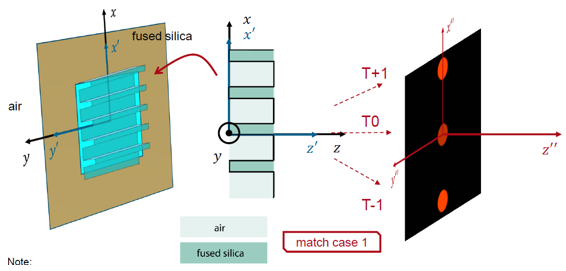

關于y軸旋轉180°（未選中）
注意：
默認時，為了保持光柵坐標系和界面坐標系的重疊，光柵添加到光學界面的右側（z軸和z‘軸相同）。
坐標系定義與光柵工具箱中稍有不同，因為在光柵工具箱中：
─ 如果光柵界面加在襯底的第一層界面，其z軸和x軸與平面界面的方向完全相反。
─ 如果光柵界面加在襯底的第二層界面，坐標系完全相同，但與此處相比（假設襯底是二氧化硅）第二個界面前后的材料相反。

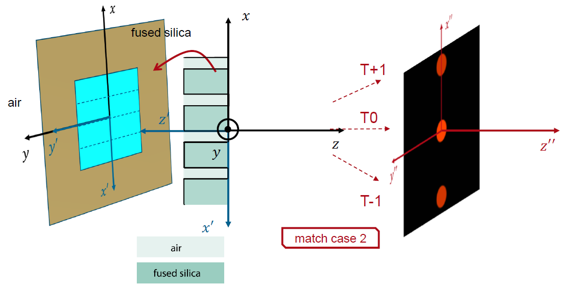

關于y軸旋轉180（選中）
注意：
矩形光柵界面關于光學界面的y軸旋轉180，所以看到光柵接口兩側的材料都切換了，所以光柵堆棧變成了例2.

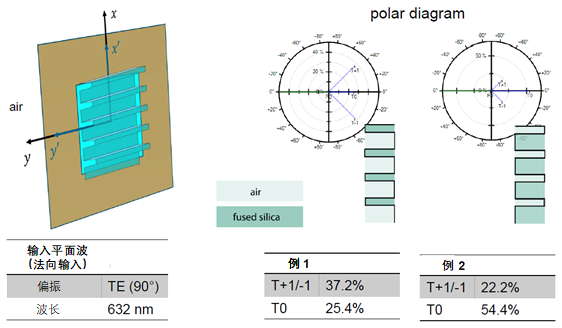

例1和例2的附加信息

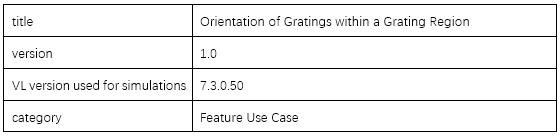

文檔信息
|
