用于期望視場（FOV）上光導耦合的傾斜光柵的優化

摘要



已知傾斜光柵具有將衍射光聚焦到特定級次的能力。 因此，通常用于將光耦合到光導中。 在VirtualLab Fusion中，不僅可以嚴格分析傾斜光柵，還可以對其進行設計。 此外，通過將VirtualLab與來自Dynardo的軟件optiSLang結合使用，可進一步實現光柵結構的優化，以在期望的視場（FOV）內耦合光。

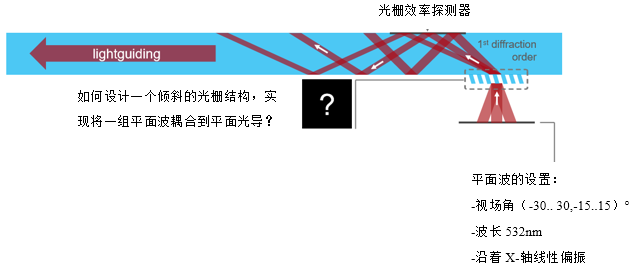

優化任務

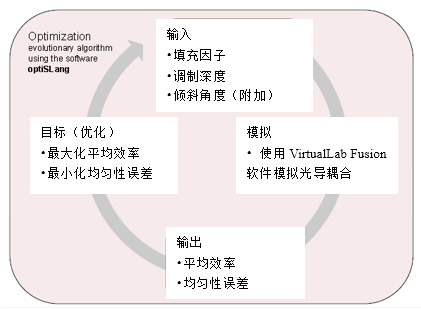

優化流程

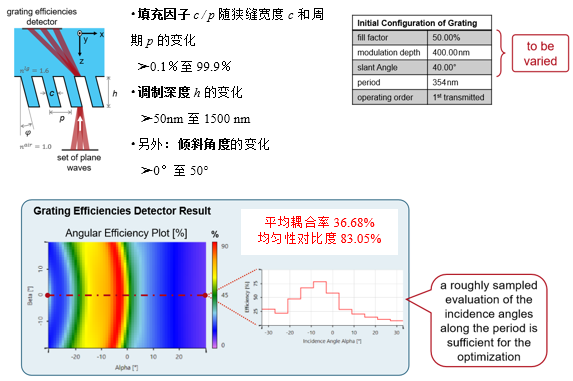

模擬結果和優化函數的配置

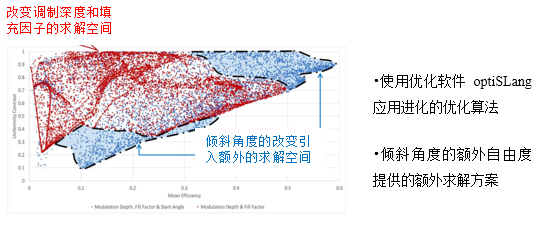

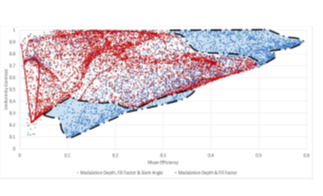

optiSLang的優化結果

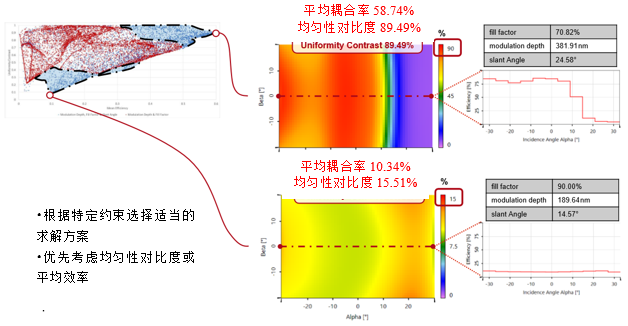

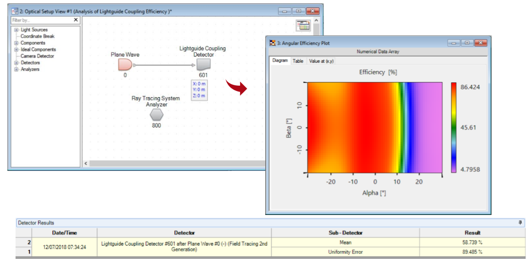

優化結果的耦合效率分析

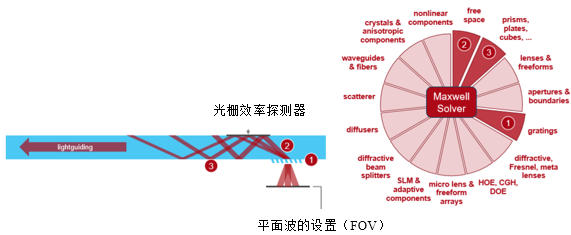

走進VirtualLab Fusion





•光柵結構的配置
 - 使用特殊介質配置光柵結構[示例]
 - 傾斜光柵的高級設置[示例]
• 耦合效率評估
- 用于光導耦合光柵評估的定制檢測器[示例]
•光柵結構優化
- 使用optiSLang進行VirtualLab融合的光柵優化[示例]



走進optiSLang



VirtualLab Fusion技術

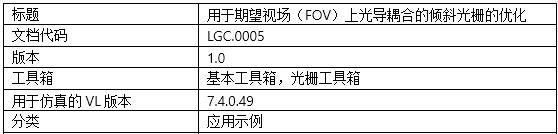

文檔信息





進一步了解

-用于光導耦合的傾斜光柵的分析
-用于期望視場（FOV）上光導耦合的二元光柵的優化
-RDO-期刊文章：“Innovation in Optics and Photonic-VirtulLab and OptiSLang”
