示例.0078(1.0)
關鍵詞:電磁場,麥克斯韋解算器,電場分量,磁場分量
1. 示例描述
▷ 該示例中說明了幾何場追跡+引擎的使用方法,并展示了如何獲取傳播場在探測器上的電磁場信息。
▷ VirtualLab軟件總是處理Ex和Ey分量之內的信息以用于傳輸。其他場分量根據需要進行計算。
▷ 此示例中,將會討論場分量 Ex ,Ey ,Ez 和Hx ,Hy ,Hz。
▷ 示例系統的結果將會被顯示為線偏振態以及為橢圓偏振態。
2. 系統
文件名:UseCase.0078_FieldComponents_by_GeometricFieldTracing_Plus.lpd
3. 利用幾何場追跡+引擎的仿真

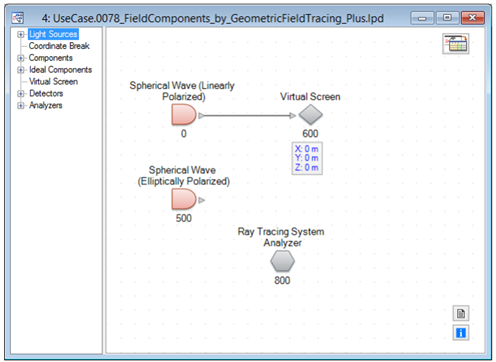

▷ 系統包含了一個球面波和一個虛擬屏。
▷ 在光源之后光場直接顯示。
▷ 在光源管理中,VirtualLab軟件可以指定光源的任意全局偏振態。
▷ 在第一個測試中,我們使用0°來定義一個線偏振光。
▷ 因此,Ey 分量為0。
▷ 通過點擊GO按鈕執行仿真。

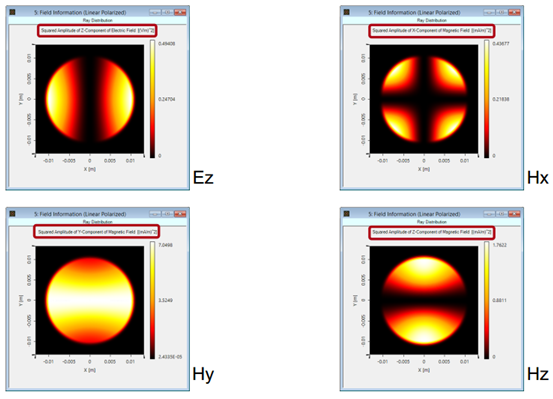

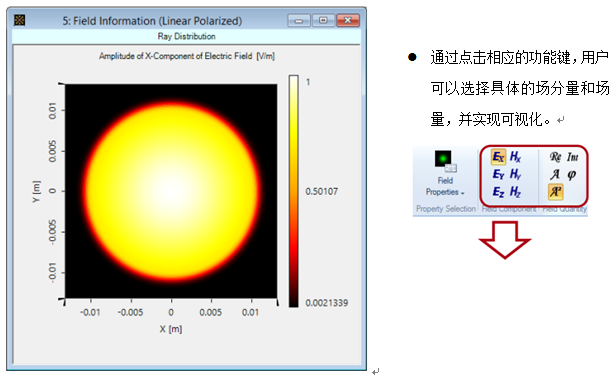

4. 仿真結果(線性偏振)

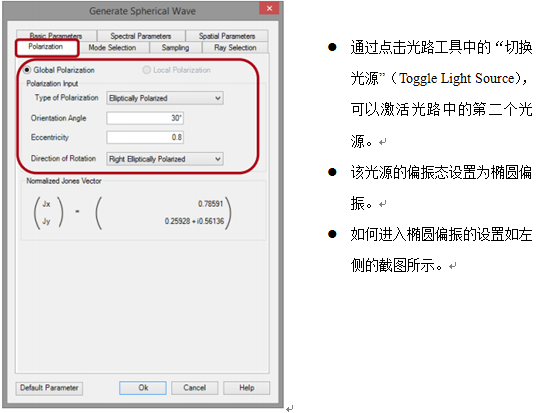

5. 使用橢圓偏振

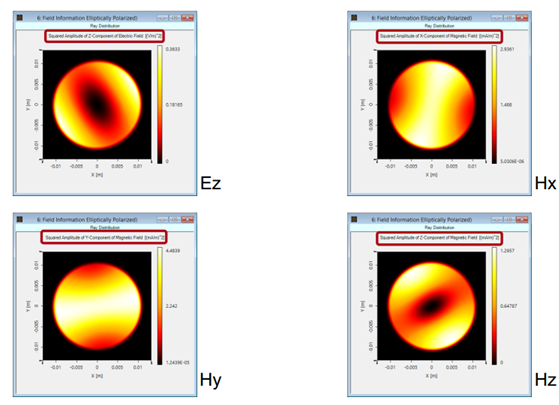

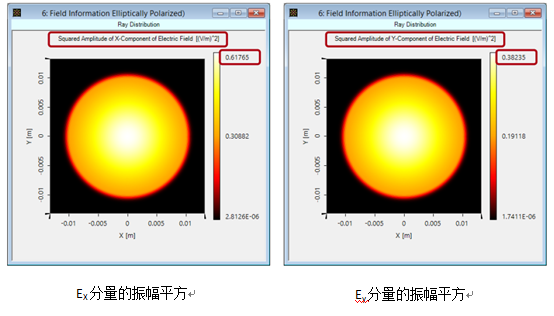

6. 模擬結果(橢圓偏振)
7. 總結
▷ 幾何場追跡+引擎可用于計算通過光學系統傳播的電場信息。
▷ 仿真速度與光線追跡的速度一樣快。
▷ 在幾何近似下運用幾何場追跡+引擎可以求解麥克斯韋方程組,并求解電磁場信息。
▷ 應用幾何場追跡引擎,VirtualLab總是輸出六個場分量。
|
