示例.0029(1.0)
參數概覽
關鍵詞：參數概覽，光柵方程，查找，設置，配置，快捷，快速，系統(tǒng)，比較，檢查
1. 介紹
在該示例中，我們介紹了參數概覽（Parameter Overview）對話框，通過該對話框我們可以一次完成光路圖中的所有數值參數的設置。
2. 參數概覽的基本原理
VirtualLab 用戶界面的設計是基于以下幾點為前提：
模塊化：例如，你可以在一個非常相似的對話框中完成雙光學界面元件和堆棧光學界面的參數編輯。

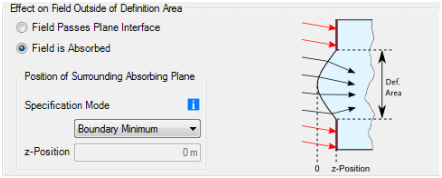

解釋說明：利用附加信息和圖像解釋復雜問題。
結構化：標簽頁和框組相關控件。
然而，這導致許多用戶交互需要改變一個單獨的參數。

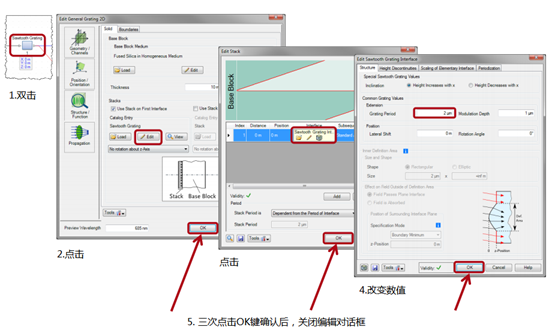

例如，想要改變鋸齒光柵的周期，你需要按照如下的方式操作。
3. 使用示例

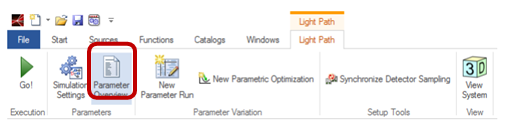

對于一個齒狀光柵，波長和周期都應該翻倍，利用光路>參數概覽（Light Path > Parameter Overview）。

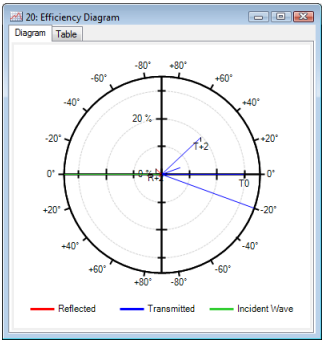

初始結果：
4. 參數概覽對話框
參數概覽對話框主要由一個表格組成，該表格中包含了光路圖中的所有數值參數
你可以在表格中為每個參數直接設置一個新的值。

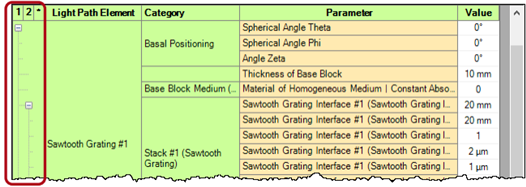

5. 對話框中的層級
參數在對話框中是以層級的形式出現。第一級列出了不同的光路元件，第二級列出了 “類別”，如每個光路元件包含的光學界面、介質和堆疊形，第三級列出的實際參數。
層級的收起和展開可以通過點擊“+/-”符號或第一列中的1，2 ，* 來完成。
1表格被完全收起。

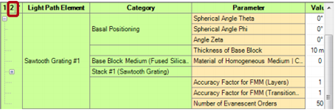

2光路元件級次被展開，所有“類別”被收起。

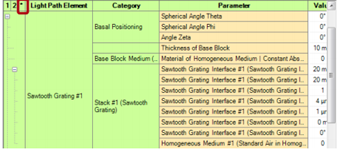

*所有級次都被展開

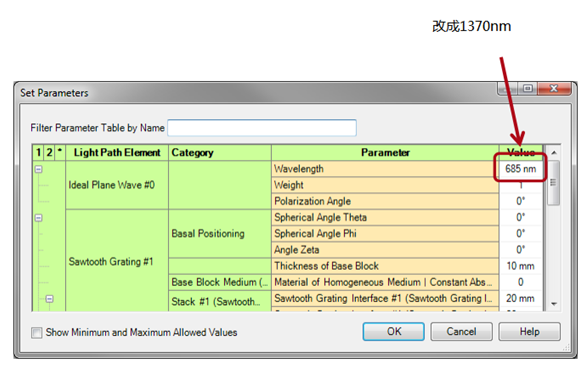

6. 將波長改為初始波長的兩倍

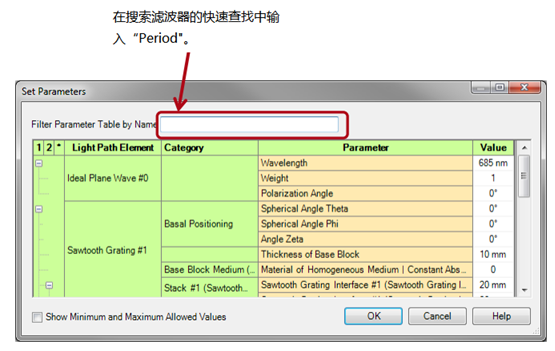

7. 濾波周期
8. 將周期改為初始周期的兩倍

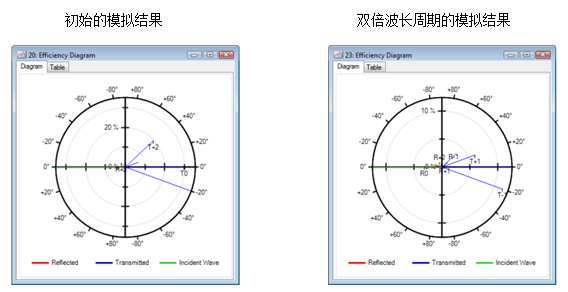

9. 結果對比
按照光柵方程的預期推斷，衍射角保持不變。但衍射效率不同。
10. 總結
全局概覽文件使用戶可以快速高效的檢查和改變光學系統(tǒng)中所有的和任意多個數值參數。
通過輸入感興趣參數的關鍵字，,VirtualLab篩選出過濾所有相關參數。
參數概述文件可以被用于對不同的光路圖文件設置的一個簡單比較。
|
