| （7）VirtualLab Fusion波導工具箱銀版

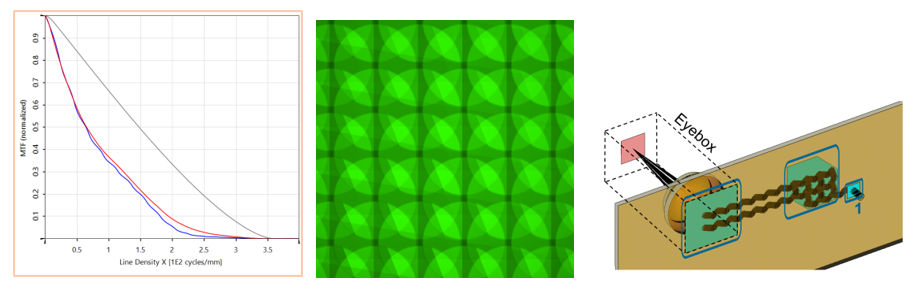

VirtualLab Fusion波導工具箱銀版可以進行光波導系統建模和仿真，可在波導表面靈活的定義具有空間變化光柵結構的區域；可分析光學系統的多出瞳序列、多模式輸出光以及光柵多級衍射效應，在衍射光波導仿真中可以考慮各種物理效應，如偏振、相干和干涉等，能夠?qū)ρ苌涔獠▽?dǎo)系統進行光柵的優化，如一致性誤差、效率和點列圖等。
（8）VirtualLab Fusion波導工具箱金版

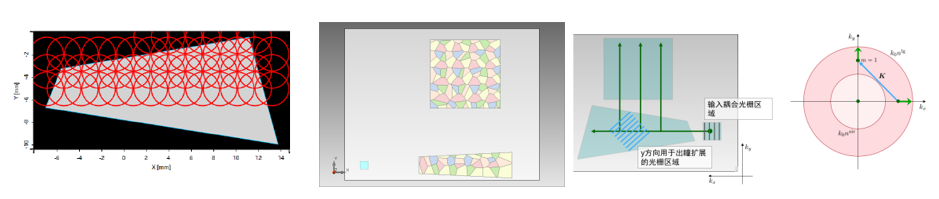

Virtuallab Fusion波導工具箱金版不僅包含波導工具箱銀版的全部功能，還具有K-Layout布局可視化，可對波導系統布局，進行波導中的光柵設計，包含Voronoi算法，能夠針對不同視場角度下的光柵結構進行優化和組合；提供能夠洞察光線在到達活動探測器的過程中是否與光柵區域相互作用的Footprint and Grating Analysis 工具。
光學工程仿真軟件——FRED
FRED光學工程仿真軟件，是美國 Photon Engineering 開發的產品，與其它同類產品相比，性能更高，模型種類豐富，性價比更具優勢。
應用領域：
FRED 運用的領域非常廣泛，只要系統可以用幾何光學來描述，都可以用它來做分析，常見的應用領域?yàn)椋赫彰飨到y(tǒng)、導光管、投影系統、激光、干涉、雜散光、鬼影分析、生物醫學、其它光學系統原型設計等等，無論簡易或復雜的成像與非成像系統結構， FRED 都可以準確的建構及分析。
軟件特點：

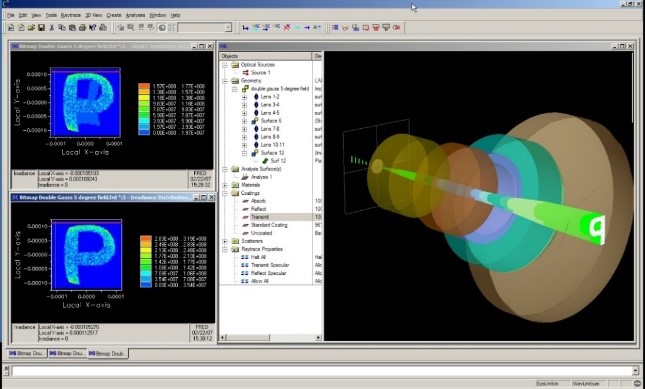

1. 良好的人機操作界面，實時的3D系統顯示窗口
2. 處理速度快，且沒有對象數限制，沒有光線數限制
3. 具有更多分析功能
4 兼容度高，CAD 檔導入無破面，并支持圖形取點數據采樣
應用舉例：
（1）光機系統設計
FRED可以在它的3D窗口中添加各種光學元件，如透鏡/棱鏡/偏振片/分光鏡等，光源可選類型豐富。不僅如此，除了光學系統的建模，用戶甚至可以將機械系統一并整合到FRED中來，并對其光學特性進行針對性的分析和計算。
（2）透鏡系統鬼像分析

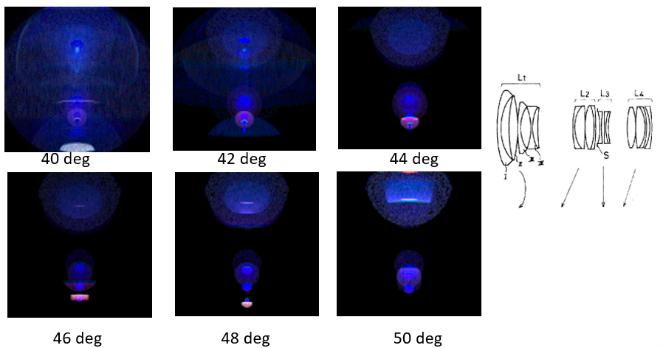

FRED 考慮到了透鏡在實際應用時，所無法避免的現象 - 鬼像，可從透鏡設計軟件導入透鏡系統，依照需求設定多波長的光源，也可自行定義光線的序列近軸追跡方法，或是定義各透鏡表面的光學特性 ( 鍍膜/散射等 ) ，分析鬼像的不同光線路徑、鬼像的照度分析。
（3）干涉測量系統

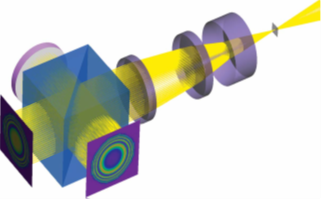

相干光 (Coherent) 傳遞及干涉測量系統的模擬，可以由 FRED 軟件分析出光的傳遞過程，分光 ( 分出參考光 ) 、以及分析一個相干光的干涉圖形，且 FRED 中的光源，也可以設定其高斯分布特性、相干性、偏振態等，使光源更符合實際的激光 。
（4）照明和非成像系統

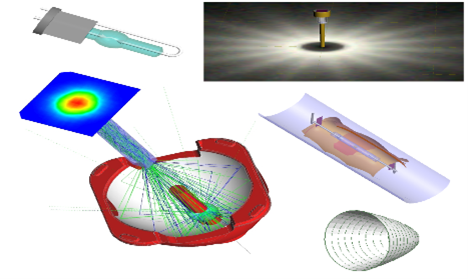

可以對光源反射罩或組合透鏡的面型進行優化，使得能夠在分析面上得到所需的照度分布，而且FRED可以生成照度分布圖，便于直觀的了解。另外，F(xiàn)RED還可以導入光源的光線文件，生成光線分布列表，快速建立自定義光源。
（5） 陣列透鏡-光照度計算
在 FRED 可以用非序列追跡光線方式及相干光計算，可明顯地看出 FRED 的分析結果，與實際系統是一致的。
（6）分光儀
可利用 FRED 來建構、分析全息光柵分光儀 (Holographic Grating Spectrometer) ，設定出一個多波長的發光源，來進行一個范例的模擬及分析。
（7）雜散光計算
利用 FRED 來建構任何復雜的結構分析，并提供給詳細的分析結果，也可以精確地模擬出涂黑漆所產生的雜散光效應，看到雜散光形成及其路徑，還可以將雜散光的分析結果分類，導出所需的報表或圖形格式。
（8）生物醫學
從非侵入式到超靈敏的檢測儀器，光子器件在今天的生物醫藥產業起到了不可或缺的作用。但只有在先進的軟件工具和富有經驗光學工程師的幫助下，這些新技術的及時設計和推向市場才有可能。光學工程產品FRED可以幫助加速生物醫藥界的創新步伐。FRED結合了直觀的圖形用戶界面和能夠滿足最苛刻要求的強大計算引擎。
應用如前房角鏡、毛細管中的激光誘導熒光和人類皮膚模型，F(xiàn)RED和生物醫療產業的相關性能得到最好的表達。
FRED Optimum 簡介
FRED Optimum 是 FRED 的高級版本。它包含了內置的混合優化模塊和腳本語言擴展功能，并且擁有利用當今計算機高性能的多核處理器來增強光線追跡的能力。
FRED Optimum 的混合優化不同于透鏡設計軟件的優化。FRED 的新混合全面優化運算是非序列性的。允許多個變量同時優化，擁有 fractional weighting 性能以鏈接變量同時利用多種內置優化函數，加上用戶自定義的腳本可以應對特殊需要。混合運算擁有對在 FRED 中直接內建的或者從 CAD 軟件中導入的NURBS 表面進行全面優化的能力。優化方案允許用戶完全地控制變量、優化函數和優化方法，可以解決復雜的照明設計問題。
